Puesta En Servicio - Kathrein UFO compact Bedienungsanleitung

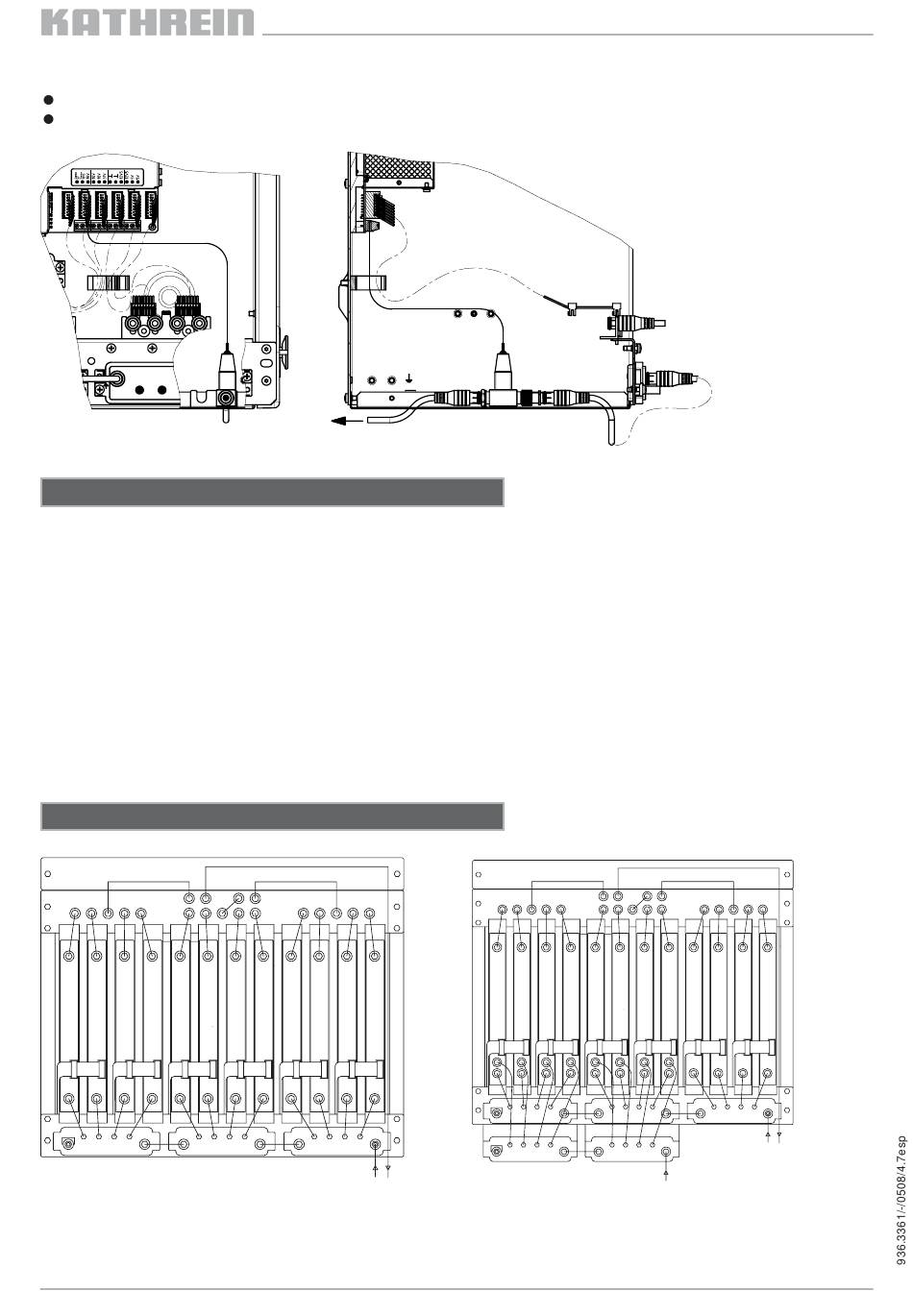

Montaje del discriminador de alimentación remota:
Fijar el discriminador de alimentación remota, con los cables de HF conectados, a la brida de la chapa del fondo
Conectar el discriminador de alimentación remota al borne de alimentación eléctrica (18 V) en la unidad de alimentación:

Puesta en servicio

1. Instalar el sistema tal como se describe en «Pasos de montaje»
2. Enganchar las unidades de canales y fi jarlas con tornillos. Utilizar las etiquetas adjuntas para la identifi cación
3. Insertar el cable de HF en las unidades de canales
4. Enchufar el bus de alimentación eléctrica en las conexiones de las unidades de canales
5. Conectar el equipo a la red eléctrica.
6. Si procede, programar las unidades de canales con el control UFG 300 (no incluido en el suministro), ajustar el nivel
(ver el nivel de servicio máximo o el margen de nivel de servicio de las unidades de canales) y guardar los datos. Para ello,
enchufar el control con el cable de control al conector hembra de 6 polos de la unidad de canales que se va a ajustar
7. Una vez fi nalizada la programación, desenchufar el cable de control de la unidad de canales
8. Como alternativa, la programación se puede efectuar a través del demultiplexor de bus de control opcional UFX 314
(BN 20610071; no incluido en el suministro). Este demultiplexor se puede utilizar en combinación con el control o con
un PC y el software de control USW 30 (no incluido en el suministro)
Variantes con UFG 412
0/12
Comprobar que el nivel de entrada no esté por debajo del
nivel de entrada mínimo admisible para las unidades de
canales en la entrada H (ver también la observación sobre el
uso de la unidad de canales).
a la instalación de satélite
0/12 + 8
Se necesitan 2 unidades UFZ 300 (no incluidas en el
suministro de las unidades básicas UFG 412).
R = resistencia terminal
