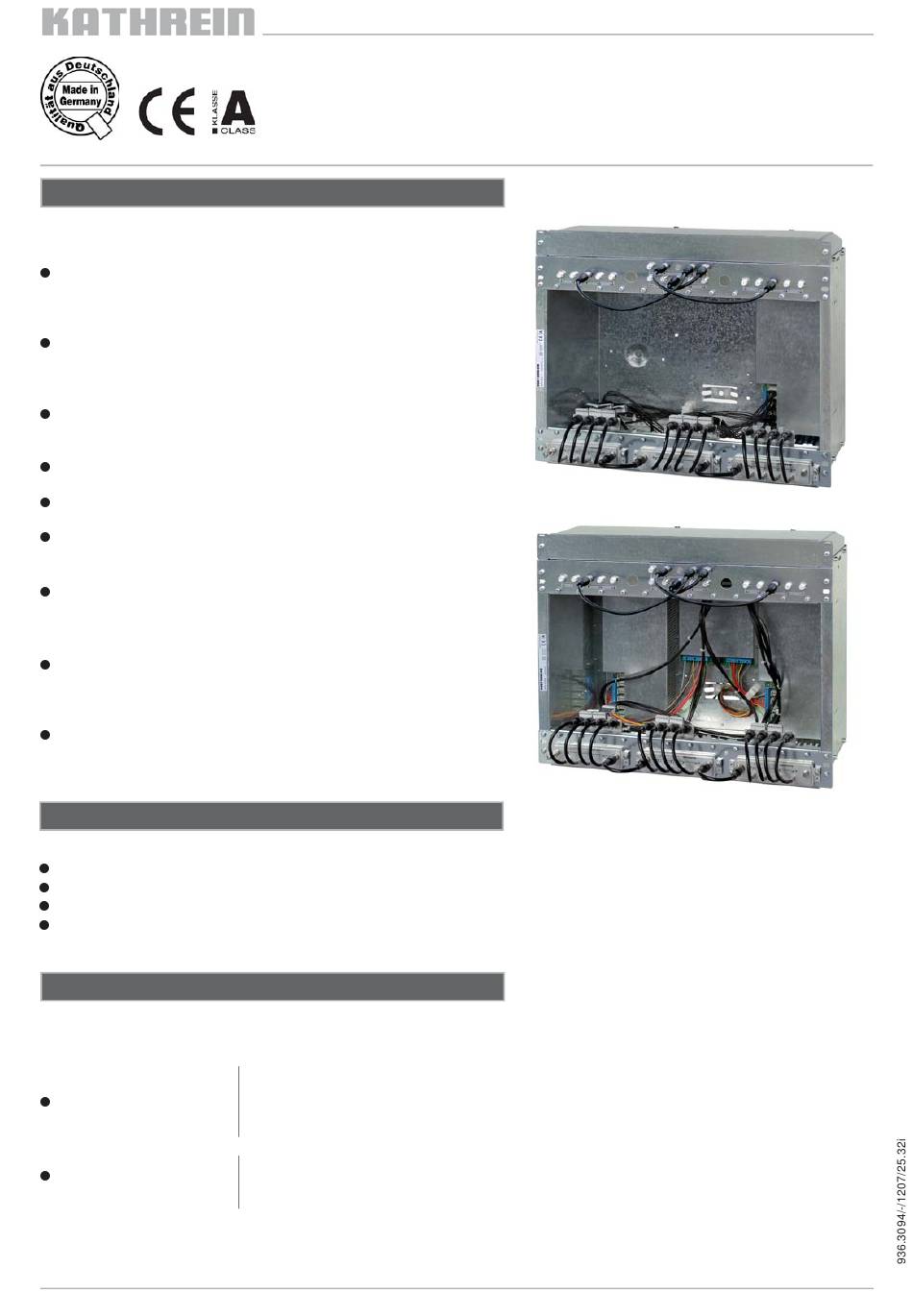

Istruzioni Per L'installazione - Kathrein UFO compact Bedienungsanleitung

Caratteristiche
Unità di base con 12 slot
Per montaggio a muro (all'occorrenza, si può richiedere anche
il set per montaggio a parete UFZ 412) e in armadietti da 19"
(ad es. Kathrein TUG 100)
Dispersione del calore garantita da due ventilatori, pertanto idonea
ad essere utilizzata in ambienti non climatizzati e in condizioni di
elevata densità di impaccamento su rack da 19"
Predisposta per l'alloggiamento del demoltiplicatore bus di
controllo UFX 314
Supporto moduli in lamiera di acciaio zincata
Altezza: 9 unità di altezza
Per il montaggio interno
UFG 412:
Completamente premontata, con alimentatore, ventilatore, campo
collettore di uscita, distributore d'ingresso e cablaggio
UFG 412/R:
Completamente premontata, con due alimentatori, unità di
ridondanza, ventilatore, campo collettore di uscita, distributore
d'ingresso e cablaggio
Maggiore sicurezza di funzionamento grazie al funzionamento
parallelo a mezzo carico dei due alimentatori attraverso l'unità di
ridondanza
Accessori
(non inclusi nella dotazione)
UFG 300 20610082
UFZ 412 20610092
UFX 314 20610071
USW 30 20610041

Istruzioni per l'installazione

Le unità di base UFG 412 / UFG 412/R si prestano sia al montaggio in armadietti da 19" che al montaggio a parete.
Montaggio a parete
Montaggio in armadio
da 19"
Sistema di elaborazione segnali
®
UFO compact
Unità di base
Controllo
Set di montaggio a parete
Demoltiplicatore del bus di controllo
Software
Se non è richiesta un'unità di base chiusa, quest'ultima può essere fi ssata direttamente alla
parete con tre viti.
Con il set di montaggio a parete UFZ 412 (non incluso nella dotazione) è possibile trasformare le
unità di base in unità di base richiudibili con amplifi catore e commutatore di telealimentazione
In ambienti climatizzati con una temperatura ambiente massima di 40°C è possibile montare fi no
a quattro unità di base, posizionandole una sopra l'altra.
Tra le unità è necessario lasciare una distanza minima di un'unità di altezza
UFG 412
UFG 412/R
UFG 412
20610090
UFG 412/R
20610091
