Características

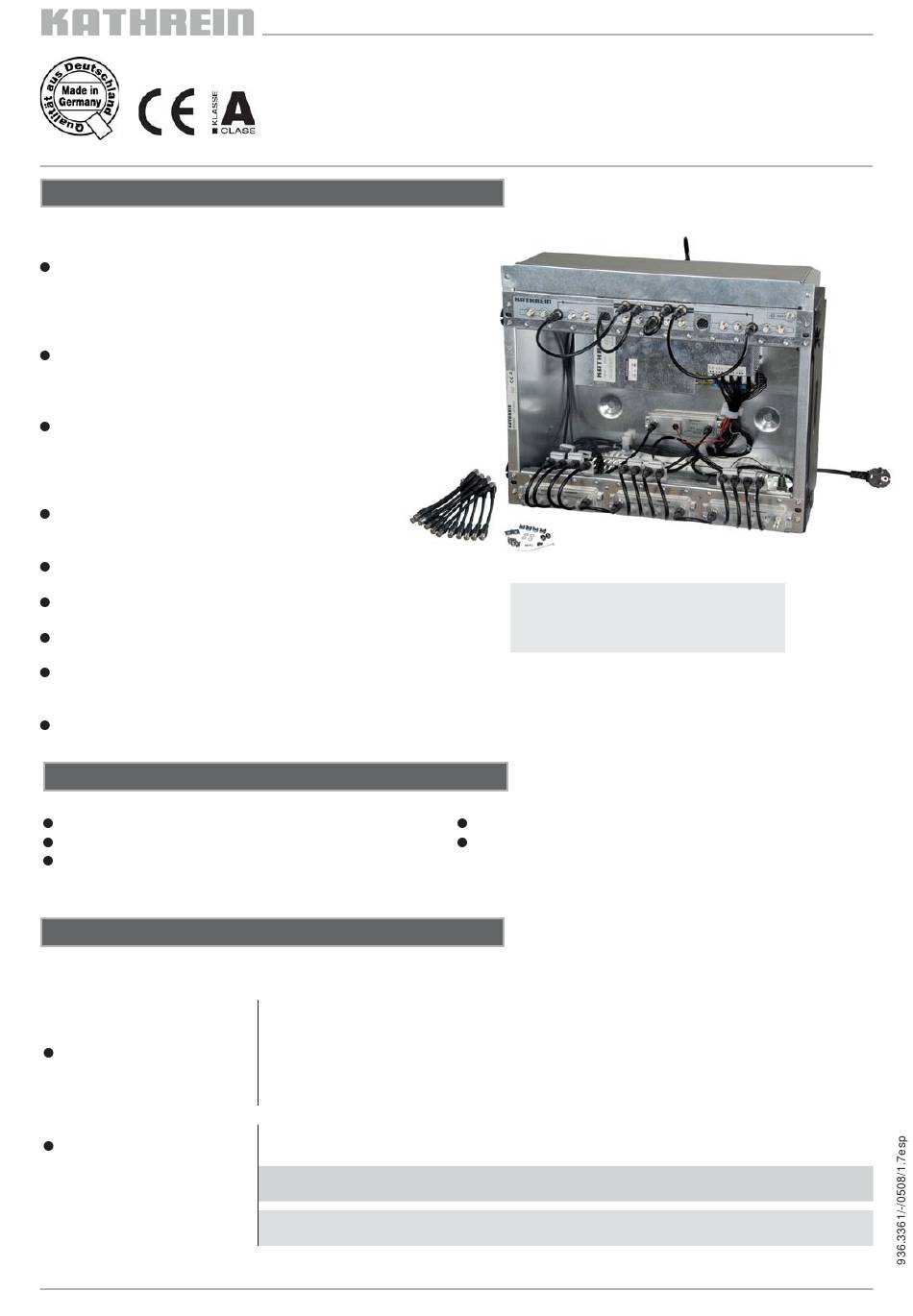

Unidad básica con 12 ranuras
Apropiada para montaje mural (de ser necesario, está
disponible la tapa frontal UFZ 412/D y el kit de
amplifi cadores UFZ 412/V) y para el montaje en
armarios de 19" (p. ej. Kathrein TUG 100)
Completamente premontada, con fuente de alimentación,
ventiladores, panel colectivo de salida, distribuidor de
entrada y cableado
Evacuación del calor asegurada por dos ventiladores,
por lo que es apropiada para el uso en locales no
climatizados y para una alta densidad de
equipamiento en bastidores de 19"
Preparada para el alojamiento del demultiplexor
de bus de mando UFX 314
Portamódulos de chapa de acero galvanizada
Altura: 9 UA
Para montaje en el interior
Medidas (mm): 483 x 408 x 350 (profundidad de montaje
en 19": 265)
Unidad de embalaje/peso (pzas./kg): 1/12,5
Accesorios
(no se incluyen en el suministro)
UFG 300 20610082
UFZ 412/D 20610098
UFZ 412/V 20610099

Instrucciones para el montaje

La unidad básica UFG 412 es apropiada tanto para el montaje en armarios de 19" como para el montaje mural.
Montaje mural
Montaje en armarios de 19"
Sistema de procesamiento UFO
Unidad básica
Mando
Tapa frontal
Kit de amplifi cadores
Si no se exige una unidad básica cerrada, ésta se puede fi jar directamente con tres
tornillos (Ø mín.: 6-8 mm) a la pared (Peso completamente equipados: aprox. 25 kg).
Como accesorios pueden adquirirse por separado los siguientes artículos:
- UFZ 412/D: Tapa frontal para cerrar la unidad básica
- UFZ 412/V: Kit de amplifi cadores (amplifi cadores y discriminador de frecuencia remota
con cables de conexión)
En locales climatizados con una temperatura ambiente máxima de 40 °C se pueden montar
hasta cuatro unidades básicas una sobre otra.
Entre las unidades se debe dejar una separación mínima equivalente a una unidad de
altura (1 UA)
Nota: Para el montaje en armarios de 19" se han de retirar los dos elementos laterales así
como la abrazadera de puesta a tierra.
®
compact
Atención:
El kit de amplifi cadores ilustrado UFZ 412/V
no está incluido en el volumen de suministro
de la UFG 412 (véase accesorios).
UFX 314 20610071
USW 30 20610041
UFG 412
20610090
Demultiplexor de bus de control
Software
