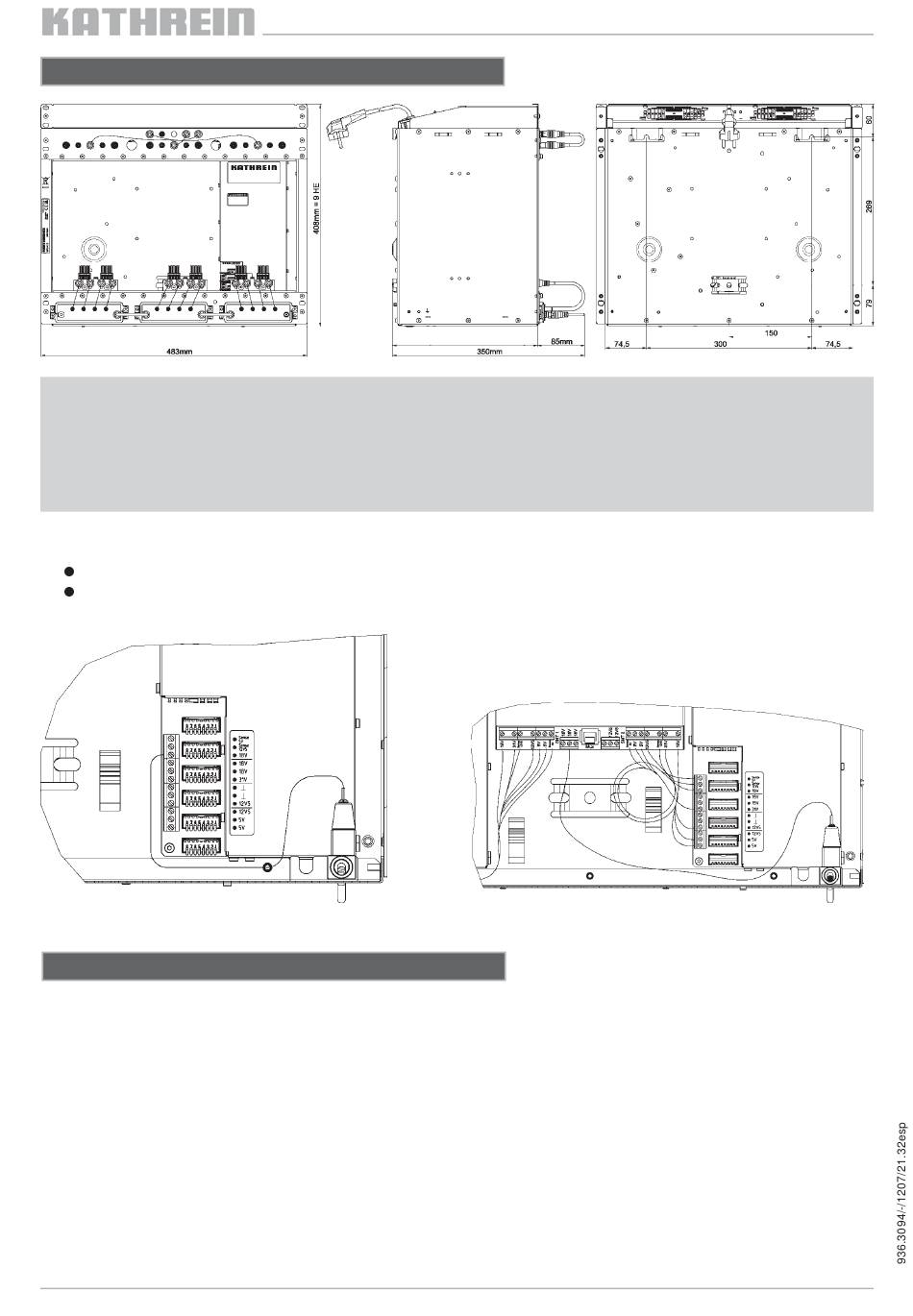

Medidas de montaje
Observaciones:
- Si la LNB se tiene que alimentar a través de esta unidad básica, se necesita adicionalmente un discriminador de
alimentación remota WFS 27 (no incluido en el suministro).
- Conectar la tensión de LNB (18 V) a la polarización horizontal del conductor de bajada de Sat-FI.
- Si existe otra LNB en la instalación de recepción de satélite, se tiene que utilizar una fuente de alimentación remota NCF 31
separada (no incluida en el suministro).
Montaje del discriminador de alimentación remota:
Fijar el discriminador de alimentación remota, con los cables de HF conectados, a la brida de la chapa del fondo
Conectar el discriminador de alimentación remota al borne de
alimentación eléctrica (18 V):
UFG 412

Puesta en servicio

1. Instalar el sistema tal como se describe en «Pasos de montaje»
2. Enganchar las unidades de canales y fi jarlas con tornillos. Utilizar las etiquetas adjuntas para la identifi cación
3. Insertar el cable de HF en las unidades de canales
4. Enchufar el bus de alimentación eléctrica en las conexiones de las unidades de canales
5. Conectar la instalación (fuente de alimentación y ventilador) a la red
6. Si procede, programar las unidades de canales con el control UFG 300 (no incluido en el suministro), ajustar el nivel
(ver el nivel de servicio máximo o el margen de nivel de servicio de las unidades de canales) y almacenar los datos.
Para ello, enchufar el control con el cable de control al conector hembra de 6 polos de la unidad de canales que se va
a ajustar
7. Una vez fi nalizada la programación, desenchufar el cable de control de la unidad de canales
8. Como alternativa, la programación se puede efectuar a través del demultiplexador de bus de control opcional UFX 314
(BN 20610071; no incluido en el suministro). Este demultiplexador se puede utilizar en combinación con el control o con
un PC y el software de control USW 30 (no incluido en el suministro)
265mm (profundidad de montaje en
armario de 19")
- En caso de UFG 412, en la fuente de alimentación
- En caso de UFG 412/R, en la unidad de redundancia
UFG 412/R
Medidas para fi jación a la pared
