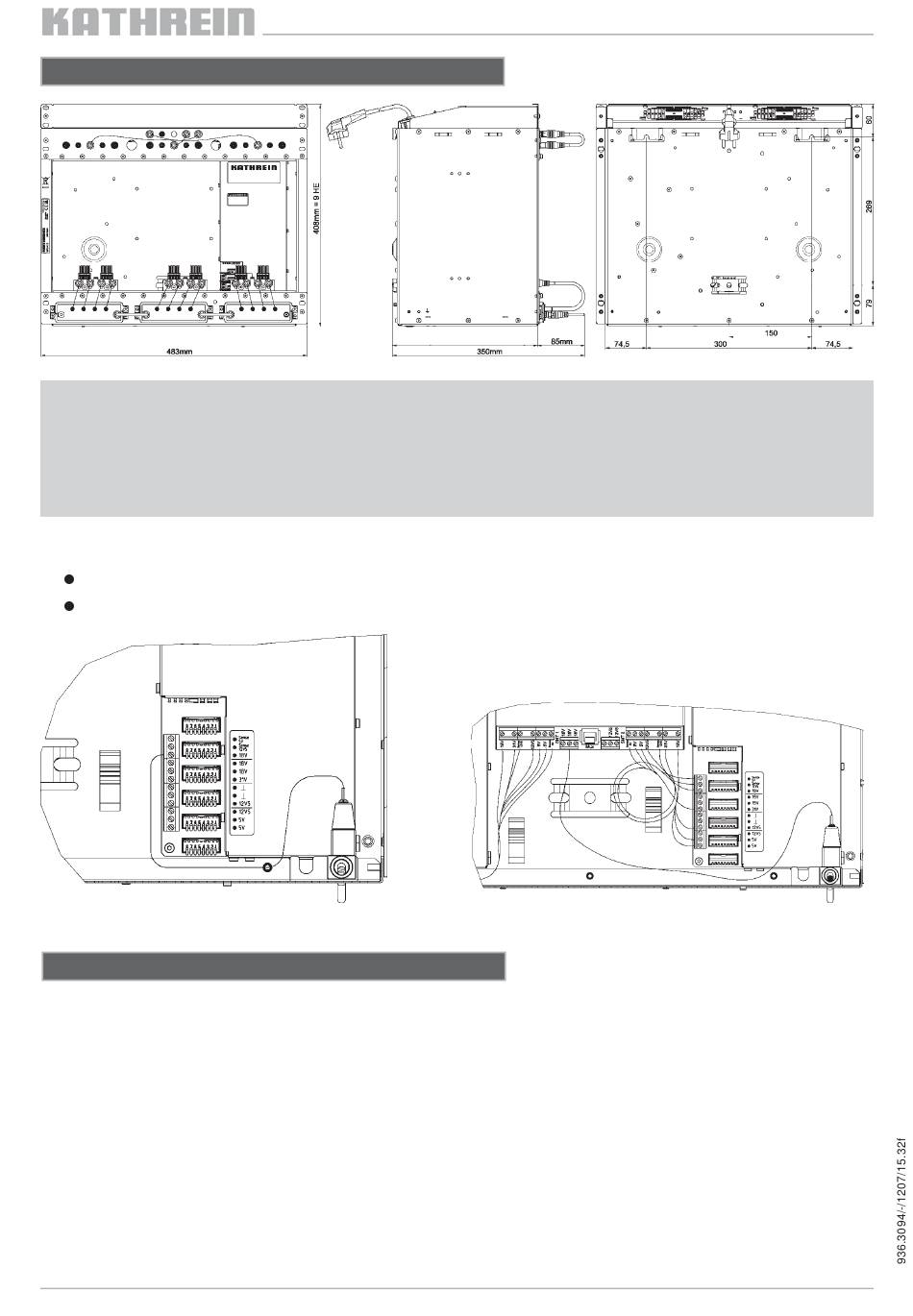

Cotes de montage

Remarques :
- Pour programmer le LNB de cette unité de base, un séparateur de téléalimentation WFS 27
(non compris) est également nécessaire.
- Raccorder la tension LNB (18 V) à la polarisation horizontale de la descente FI sat.
- Si l'installation de réception sat comprend un autre LNB, un bloc de téléalimentation NCF 31 séparé
(non compris) doit être utilisé.
Montage du séparateur de téléalimentation :
Fixer le séparateur de téléalimentation avec les câbles HF raccordés à la patte dans la tôle du fond.
Raccorder le séparateur de téléalimentation à la borne d'alimentation
en courant (18 V) :
UFG 412

Mise en service

1. Installer l'équipement de la manière décrite sous « Etapes de montage »
2. Accrocher et visser les voies de traitement. Utiliser les étiquettes jointes pour l'identifi cation
3. Brancher les câbles HF sur les voies de traitement
4. Brancher le bus d'alimentation électrique sur les connecteurs des voies de traitement
5. Raccorder l'équipement (bloc d'alimentation et ventilateurs) sur le secteur
6. Si nécessaire, programmer les voies de traitement avec la commande UFG 300 (non comprise), les ajuster (voir le niveau
de service maximal ou la plage de niveaux de service des voies de traitement) et mémoriser. A cet effet, brancher la
commande à l'aide du câble de commande sur la prise à 6 broches de la voie de traitement à régler
7. A l'issue de la programmation, débrancher le câble de commande de la voie de traitement
8. La programmation peut également être effectuée avec le démultiplexeur pour bus de commande UFX 314 (BN 20610071 ;
non compris) en option. Celui-ci peut être utilisé en association avec la commande ou un PC et le logiciel de commande
USW 30 (non compris)
265mm (profondeur de montage en
rack 19")
UFG 412/R
Cotes pour la fi xation murale
- Pour UFG 412 sur le bloc d'alimentation
- Pour UFG 412/R sur l'unité de redondance
