4

| Beschreibung der Bedieneinheit

2.3

Interne Komponenten Elektrischer Anschlusskasten

Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder
Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen ausgeführt werden.
Topvex FC sind mit einem integrierten Regler und interner Verdrahtung ausgerüstet (Abbildung 1).

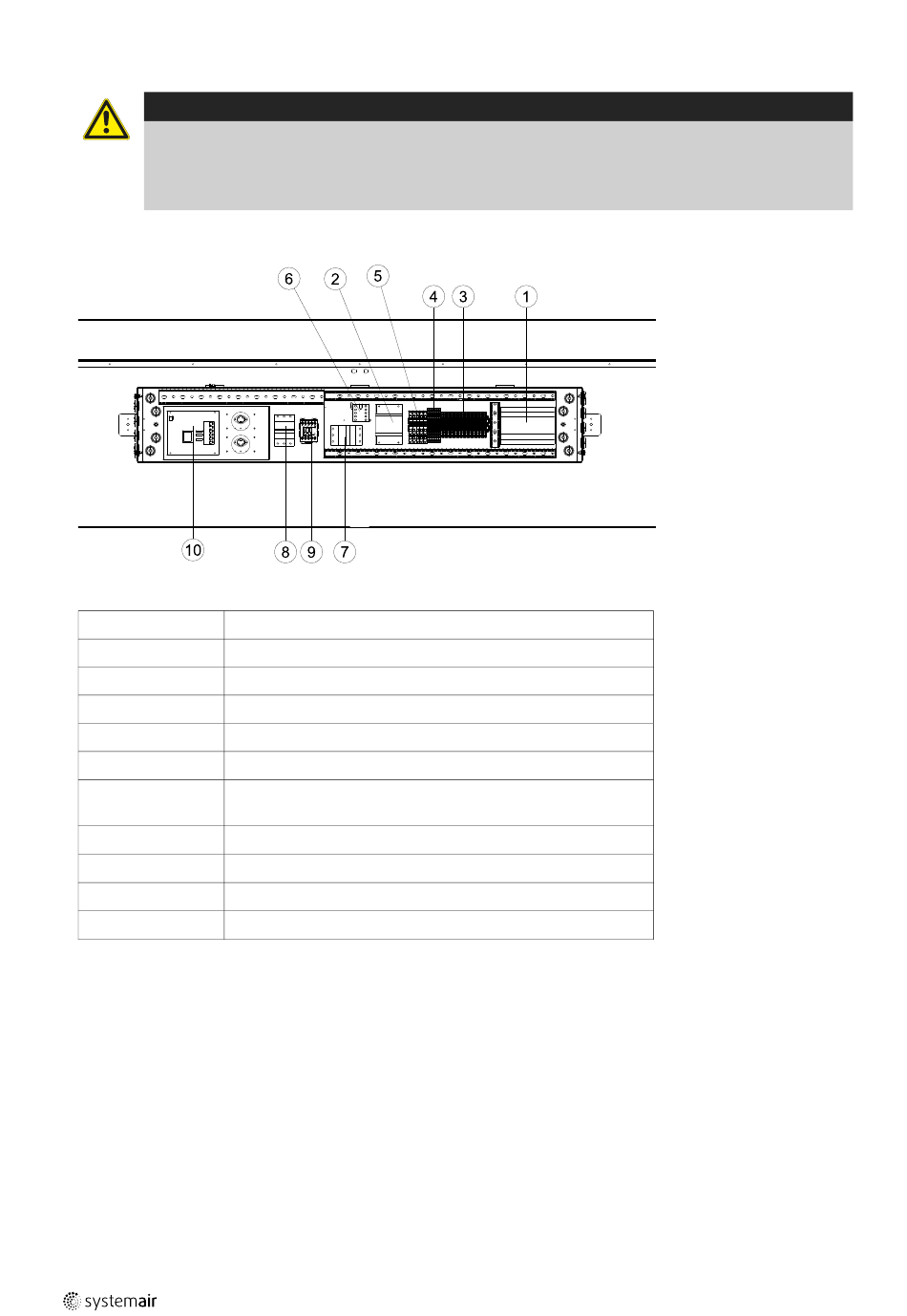

Bild 2 Elektrische Komponenten
P P o o s s i i t t i i o o n n
1
2
3
4
5
6
7
8
9
10
3
Beschreibung der Bedieneinheit
3.1

Bedieneinheit

Die SCP-Bedieneinheit wird mit einem 10-m-Kabel (bis zu 100 m Länge möglich) geliefert, das an die Bedieneinheit an-
geschlossen ist und über einen Schnellkupplungsstecker an das Topvex-Gerät angeschlossen wird. Der Kontakt wird an
den C C o o r r r r i i g g o o -Regler im elektrischen Anschlusskasten angeschlossen. Das Kabel kann auf der Rückseite der Bedienein-
heit abgeschraubt werden (Abbildung 3).
B B e e s s c c h h r r e e i i b b u u n n g g
Regler E-28
Transformator 230/24 V AC
Klemmen für interne und externe Komponenten
Klemmen für die interne Verdrahtung
Klemmen für die Netzstromversorgung des Gerätes
Schaltschütz (K2) An/Aus Pumpenregelung (nur in HW-
Geräten, in EL-Geräten nicht vorhanden)
Sicherungsautomat
Sicherungsautomat für den Erhitzer (nur EL-Geräte)
Schaltschütz (K3) Elektroerhitzer (nur EL-Geräte)
TTC-El-Steuerung des Erhitzers (nur EL-Geräte)
125918 | A003
