einem manuellen Überhitzungsschutz ausgestattet. Der manuelle Überhitzungsschutz kann durch Drücken
der roten Taste an der Oberseite des Elektroerhitzerrahmens zurückgesetzt werden (Pos. 9 Abbildung 1).
Der Energiebedarf des elektrischen Heizregisters wird durch einen Hauptregler, der die Wärme stufenlos
über einen TTC Triac-Regler regelt, gemäß der ausgewählten Regelungsfunktion geregelt.
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen vorgenommen werden.
2.3 Interne Komponenten Elektrischer
Anschlusskasten
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen vorgenommen werden.
Topvex FC sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 2).

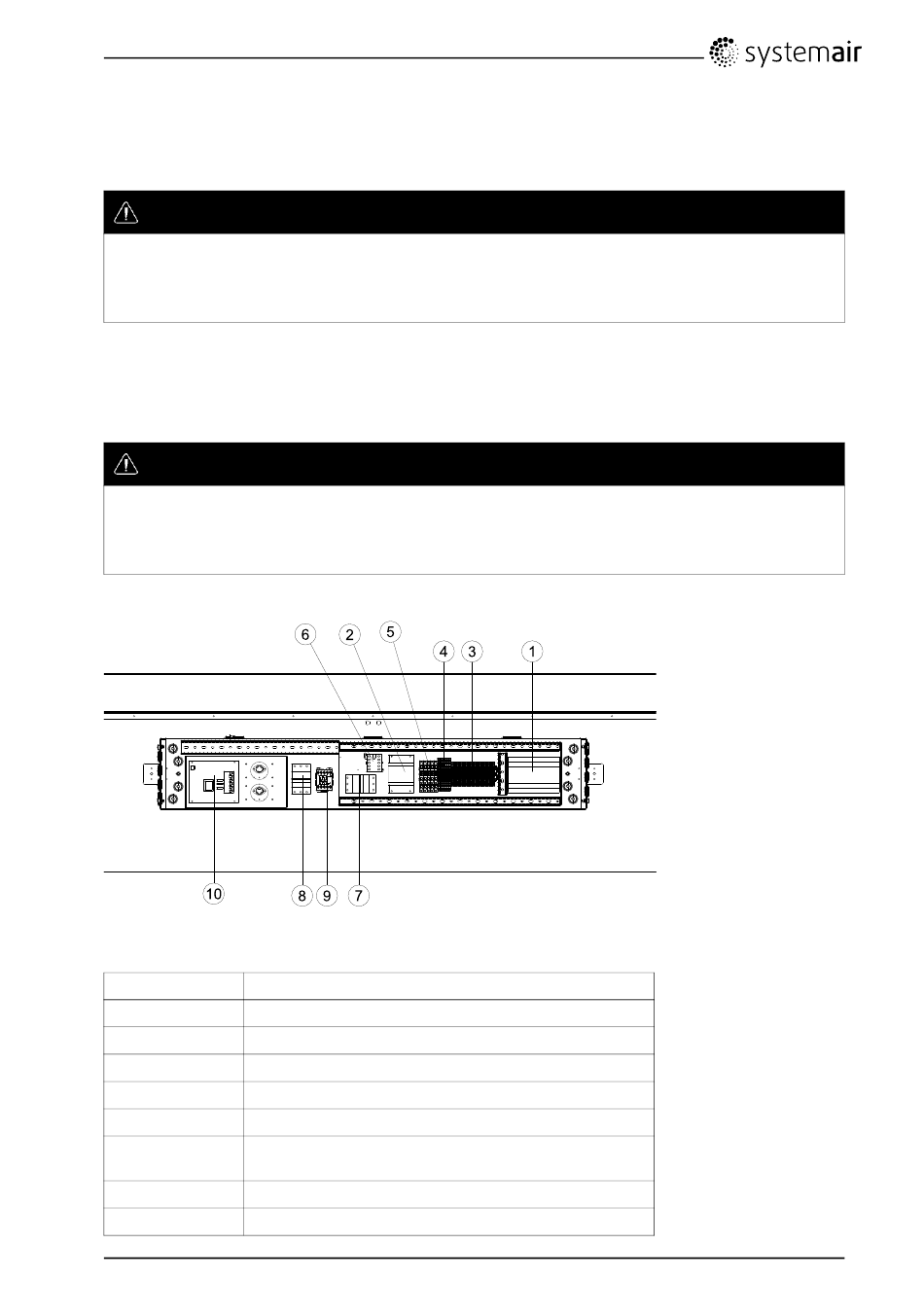

Bild 2 Elektrische Komponenten
Position
1 Regler E-28
2 Transformator 230/24 V AC
3
Klemmen für interne und externe Komponenten
4 Klemmen für die interne Verdrahtung
5
Klemmen für die Netzstromversorgung des Gerätes
Schaltschütz (K2) An/Aus Pumpenregelung (nur in
6
HW-Geräten, in EL-Geräten nicht vorhanden)
7
Sicherungsautomat
8 Sicherungsautomat für den Erhitzer (nur EL-Geräte)
