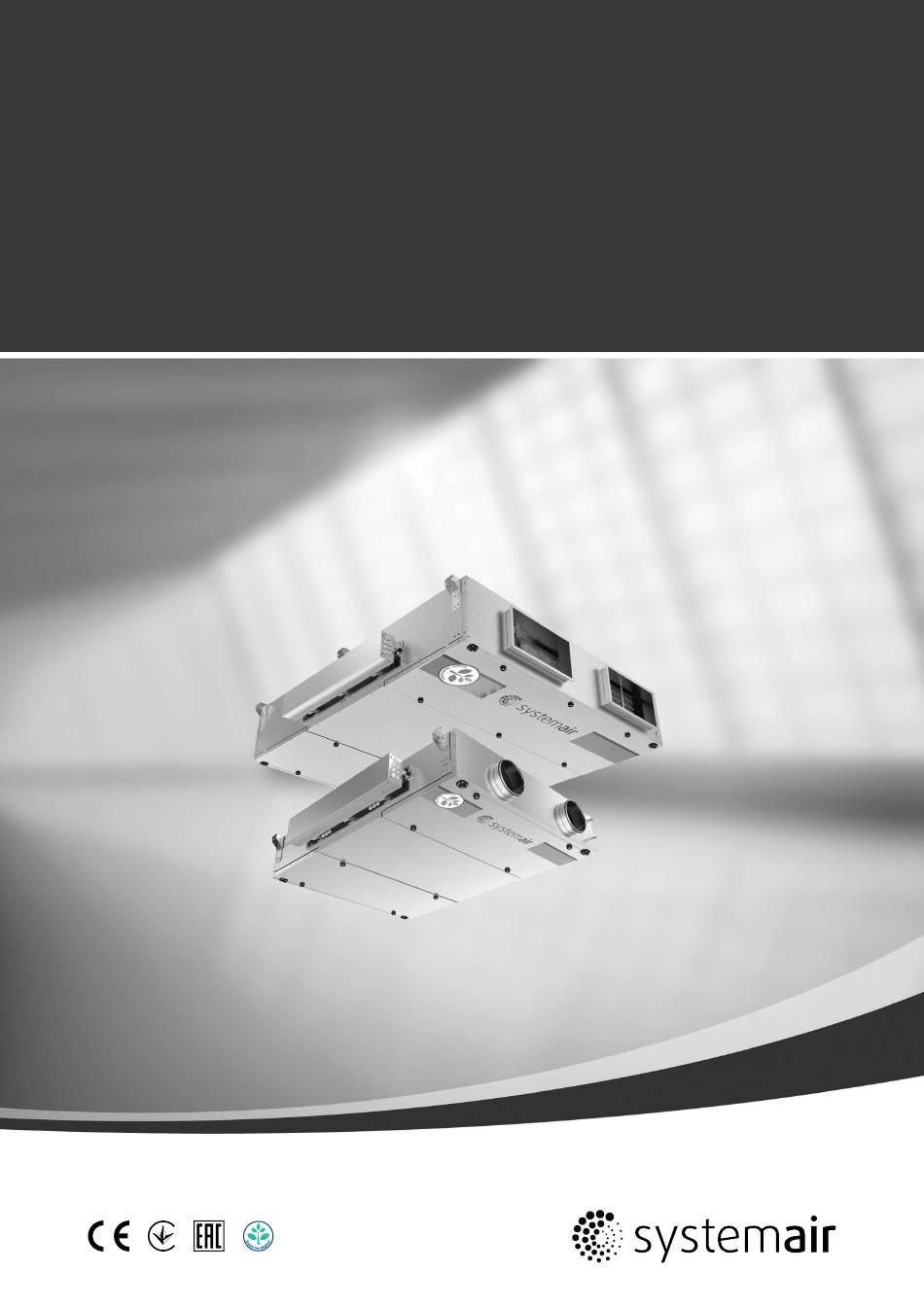

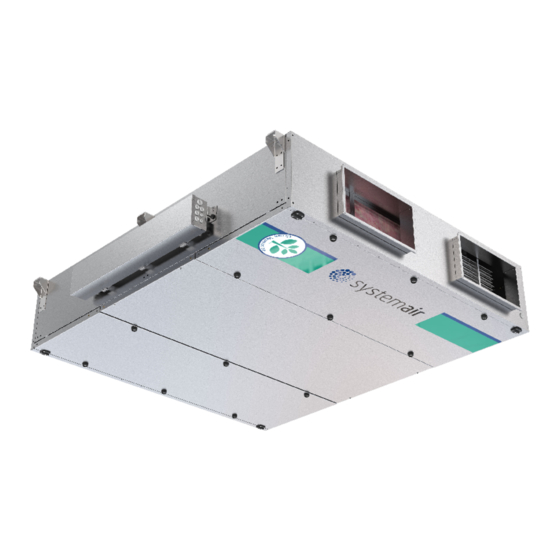

Topvex FC
Kompaktlüftungsgerät
DE
Betriebs- und Wartungsanleitung
Aus dem Englischen übersetztes Dokument | 1516282 · A002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir Topvex FC

Inhaltszusammenfassung für SystemAir Topvex FC

  • Seite 1 Topvex FC Kompaktlüftungsgerät Betriebs- und Wartungsanleitung Aus dem Englischen übersetztes Dokument | 1516282 · A002...
  • Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516282 | A002...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Warnhinweise ..........1 4.3.10 Auswechseln der internen Batterie........11 Produktbeschreibung ........2 Fehlersuche ..........12 Interne Komponenten ......2 Service ............13 Beschreibung der innen liegenden Teile............3 2.2.1 Zu- und Abluftventilatoren ......3 2.2.2 Zu- und Abluftfilter .....3 2.2.3 Drucksensor Ventilatoren/ Filter ........3 2.2.4 Wärmetauscher ......3 2.2.5...

  • Seite 5: Warnhinweise

    Warnhinweise | Warnhinweise Die folgenden Hinweise kommen in den verschiedenen Abschnitten des Dokuments vor: Gefahr • Weist auf eine potenziell oder unmittelbar gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. Warnung • Weist auf eine potenziell gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann.

  • Seite 6: Produktbeschreibung

    | Produktbeschreibung Produktbeschreibung Interne Komponenten Bild 1 Anschlüsse und Grundkomponenten in Geräten mit rechtsseitigem Anschluss Beschreibung Symbol Position Zuluftanschluss Fortluftanschluss Außenluftanschluss Abluftanschluss Ventilator Zuluft Ventilator Abluft Filter Zuluft Filter Abluft Wärmetauscher Elektrischer Anschlusskasten Bypass-Klappe Außenluft Drucksensor Zuluftventilator/Abluftfilter Drucksensor Abluftventilator/Zuluftfilter Nachheizregister Rückstellung des manuellen Überhitzungsschutzes Drucksensor Enteisung Wärmetauscher Luftstromsensor...

  • Seite 7: Beschreibung Der Innen Liegenden Teile

    2.2.4 Wärmetauscher Topvex FC Modelle sind mit Gegenstromwärmetauschern und Bypass-Klappen ausgerüstet. Der Betrieb der Bypass- Klappe erfolgt automatisch und hängt von der eingestellten Temperatur oder einer laufenden Enteisung ab. Der Wärmetauscher kann zu Reinigungs- und Wartungszwecken herausgenommen werden, weitere Informationen entnehmen Sie Kapitel 4.

  • Seite 8: Interne Komponenten Elektrischer Anschlusskasten

    Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Topvex FC sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 2). Bild 2 Elektrische Komponenten Beschreibung...

  • Seite 9: Beschreibung Der Freien Kühlung

    Enteisungsfunktion | Beschreibung der freien Kühlung Diese Funktion wird während der Wärmeperiode verwendet, um das Gebäude mittels kalter Außenluft, d. h. in der Nacht, abzukühlen und dabei Energie zu sparen. Auf diese Weise wird der Kühlungsbedarf am Tag reduziert. Hinweis! Folgendes trifft nur zu, wenn die Funktion der freien Kühlung im Programmmenü...

  • Seite 10: Wartungsintervalle

    | Wartung Warnung • Selbst wenn das Gerät von der Netzstromversorgung getrennt ist, besteht noch immer Verletzungsgefahr aufgrund rotierender Teile, die noch nicht vollständig zum Stillstand gekommen sind. • Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzkleidung. Wartungsintervalle In der folgenden Tabelle werden die für das Gerät und die Anlage empfohlenen Wartungsintervalle aufgeführt.

  • Seite 11: Wartungsanleitung

    Wartung | Wartungsanleitung 4.3.1 Öffnen der Türen Die Türen sind mit Sicherungsdraht gesichert, um zu gewährleisten, dass sie nicht nach unten schlagen (Abbildung 4). Öffnen Sie die Tür mithilfe der im Lieferumfang enthaltenen Griffe und klappen Sie sie nach hinten, um die beiden Kara- biner aushängen zu können.

  • Seite 12: Wechsel Des Zu-/Abluftfilters

    Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab. Ein Differenz- druckschalter weist darauf hin, wann die Filter gewechselt werden müssen. Dies wird auf der Bedieneinheit einen Alarm auslösen.

  • Seite 13: Überprüfen Des Wärmetauschers

    Wartung | 4.3.3 Überprüfen des Wärmetauschers Nach einer gewissen Betriebsdauer kann sich Staub im Wärmetauscher ansammeln und die Luftströmung blockieren. Zwecks Aufrechterhaltung der hohen Leistungsfähigkeit ist es daher unerlässlich, den Wärmetauscher regelmäßig (ein- mal jährlich) zu reinigen. Der Wärmetauscher kann für die Wartung aus dem Gerät entnommen werden (Abbildung 5). Gefahr •...

  • Seite 14: Überprüfen Der Ventilatoren

    | Wartung 4.3.4 Überprüfen der Ventilatoren Auch wenn die vorgeschriebenen Wartungsarbeiten (z. B. Auswechseln der Filter) durchgeführt werden, können sich dennoch Staub und Fett langsam in den Ventilatoren ansammeln. Dadurch wird die Leistung gemindert. Die Ventilatoren können einfach aus dem Gerät genommen werden (Abbildung 6). Lösen Sie dazu die vier Schrauben und trennen Sie die Steckverbindungen der elektrischen Leitungen.

  • Seite 15: Überprüfen Des Außenlufteinlasses

    Wartung | 4.3.8 Überprüfen des Außenlufteinlasses Laub und Schmutz können das Einlassgitter verstopfen und die Leistung des Gerätes verringern. Überprüfen Sie das Ein- lassgitter mindestens 2 Mal pro Jahr und reinigen Sie dieses nach Bedarf. 4.3.9 Überprüfen des Kanalsystems Auch wenn die Filter regelmäßig ausgewechselt werden, können sich dennoch Staub und Fett im Kanalsystem abla- gern.
  • Seite 16 | Fehlersuche Fehlersuche Bei auftretenden Fehlern führen Sie bitte erst folgende Kontrollen durch, bevor Sie sich mit dem Kundendienst in Ver- bindung setzen. Überprüfen Sie die Bedieneinheit stets auf aktive Alarme. 1. Ventilator(en) läuft/laufen nicht an • Überprüfen Sie, ob Alarmmeldungen angezeigt werden •...
  • Seite 17 (Abbildung 7) Ver. A Topvex XXXX 230/400V 25 A 50Hz 4016 W IP23 225kg 16kW 16kW Serial. no: 1234/567891-0001/140214 Systemair Sverige AB Industrivägen 3 SE-73930 Skinnskatteberg www.systemair.com Sweden Bild 7 Typenschild Position Beschreibung Artikelnummer Fertigungsauftragsnummer Fortlaufende Nummer Fertigungsdatum Fertigungscode (Produktspezifikation)
  • Seite 18 | Service 1516282 | A002...
  • Seite 19 Service | 1516282 | A002...
  • Seite 20 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
