2.2 Interne Komponenten Elektrischer
Anschlusskasten
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen ausgeführt werden.
Topvex FR03–11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 3).

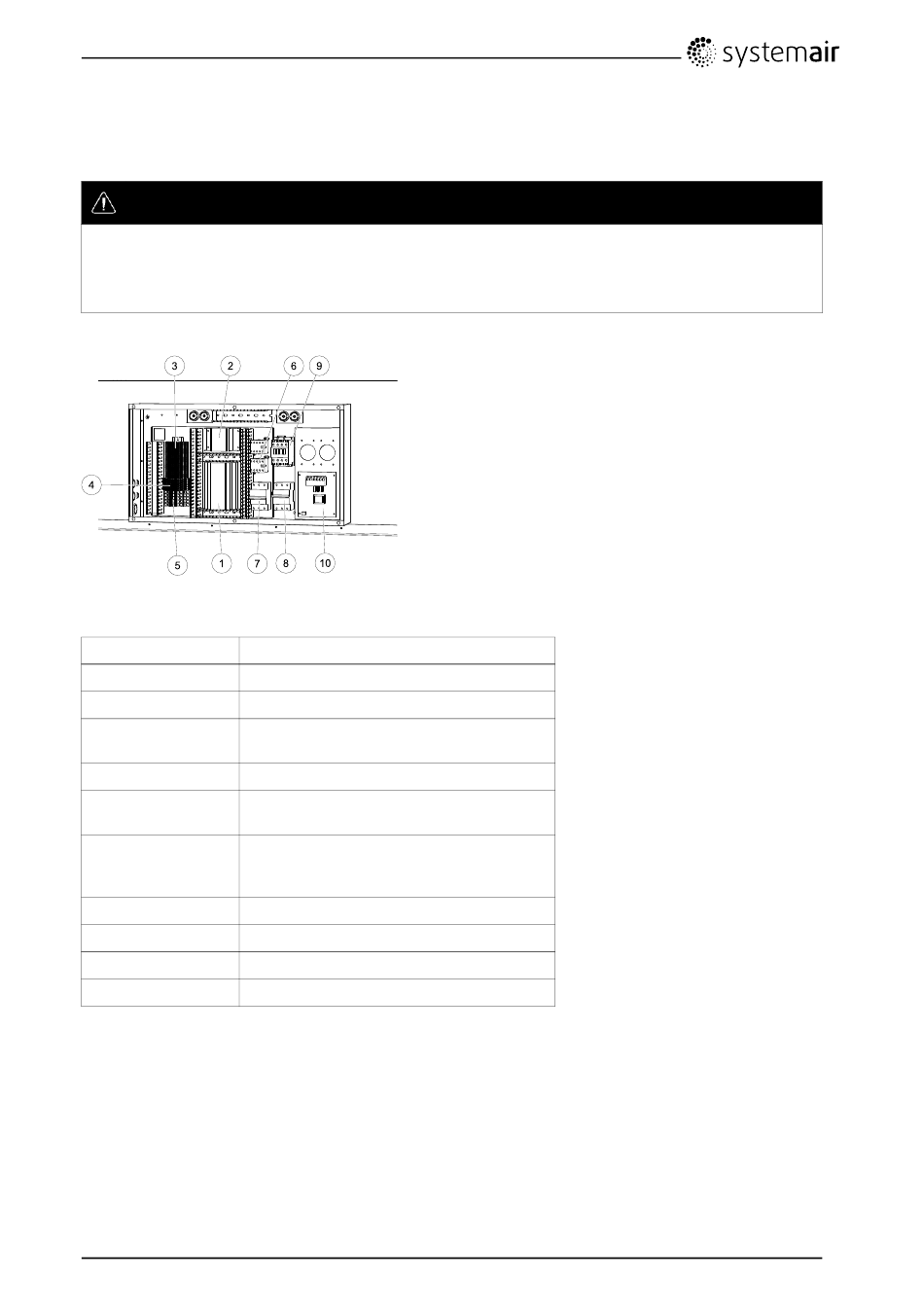

Bild 3 Elektrische Komponenten
Position
1 Regler E-28 WEB.
2 Transformator 230/24 V AC
Klemmen für interne und externe
3
Komponenten.
4 Klemmen für die interne Verdrahtung.
Klemmen für die Netzstromversorgung des
5
Gerätes.
Kontaktgeber (K2) Pumpensteuerung
6 (nur in HW-Geräten, in EL-Geräten nicht
vorhanden).
7 Sicherungsautomat.
8 Sicherungsautomat für den Erhitzer.
9 Schaltschütz (K3) Elektroerhitzer.
10 TTC El Steuerung des Erhitzers.

3 Beschreibung der Bedieneinheit

3.1 Bedieneinheit

Die SCP-Bedieneinheit wird mit einem 10-m-Kabel (bis zu 100 m Länge möglich) geliefert, das an
die Bedieneinheit angeschlossen ist und über einen Schnellkupplungsstecker an das Topvex-Gerät
angeschlossen wird. Der Kontakt wird an den Corrigo-Regler im elektrischen Anschlusskasten
angeschlossen. Das Kabel kann auf der Rückseite der Bedieneinheit abgeschraubt werden (Abbildung 4).
Topvex FR03, FR06, FR08, FR11
1294512
