3.1.1

Bedienen der Bedieneinheit

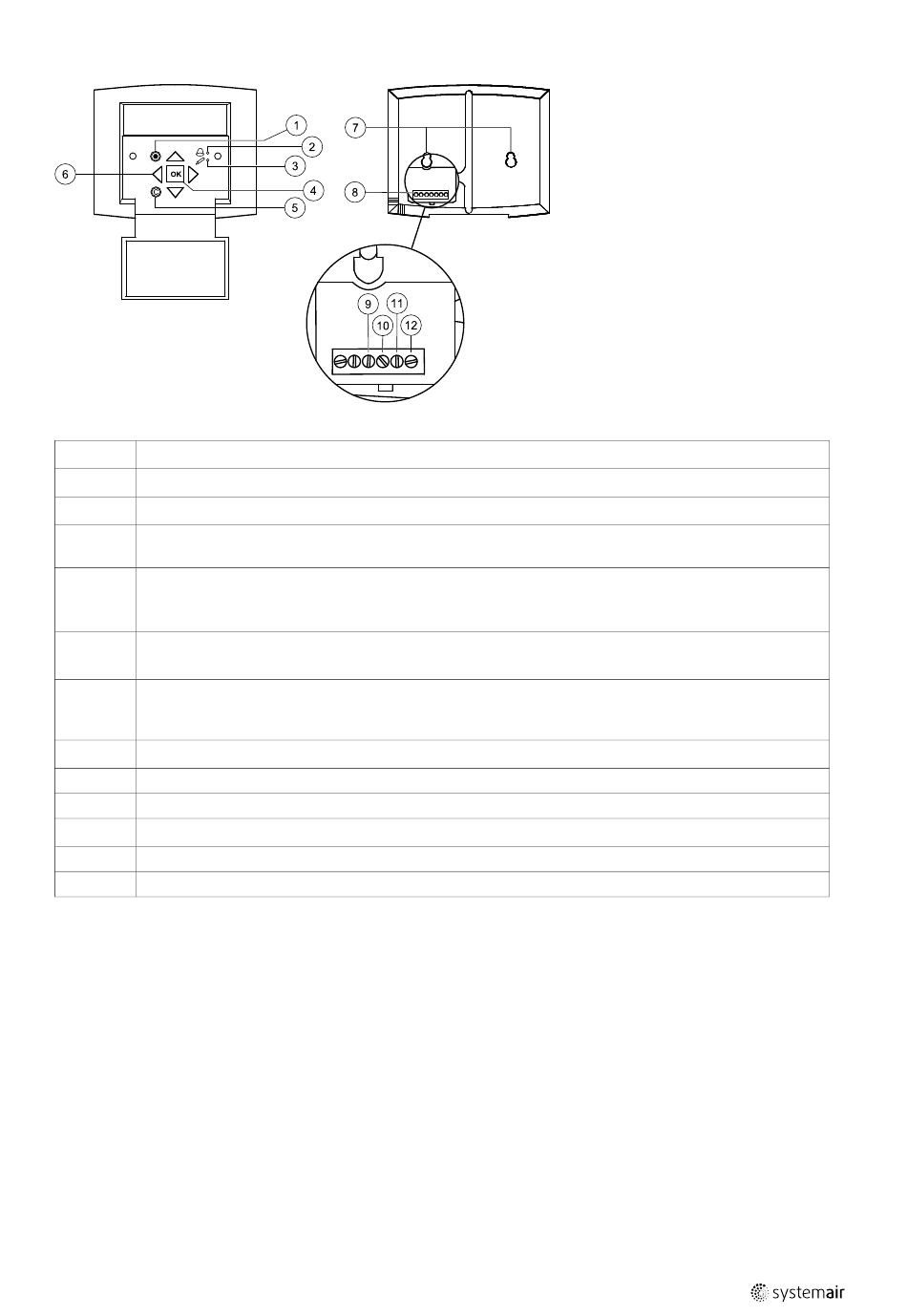

Bild 3 Die Bedieneinheit
P P o o s s i i t t i i o o n n
E E r r k k l l ä ä r r u u n n g g
1
Alarm-Taste: Ermöglicht Zugang zur Alarmliste.
2
Alarm-LED: Zeigt Alarm durch blinkendes rotes Licht an.
3
Schreiben-LED: Zeigt durch blinkendes gelbes Licht an, dass Parameter eingestellt oder geändert
werden können.
4
OK-Taste: Drücken Sie diese Taste, damit Sie Parameter ändern oder einstellen können, sofern dies
möglich ist. Sie können diese Taste auch verwenden, um zwischen änderbaren Parametern in einem
Dialogfenster zu wechseln.
5
Abbrechen-Taste: Mit dieser Taste brechen Sie eine Änderung ab und kehren zu den
Ausgangseinstellungen zurück.
6
Rechts-/Links- & Oben-/Unten-Tasten: Mit diesen Tasten navigieren Sie in einem Menübaum nach
oben, unten, links & rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen oder Reduzieren
von Werten beim Einstellen oder Ändern von Parametern verwenden.
7
Befestigungslöcher.
8
Anschlussblock.
9
Anschluss an braunes Kabel.
10 Anschluss an gelbes Kabel.
11
Anschluss an weißes Kabel.
12 Anschluss an schwarzes Kabel.
3.1.1.1 Navigieren in den Menüs
Die Startanzeige (die üblicherweise angezeigt wird) befindet sich im Menübaum auf der untersten Ebene. Durch Drük-
ken der UNTEN-Taste navigieren Sie durch die Menü-Optionen. Durch Drücken der OBEN-Taste navigieren Sie in umge-
kehrter Richtung durch die Optionen. Zum Öffnen einer höheren Menüebene platzieren Sie den Cursor mit Hilfe der
OBEN- oder UNTEN-Taste auf das Menü, auf das Sie zugreifen wollen, und drücken anschließend die RECHTS-Taste. So-
fern Sie über die entsprechenden Zugriffsrechte verfügen, wechselt die Anzeige zu dem von Ihnen ausgewählten
Menü.
In den einzelnen Ebenen gibt es ggf. mehrere neue Menüs, durch die Sie mit Hilfe der OBEN-/UNTEN-Tasten navigieren.
In einigen Fällen gibt es weitere Untermenüs, die mit einem Menü oder Menüpunkt verbunden sind. Diese erkennen Sie
an einem Pfeil auf der rechten Seite der Anzeige. Zum Öffnen eines Menüs drücken Sie erneut die RECHTS-Taste. Wol-
len Sie zu der vorherigen Menüebene zurückkehren, drücken Sie die LINKS-Taste.
