2.2 Interne Komponenten Elektrischer
Anschlusskasten
Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Gerätes getrennt ist, bevor Sie
Wartungsarbeiten oder elektrische Arbeiten ausführen!
• Alle elektrischen Anschlüsse dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den
örtlichen Regeln und Vorschriften zu entsprechen.
Topvex FR03–11 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 3).

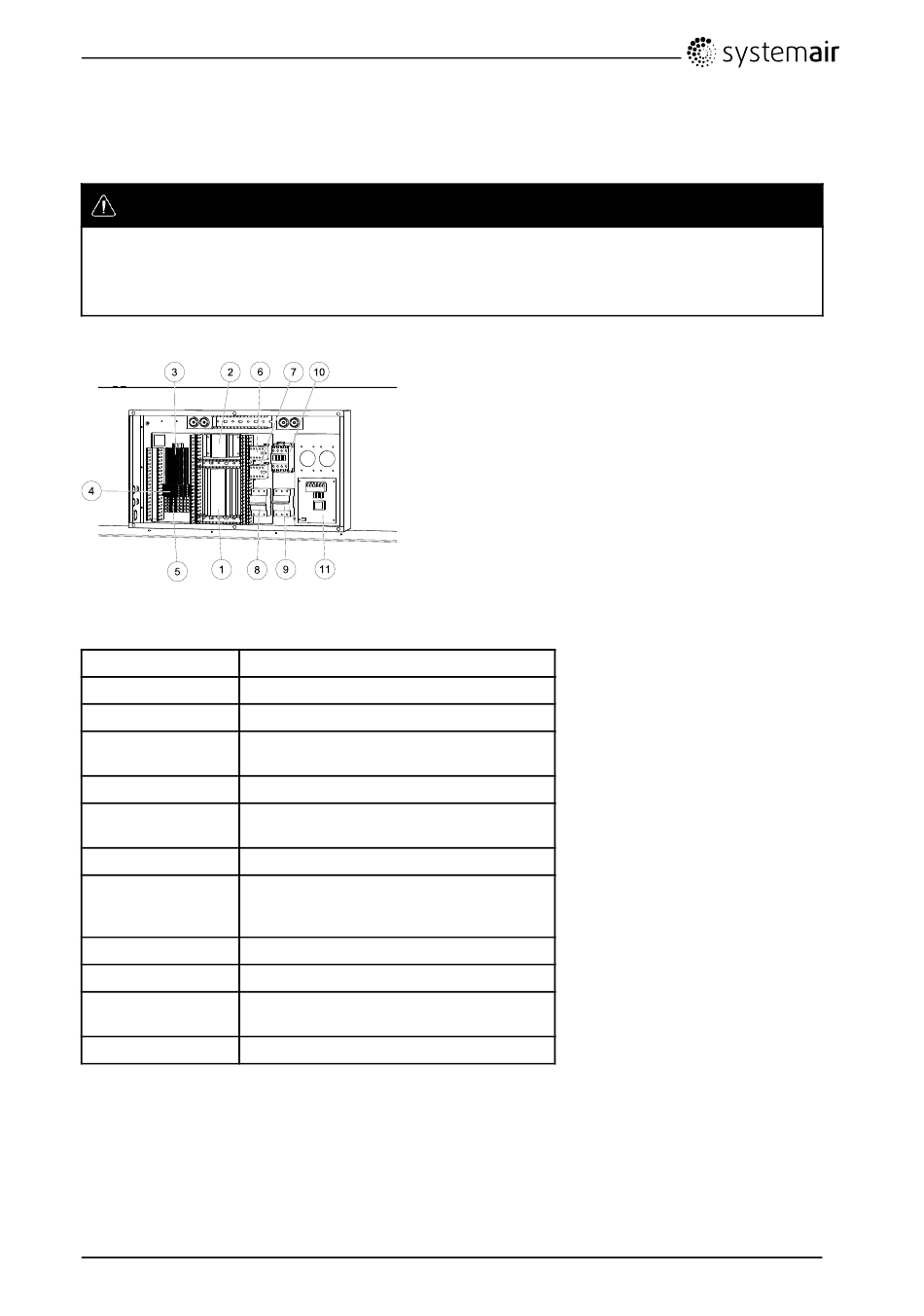

Bild 3 Elektrische Komponenten
Position
1
Regler E-28
2
Transformator 230/24 V AC
Klemmen für interne und externe
3
Komponenten.
4
Klemmen für die interne Verdrahtung.
Klemmen für die Netzstromversorgung des
5
Gerätes.
6
Schaltschütz (K1) An/Aus Rotormotor.
Schaltschütz (K2) An/Aus Pumpenregelung
7
(nur in HW-Geräten, in EL-Geräten nicht
vorhanden).
8
Sicherungsautomat.
9
Sicherungsautomat für den Erhitzer.
Schaltschütz (K3) für die An-/Ausregelung
10
des Elektroerhitzers.
11
TTC El Steuerung des Erhitzers.
Topvex FR03, FR06, FR08, FR11
2069342
Beschreibung
5
Betriebs- und Wartungsanleitung
