| Produktbeschreibung
wird durch einen Hauptregler, der die Wärme stufenlos über einen TTC Triac-Regler steuert, gemäß der ausgewählten
Regelungsfunktion geregelt.
Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten
oder elektrische Arbeiten ausführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit
den lokalen Vorschriften und Bestimmungen vorgenommen werden.
2.3

Interne Komponenten elektrischer Anschlusskasten

Gefahr
• Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten
oder elektrische Arbeiten ausführen!
• Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit
den lokalen Vorschriften und Bestimmungen vorgenommen werden.

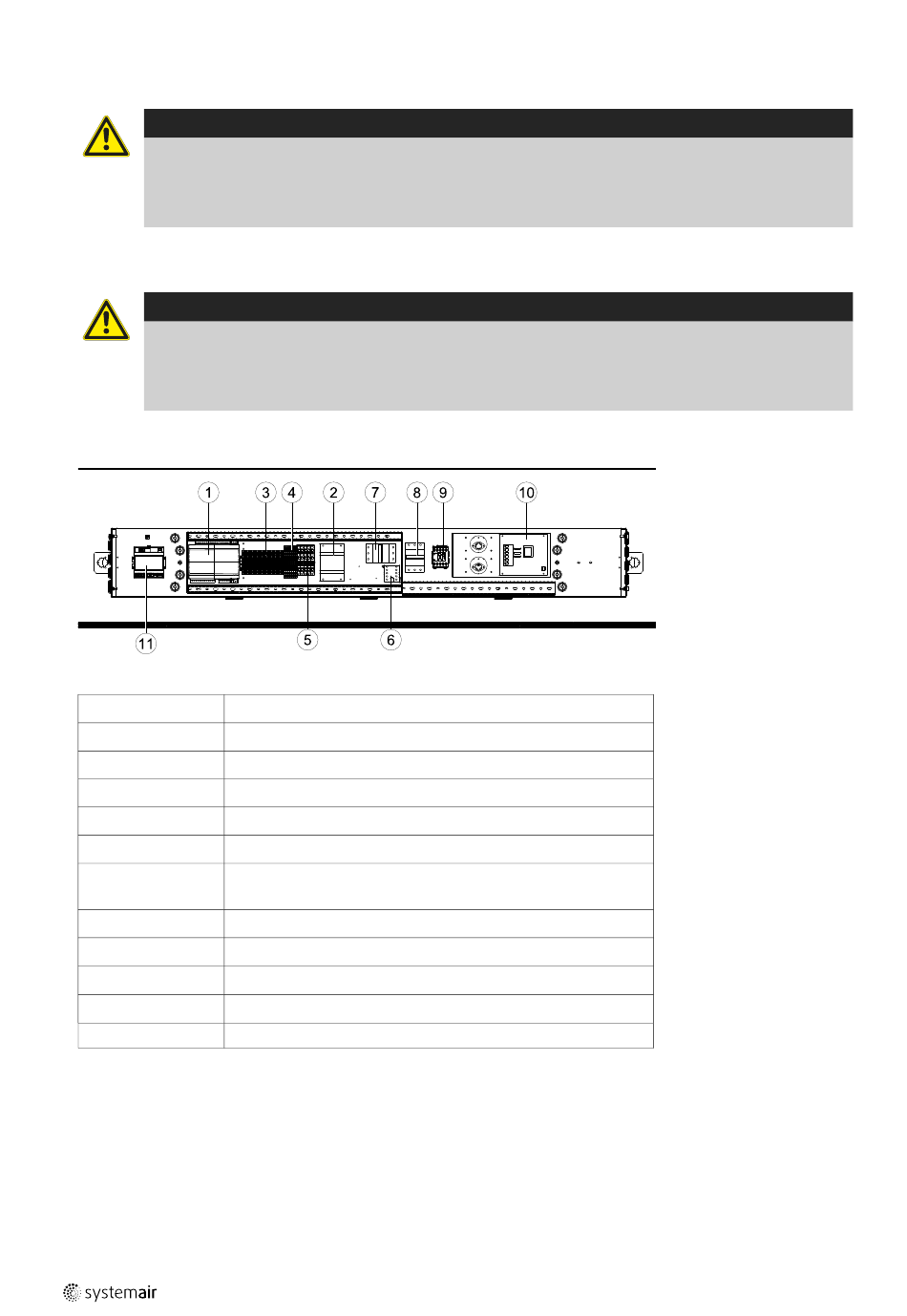

Topvex FC sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 2).
Bild 2 Elektrische Komponenten
Position
1
2
3
4
5
6
7
8
9
10
11
Beschreibung
Regeleinheit CU283W-4
Transformator 230/24 V AC
Klemmen für interne und externe Komponenten
Klemmen für die interne Verdrahtung
Anschlussklemmen für die Netzstromversorgung des Geräts
Schaltschütz (K2) An/Aus Pumpenregelung (nur in HW-
Geräten, in EL-Geräten nicht vorhanden)
Sicherungsautomat
Sicherungsautomat für den Erhitzer (nur EL-Geräte)
Schaltschütz (K3) Elektroerhitzer (nur EL-Geräte)
TTC Steuerung des Elektroerhitzers (nur EL-Geräte)
Schaltmodul
