2 Produktbeschreibung
2.1

Interne Komponenten

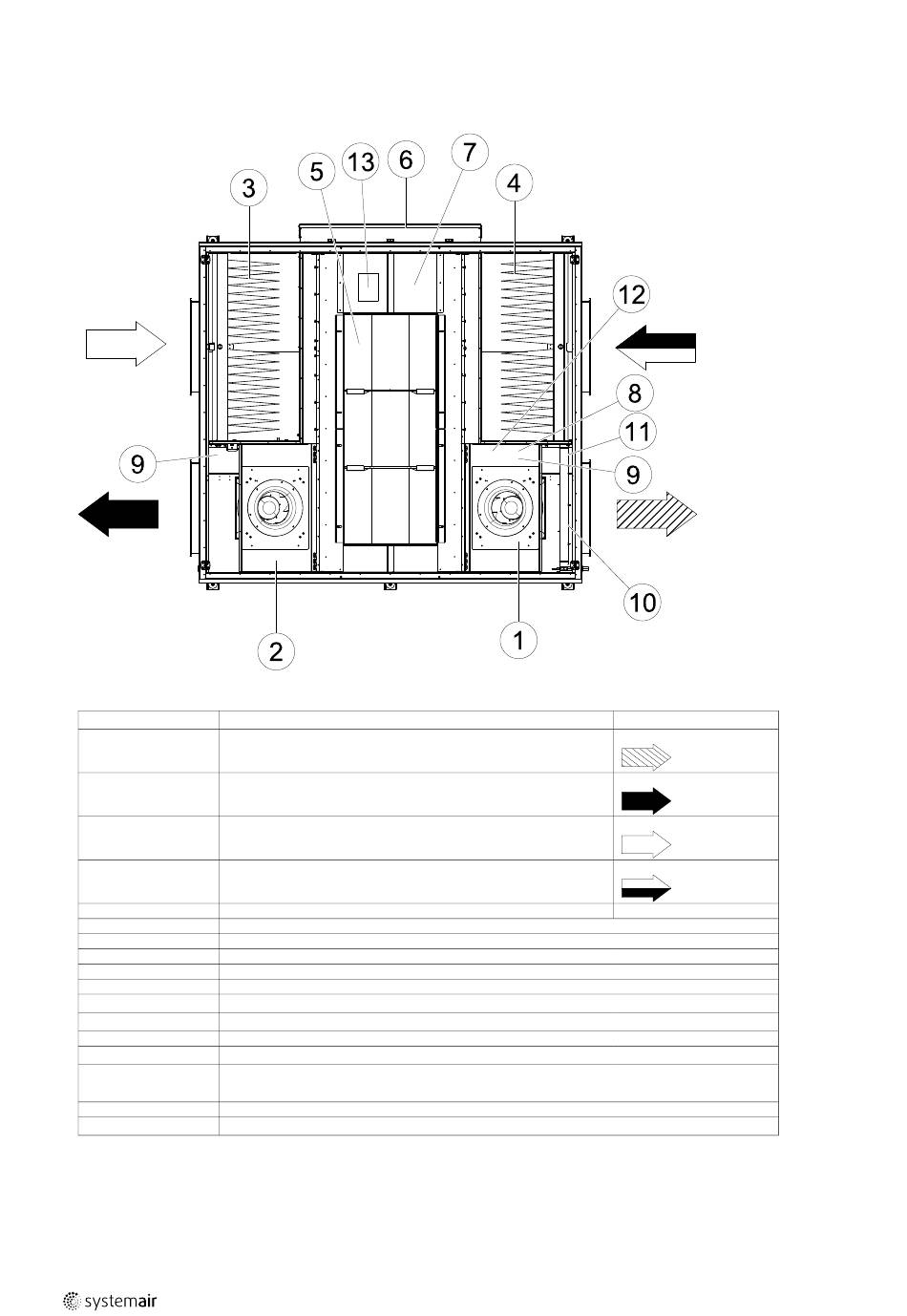

Bild 1 Anschlüsse und Grundkomponenten in Geräten mit rechtsseitigem Anschluss
P P o o s s i i t t i i o o n n
A
B
C
D
1
2
3
4
5
6
7
8
9
10
11
12
13
B B e e s s c c h h r r e e i i b b u u n n g g
Anschluss Zuluft
Anschluss Fortluft
Anschluss Außenluft
Anschluss Abluft
Ventilator Zuluft
Ventilator Abluft
Filter Zuluft
Filter Abluft
Wärmetauscher
Elektrischer Anschlusskasten
Bypass-Klappe Außenluft
Drucktransmitter Ventilatoren (Zubehör)
Druckwächter Filter
Nachheizregister
Rückstellung des manuellen Überhitzungsschutzes (EL-
Geräte)
Differenzdrucksensor – Luftstrom
Differenzdrucksensor – Enteisung
S S y y m m b b o o l l
