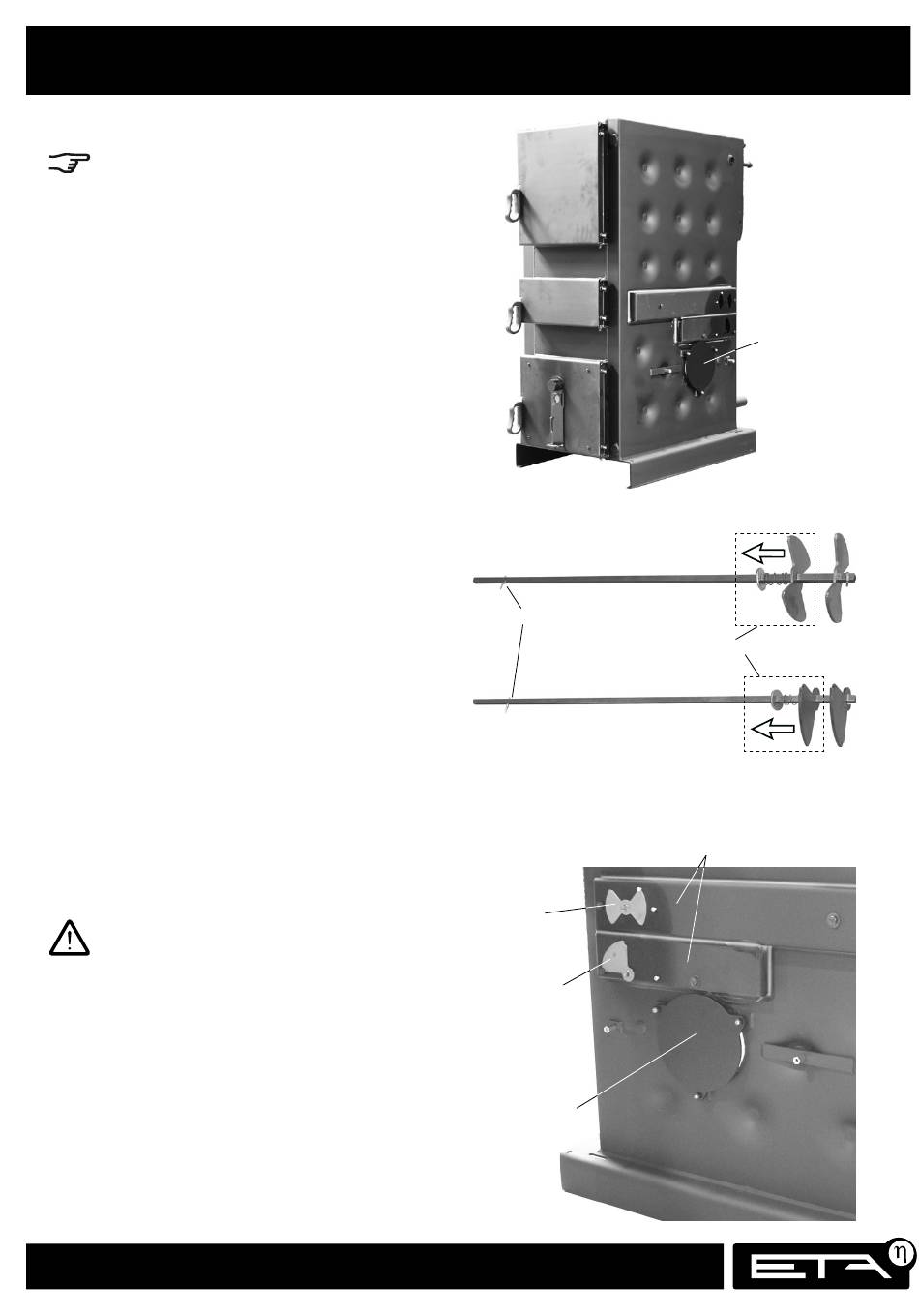

Luftschieber bei SH 20P und SH 30P

Luftschieber beim SH 20P und SH 30P
Die Luftschieber für einen SH Kessel mit Flansch
für den TWIN Brenner sind unterschiedlich. Nach-
folgend wird die Montage beschrieben.
Luftschieberachsen für Primärluft
und Sekundärluft vorbereiten
Dem Splint am federseitigen Ende ziehen. Von
beiden Achsen die Scheibe, Feder und einen Luft-
schieber abziehen.
Achsen für Luftschieber in den Kessel schieben
Beide Luftschieberachsen von der Seite in die
Luftkästen einschieben, auf der später der TWIN
montiert wird.
Beide Luftschieber in die geschlossene Stellung
drehen.
30 Änderungen aufgrund technischer Verbesserungen vorbehalten
Luftschieber Primärluft
Splint ziehen
Scheibe, Feder, Luftschieber abziehen
Luftschieber Sekundärluft
Primärluft
geschlossen
Sekundärluft
geschlossen
Seite auf der
später der TWIN
montiert wird
www.eta.co.at
Montage
Kessel
SH 20P, SH 30P
Flansch für
TWIN Brenner
Luftkästen
