eta SH 20 Montage Seite 41

Montage

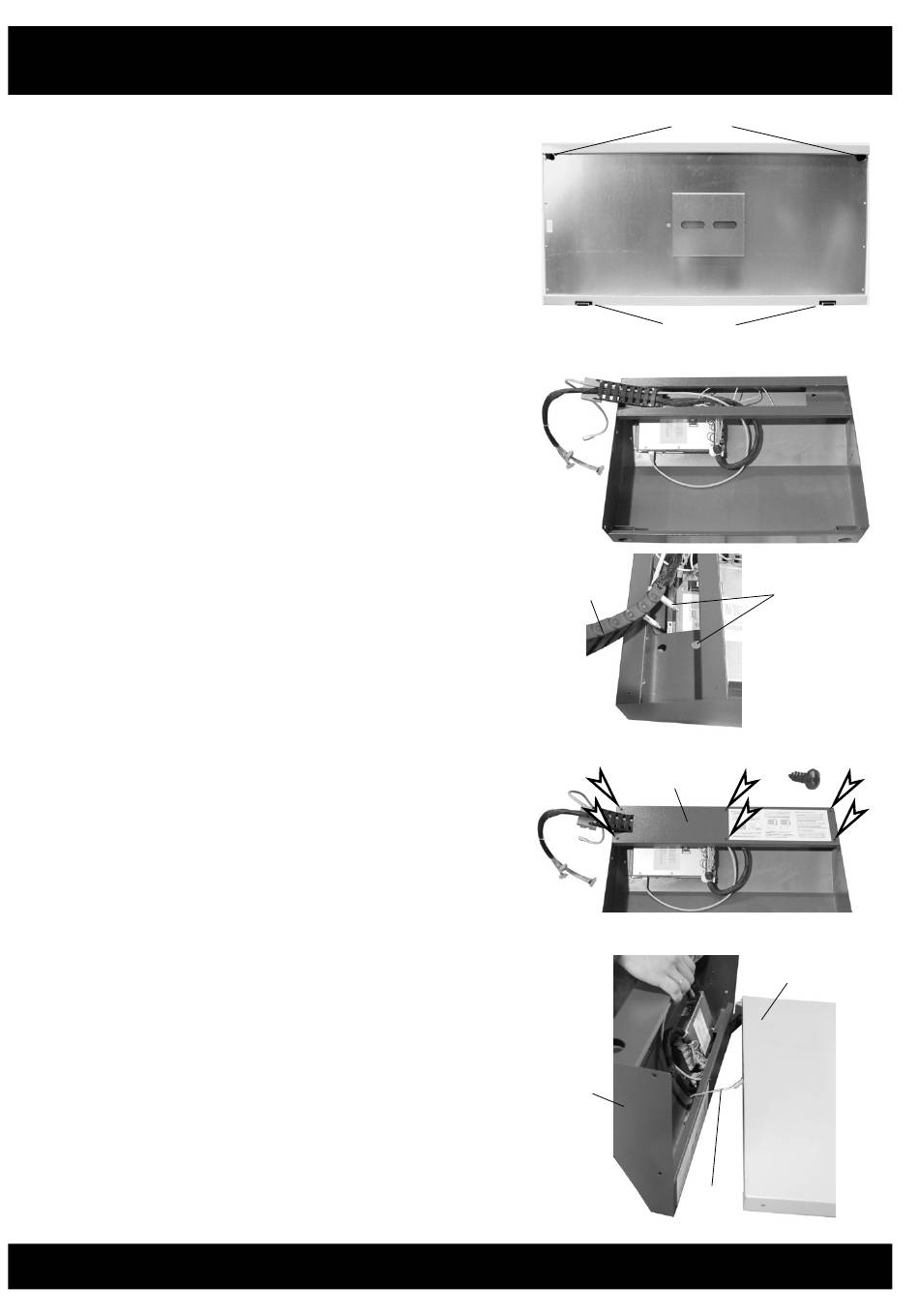

Magnet und Scharniere an Isoliertür befestigen
Die Isoliertür auf die Palette legen. An der Isoliertür
beide Magnete montieren. Die Scharniere mit
jeweils 2 Senkkopfschrauben M5 x 20 befestigen.
Energiekette in das Schaltpult einlegen
Die Energiekette im Schaltpult auf jene Seite
einlegen, an der die Türscharniere angebracht sind.
Die beiden Bolzen der Energiekette in die
Bohrungen am Schaltpult einstecken.
Abdeckblech am Schaltpult montieren
Das Abdeckblech mit 6 Blechtreibschrauben 3,5 x
9,5 am Schaltpult festschrauben.
Erdung vom Schaltpult an Isoliertür anklemmen
Isoliertür mit der Innenseite auf die Palette legen.
Das Erdungskabel aus dem Schaltpult, an der Ober-
seite der Isoliertür anstecken.
Montage Holzvergaserkessel 20 bis 60 kW
Isoliertür, Schaltpult
Magnete
Scharniere
Schaltpult
Energiekette
Abdeckblech
Schaltpult
Erdung
Bolzen in
Bohrung
einfädeln
6x
Isoliertür
41
2011-10
