Seitenverkleidung, Kesselsteuerung; Seitenverkleidung Montieren; Kesselplatine Befestigen - eta SH 20 Montage

Seitenverkleidung, Kesselsteuerung

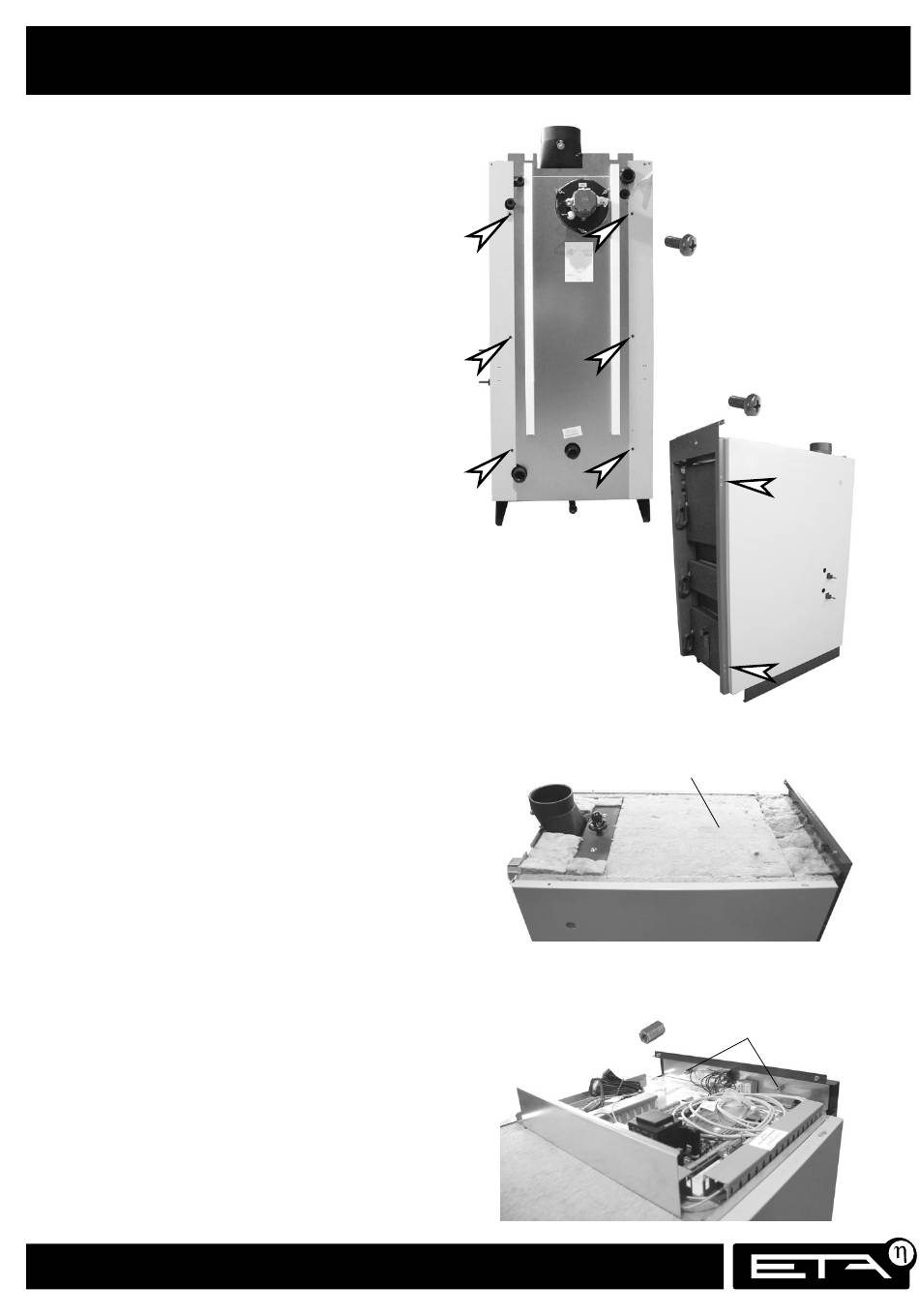

Beide Seitenverkleidungen montieren
Die Seitenverkleidung vorne am Türrahmen und
hinten an der Rückwandisolierung befestigen.
Die Seitenverkleidungen am Türrahmen mit jeweils
2 Linsenkopfschrauben M5 x 10 fixieren. Die
Befestigung an der Rückwandisolierung erfolgt mit
jeweils 3 Linsenkopfschrauben M5 x 10.
Isolierung an Kesseloberseite anbringen
Zuerst die größte Isolierung mittig auf der Kesse-
loberseite auflegen. Danach die Isolierung beim
Türrahmen einsetzen. Diese ist größer und wird
eingeklemmt um eine optimale Dämmung zu
ermöglichen.
Zuletzt die verbleibenden Isolierteile um den
Wärmetauscherdeckel und den Abgasstutzen
auflegen.
Kesselsteuerung am Türrahmen befestigen
Die Kesselsteuerung auf den Kessel auflegen und
die Kabelbinder entfernen. Beide Langmuttern
M8, innen vom Türrahmen lösen. Die Kesselsteu-
erung mit diesen 2 Langmuttern am Türrahmen
festschrauben.
34 Änderungen aufgrund technischer Verbesserungen vorbehalten
jeweils 3x
Isolierung auflegen
2x Langmuttern M8
