eta SH 20 Montage Seite 31

Montage

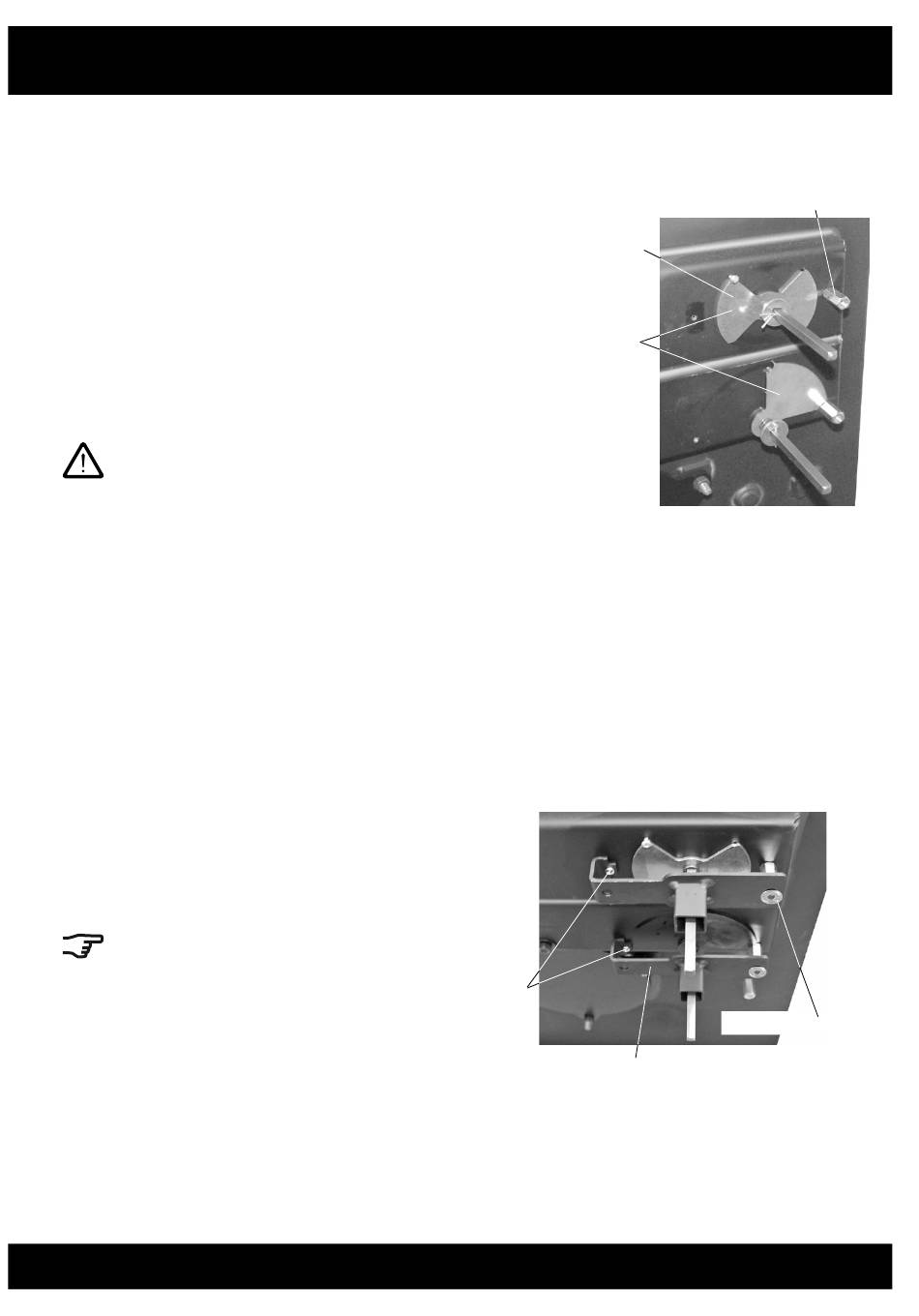

Luftschieber zusammensetzen
Beide M8 Langmuttern auf die Gewindebolzen der
Luftschieberkästen montieren.
Luftschieber, Feder und Scheibe auf beiden Luft-
schieberachsen aufschieben. Beide Luftschieber
müssen beidseitig in der geschlossenen Stellung
montiert sein.
Splinte auf den Luftschieberachsen montieren,
damit die Luftschieber durch die Feder an die Luft-
kästen gedrückt werden.
Die Luftschieber müssen auf beiden Kesselseiten
vollständig an den Luftkästen anliegen.
Karton 1 öffnen
und Halterungen für die Stellmotoren entnehmen.
Halterungen für Stellmotoren befestigen
Die Halterung an beiden Luftschiebern anbringen.
Jede Halterung fixieren mit der bereits montierten
Blechtreibschraube und der M8 Senkkopfschraube.
Beide Luftschieberwellen drehen und auf
Leichtgängigkeit kontrollieren.
Montage Holzvergaserkessel 20 bis 60 kW
Luftschieber bei SH 20P und SH 30P
geschlossene Stellung
Luftschieber, Feder und
Scheibe aufschieben.
Mit Splint sichern
bereits
montiert
M8 Langmutter
Senkkopfschraube M8
Halterung
2011-10
31
