Parallel Mit Externem Tichelmann; Drei Oder Mehr Parallele Puffer Mit Warmwasserspeicher Oder Trinkwasserwendel; Drei Oder Mehr Parallele Puffer Mit Frischwassermodul Und Solarer Schichtladung - eta SH 20 Montage

Puffer
Grundprinzip beim externen Tichelmann ist eine parallele Durchströmung von mehreren Pufferspeichern, die durch
diagonal gegenüberliegende Anbindung der Sammler erreicht wird. Der letzte Puffer am Vorlaufsammler ist der erste am
Rücklaufsammler. Um eine gleichmässige Be- und Entladung zu erreichen ist es sinnvoll, die Anschlussstichleitungen
ein bis zwei Dimensionen kleiner als den Sammler zu wählen. Für diese Schaltung gibt es keine Leistungsgrenze.
Gesamtleistung bis maximal
Anschlusskugelhähne am Puffer
Sammelleitung mindestens

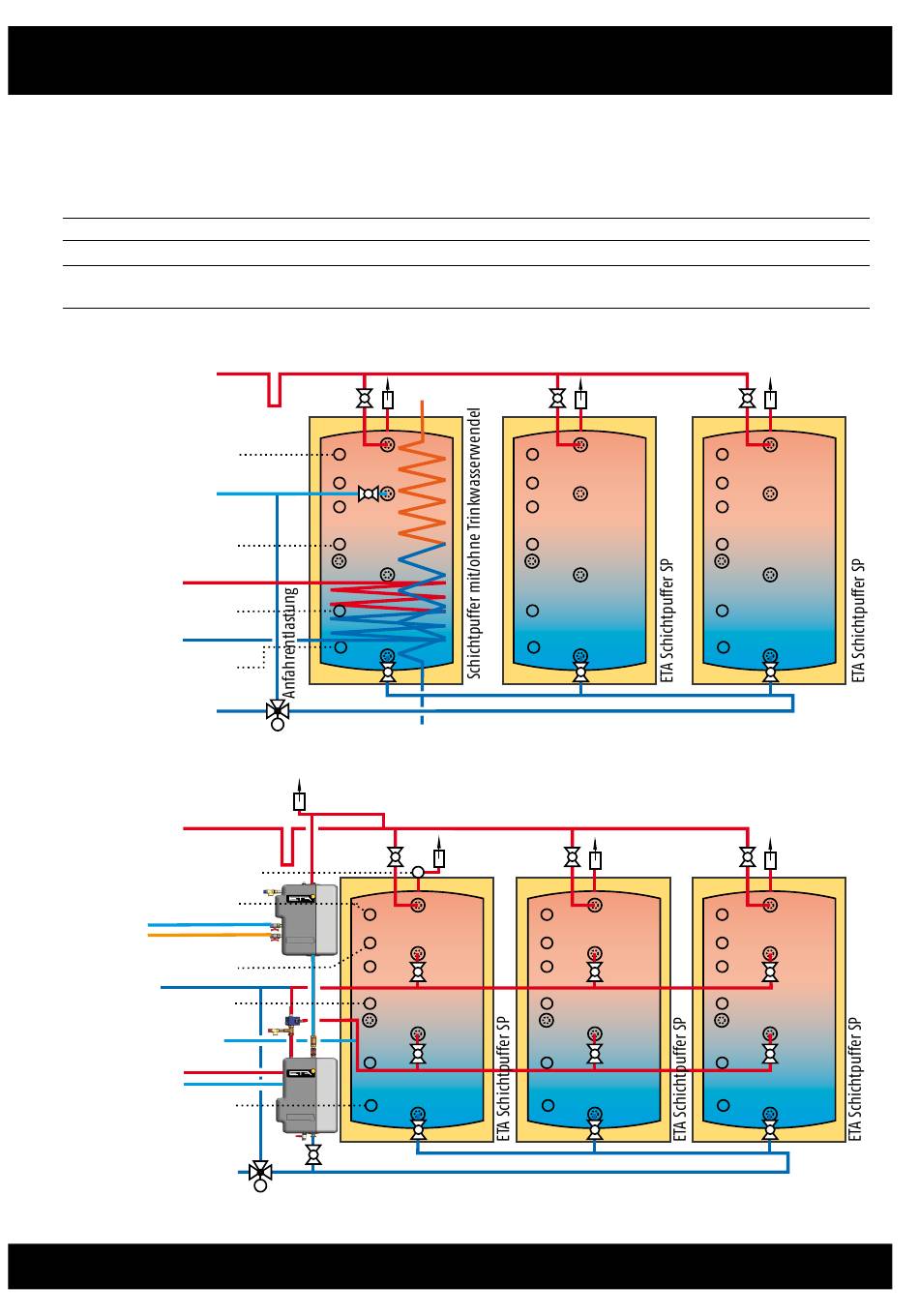

Drei oder mehr parallele Puffer mit Warmwasserspeicher oder Trinkwasserwendel

VL Stückholzkessel
VL Heizkreise
VL Warmwasserspeicher
VL Öl/Gaskessel
Fühler Puffer oben
RL Öl/Gaskessel
Fühler Puffer Mitte
VL Solar
Fühler Boiler unten solar
RL Solar
Fühler Puffer unten
RL Stückholzkessel
RL Heizkreise
RL Warmwasserspeicher

Drei oder mehr parallele Puffer mit Frischwassermodul und solarer Schichtladung

VL Stückholzkessel
VL Heizkreise
VL Öl/Gaskessel
Fühler Puffer oben Warmwasser
Fühler Puffer oben
Kaltwasser
Warmwasser
Fühler Solar Puffer oben
RL Öl/Gaskessel
Fühler Puffer Mitte
RL Hochtemperaturkreise
VL Solar
RL Solar
Fühler Puffer unten
+ Solar Puffer unten
RL Stückholzkessel
RL Niedertemperaturkreise
Um Rohrzirkulationsverluste zu minimieren, ist es von Vorteil, in den Anschlussleitungen eine Sifonschlaufe nach unten auszuführen.
Montage Holzvergaserkessel 20 bis 60 kW

Parallel mit externem Tichelmann

30 kW 60 kW
DN 20 DN 25
DN25 DN32
R 1"- 28x1,5 R 1¼"- 35x1,5
Warmwasser
M
Kaltwasser
M
90 kW 160 kW
DN 32 DN 40
DN40 DN50
R 1½"- 42x1,5 R 2"- 54x1,5
Für eine kleine Solaranlage kann im Sommer durch Absperren
einzelner Puffer das Gesamtvolumen veringert werden.
300 kW 450 kW
DN 40 DN 50
DN65 DN80
R 2½"- 76x2 R 3"- 89x2
21
2011-10
