Puffer

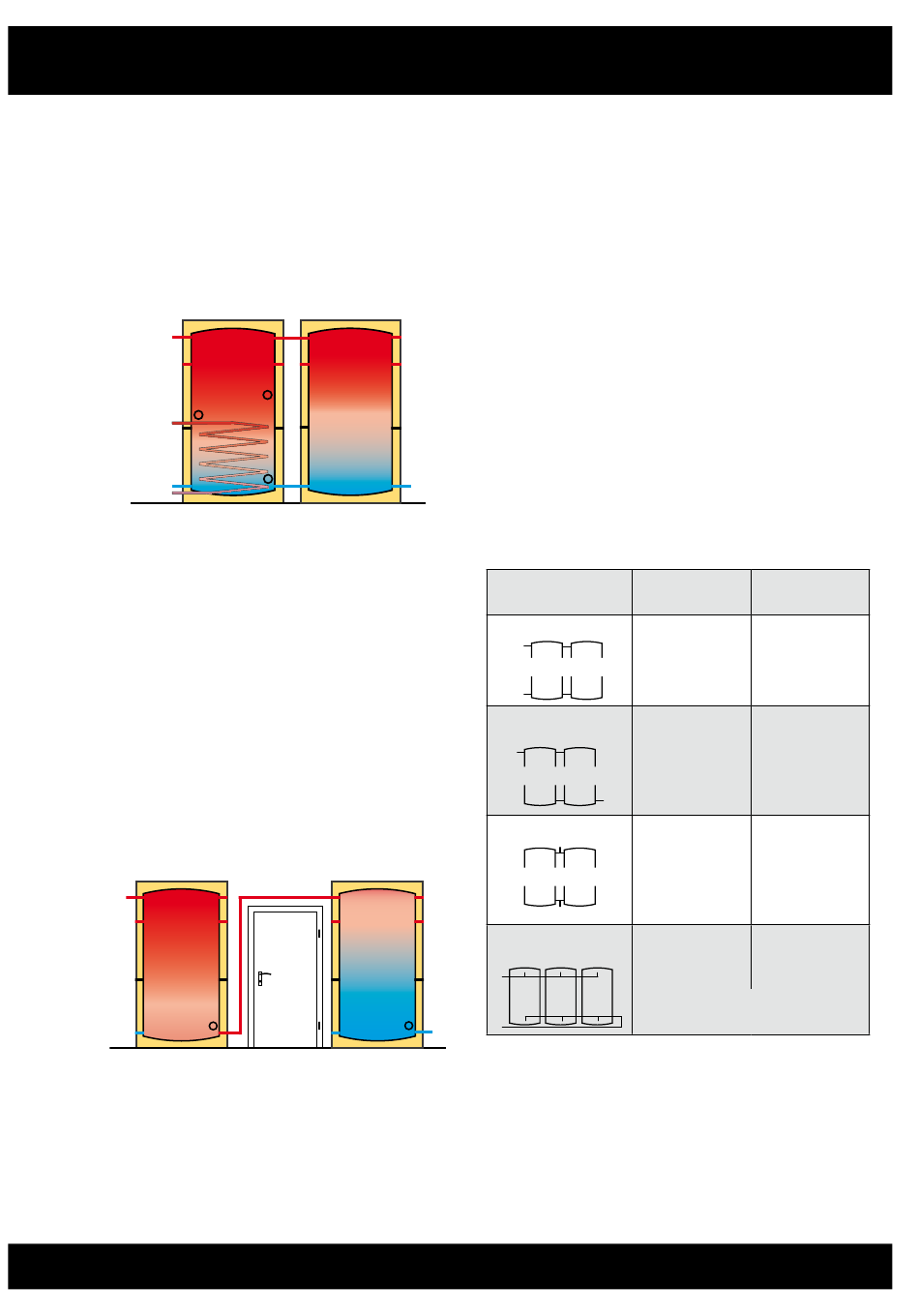

Parallele oder serielle Verbindung
zwischen mehreren Puffern
Im Normalfall ist bei mehreren Puffern die parallele
Verbindung (oben mit oben und unten mit unten)
die bessere Lösung. Eingebauten Wärmetauschern,
wie Solartauschern oder Trinkwasserwendeln und
eingehängten Warmwasserspeichern steht bei
Parallelverbindung das gesamte Puffervolumen zur
Verfügung.
VL
Solar VL
(RL)
Solar RL
Werden zwei Pufferspeicher unterschiedlicher
Abmessungen parallel verbunden, dann ist am
höheren der Vorlauf anzuschließen oder der niedri-
gere Puffer anzuheben, damit die obere Verbindung
waagrecht erfolgen kann. Die Anbindung von Vor-
und Rücklauf soll bei ungleichen Puffern unbedingt
im Tichelmann-System erfolgen.
Eine serielle Verbindung zwischen zwei Puffern bringt
gegenüber einer parallelen Verbindung keine Vorteile,
eher Nachteile, wie dass ein eingehängter Warm-
wasserspeicher keine Wärme aus dem zweiten Puffer
beziehen oder dass ein interner Wärmetauscher nicht
auf beide Puffer heizen kann. Deshalb sollte man bei
seriellen Puffern eine Solareinspeisung entweder mit
Wärmetauschern in beiden Puffern ausführen oder
besser mit einem externen Ladewärmetauscher.
VL
Sieht man von seltenen Sonderfällen ab, beschränkt
sich der Einsatz der seriellen Verbindung (Puffer 2
oben mit Puffer 1 unten verbunden) auf der Über-
windung räumlicher Behinderungen in der gege-
benen Aufstellsituation. Wenn zwischen den zwei
Puffern der Durchgang zu einer Türe frei zu halten ist
oder bei größerer Entfernung zwischen zwei Puffern,
ist nur eine serielle Verbindung möglich.
Montage Holzvergaserkessel 20 bis 60 kW

Hydraulische Einbindung mehrerer Puffer

RL
RL
Tichelmann-Anbindung für größere Leistungen
Bei der parallelen Verbindung mit einseitiger
Anbindung wird das Volumen des zweiten Puffers
im Thermosifonprinzip eingebunden. Durch den
hydraulischen Widerstand der Verbindungsstellen
ist der allein durch Schwerkraft bewirkte Austausch
zwischen den beiden Speichern begrenzt. Bei
mittleren Leistungen ist daher eine Tichelmann-
Anbindung erforderlich.
Durch einen 6/4"-Anschluss sind maximal 5.500 lt /h
bei 0,25 mWS Druckverlust möglich (für VL und
RL-Anschluss zusammen). Dies entspricht 130 kW bei
20°C Spreizung. Daher ist bei größeren Leistungen eine
externe Verrohrung entweder symmetrisch oder in
Tichelmann-Anbindung auszuführen.
Bei mehr als zwei Speichern ist ebenfalls eine
externe Verrohrung mit Tichelmann-Anbindung
notwendig, um alle Speicher gleichmäßig zu füllen
und zu entladen.
Parallele Pufferspeicher Pufferanschlüsse 5/4"
einseitige Anbindung
VL
maximal 2 Puffer
Kesselleistung
RL
interne
Tichelmann-Anbindung
VL
Kesselleistung
maximal 2 Puffer
RL
Symmetrische Anbindung
VL
bei mehr als
maximal 2 Puffer
80 kW Kesselleistung
RL
externe Verrohrung mit
bei mehr als
Tichelmann-Anbindung
80 kW Kesselleistung
VL
RL
Pufferspeicher verlangen enthärtetes Wasser
Wenn Pufferspeicher in eine Heizanlage eingebaut
werden, muss die Anlage unbedingt mit
enthärtetem Wasser gefüllt werden. Aus einem
Kubikmeter Wasser mit 15° deutscher Härte fallen
zirka 0,25 kg Kesselstein aus.
Pufferanschlüsse 6/4"
ETA Pufferspeicher
bis 25 kW bis 40 kW
Kesselleistung
bis 80 kW bis 130 kW
Kesselleistung
bei mehr als
130 kW Kesselleistung
bei mehr als
130 kW Kesselleistung
und/oder
bei mehr als zwei Pufferspeichern
