Montage

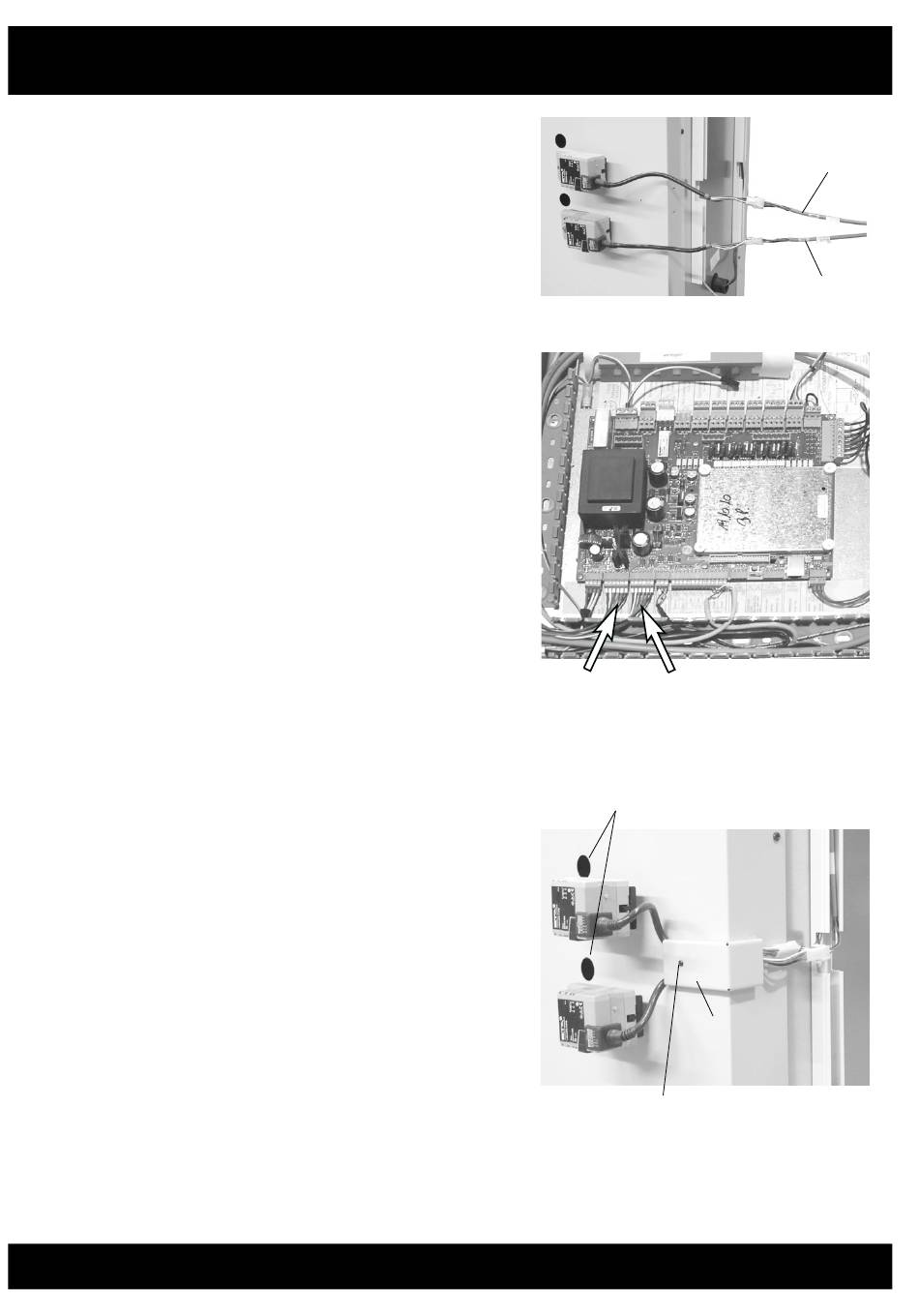

Stellmotoren anschließen
Das Anschlusskabel mit der Beschriftung „oben",
am oberen Stellmotor anschließen.
Am unteren Stellmotor, das Kabel mit der Beschrif-
tung „unten" anschließen.
Beide Kabel über den Kabelkanal zur Kesselplatine
führen. Stecken Sie beide Kabel an der Kesselpla-
tine an.
Der jeweilige Stecker ist auch auf dem Aufkleber
des Kabelkanaldeckels ersichtlich.

Gummikappen in Seitenverkleidung montieren

Je zwei Gummikappen in die Bohrungen der
Seitenverkleidungen einsetzen.

Abdeckung anbringen

Die Kabel der Stellmotoren unter der Abdeckung
verlegen. Die Abdeckung mit einer Blechtreib-
schraube 3,5 x 19 an der Seitenverkleidung
anschrauben.
Montage Holzvergaserkessel 20 bis 60 kW
Stellmotor unten Stellmotor oben
Gummikappen
Blechtreibschraube 3,5 x 19
Stellmotoren
Stellmotor oben
Stellmotor unten
Abdeckung
