Einbindung In Den Wasserkreislauf - Webasto Thermo Top Z/C Bedienungshinweise

Thermo Top Z/C, E

Einbindung in den Wasserkreislauf

HINWEIS:
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!

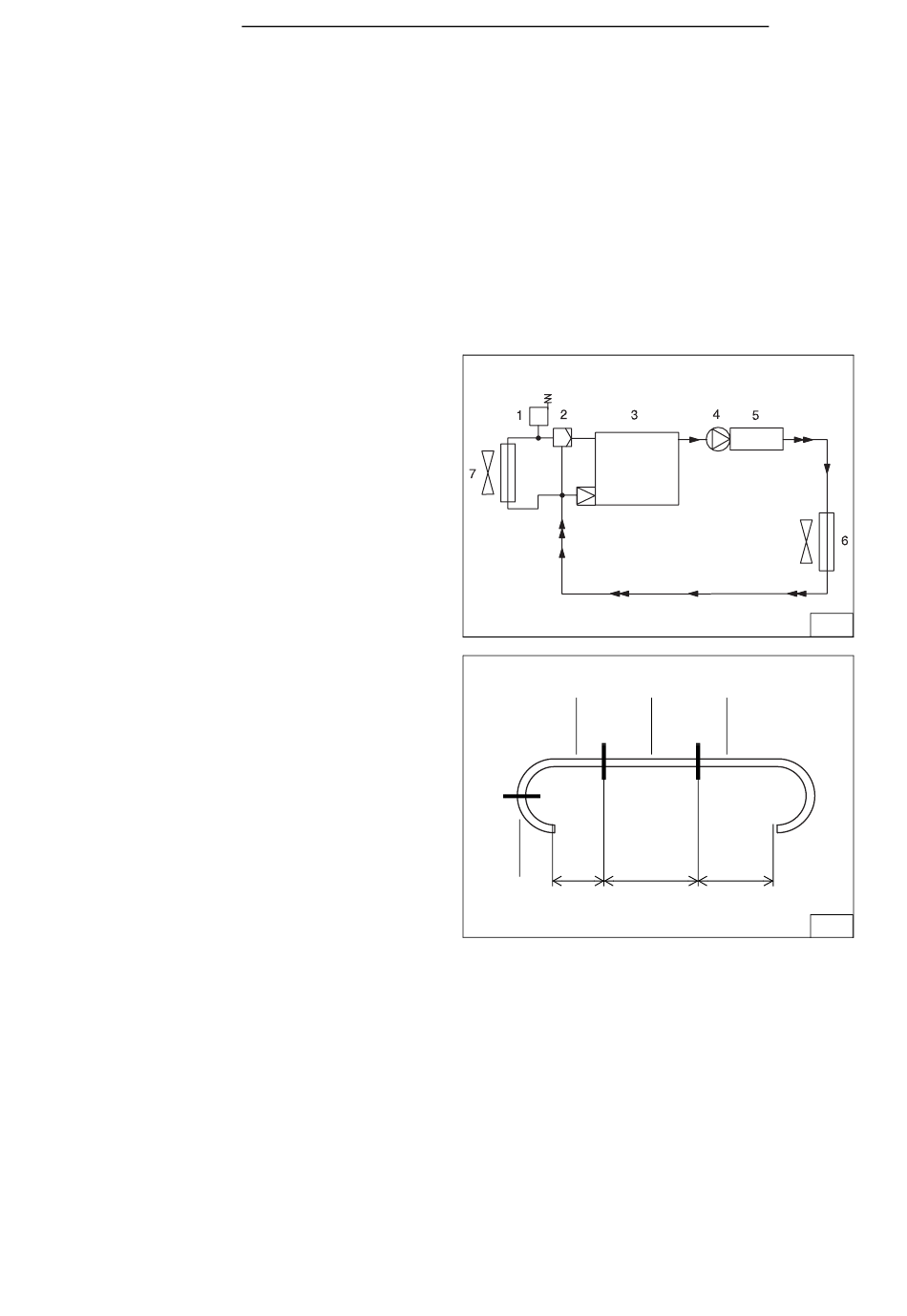

Im Folgendem wird eine Einbindung des Heizgerätes
"In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben (Bild 27)
Legende zu Bild 27:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
- Von dem im Lieferumfang beiliegenden Wasser-
schlauch 3 Schlauchstücke wie in Bild 28 dargestellt
ablängen:
1 x 230 mm + 90°-Bogen (28/1)
(von Umwälzpumpe-Wasseraustritt zu Heizgerät-
Wassereintritt)
1 x 890 mm (28/2)
(von fahrzeugeigenen Wasserschlauch Motoraus-
tritt zu Umwälzpumpe-Wassereintritt)
1 x 930 mm + 180°-Bogen (28/3)
(von Heizgerät-Wasseraustritt zu fahrzeugeigenen
Wasserschlauch Wärmetauscher-Wassereintritt)
- Beiliegenden Wärmeschutzschlauch 1000mm lang
auf Wasserschlauch 930mm lang (28/3) aufschie-
ben (mit auf 180°-Bogen aufschieben)
- Vom beiliegenden Wärmeschutzschlauch 1000mm
lang zwei Stücke 780mm und 220mm lang ablän-
gen
- Wärmeschutzschlauch 780mm lang auf Wasser-
schlauch 890mm lang (28/2) aufschieben
- Wärmeschutzschlauch 220mm lang auf Wasser-
schlauch 230mm lang (28/1) aufschieben (mit auf
90°-Bogen aufschieben)
12
ϑ
1 2
230
890
Abschnitt
RX 300
27
3
930
28
