Thermo Top Z/C, E
Flachsicherungshalter, Gebläserelais
und Massestützpunkt einbauen

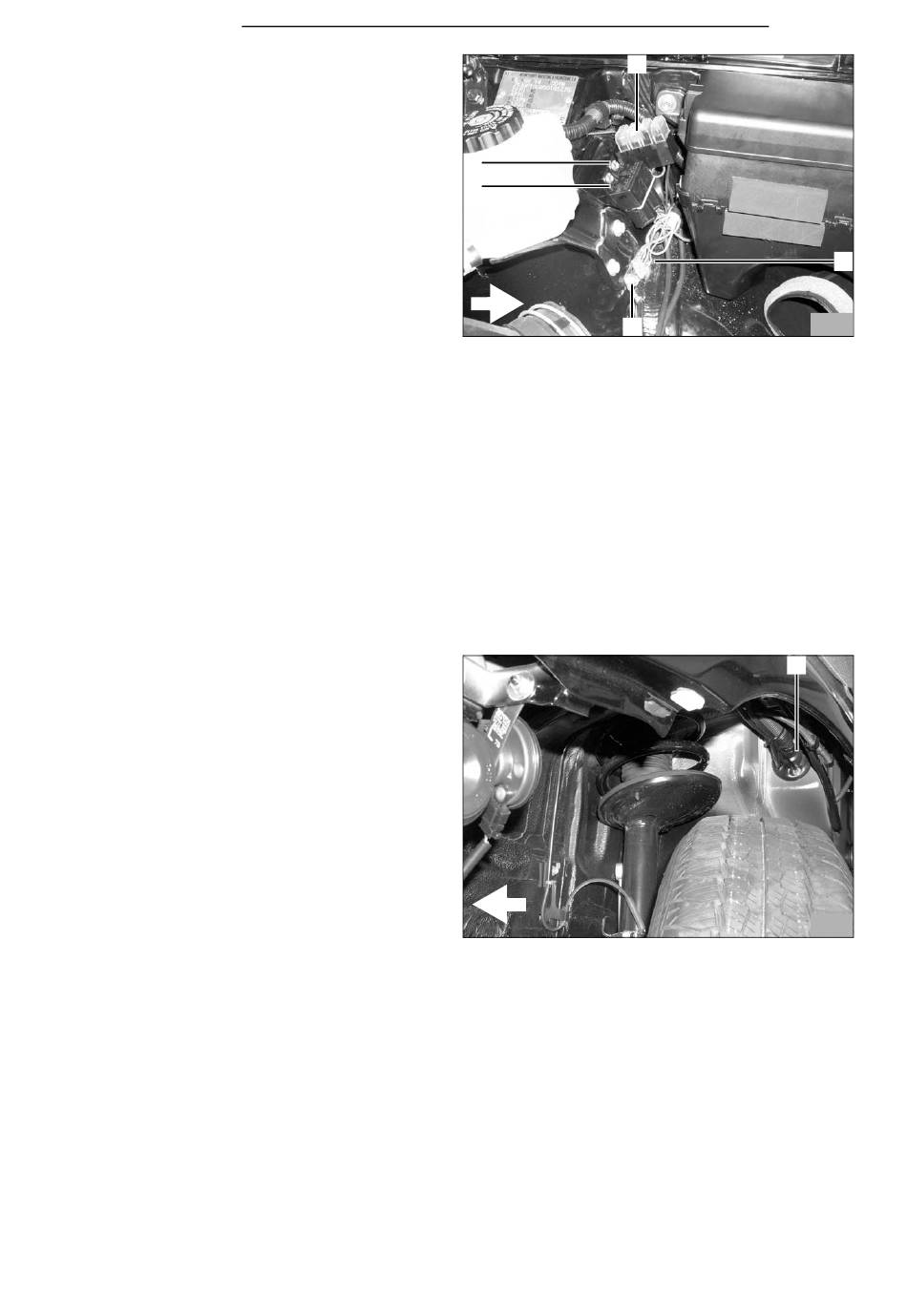

- Lochbild der Befestigungsplatte des Flachsiche-
rungshalters (7/1), des Gebläserelais K3 (7/5) und
Zusatzrelais K3.1 (7/4) wie in Bild 7 dargestellt auf
Radhaus übertragen
- Bohrung für Sicherungshalter ø 2,5 mm bohren
- Befestigungsplatte
Blechschraube 3,5x13 befestigen
- Flachsicherungshalter auf Befestigungsplatte auf-
stecken
- Plusleitung rot zur Batterie verlegen
- Bohrungen ø 4 mm für Gebläserelais K3 (7/5) und
Zusatzrelais K3.1 (7/4) bohren
- Gebläserelais K3 (7/5) und Zusatzrelais K3.1 (7/4)
mit Blechschrauben 5,5x9,5 befestigen
- Massestützpunkt (7/2) mit fahrzeugeigener Schrau-
be (7/3) an vorhandenem Massepunkt befestigen
- Kabelbaum Vorwahluhr, Gebläseansteuerung und
Leitungen vom Zusatzrelais K3.1 Klemmen 30 und
87a ins Radhaus verlegen und von dort durch vor-
handene Durchführung (8/1) in den Innenraum ver-
legen
- Kabelbaum Heizgerät auf dem Radhaus zum Ein-
bauort Heizgerät verlegen
6
des Sicherungshalters
5
4
mit
RX 300
1
3
1
2
7
8
