Einbindung In Den Wasserkreislauf - Webasto Thermo Top E Einbauanleitung

Thermo Top C, E

Einbindung in den Wasserkreislauf

HINWEIS:
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!

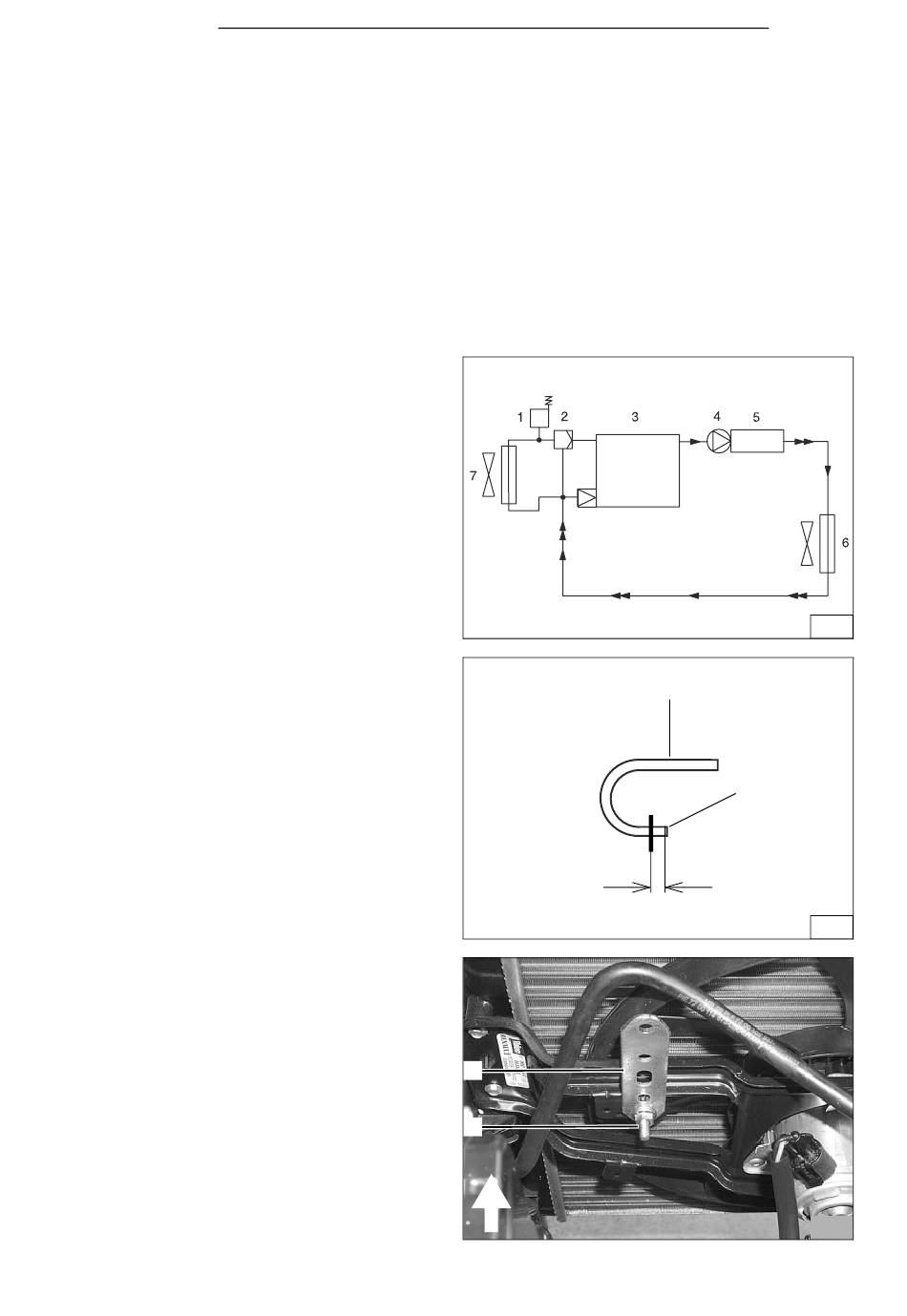

Im Folgenden wird eine Einbindung des Heizgerätes
"In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben (Bild 20)
Legende zu Bild 20:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
- Von dem im Lieferumfang beiliegenden 180°-Bogen
1 Schlauchstück wie in Bild 21 dargestellt ablängen
1 x 180°-Bogen (21/1) (Heizgerät-Wasseraustritt)
Nur für Fahrzeuge mit 1,2l 8V - Motor
- Lochband (22/2) gemäß Bild 22 mit Schraube
M6x20 (22/1) und Bundmutter am Träger des Küh-
lerlüfters befestigen
