Seite 1: Inhaltsverzeichnis

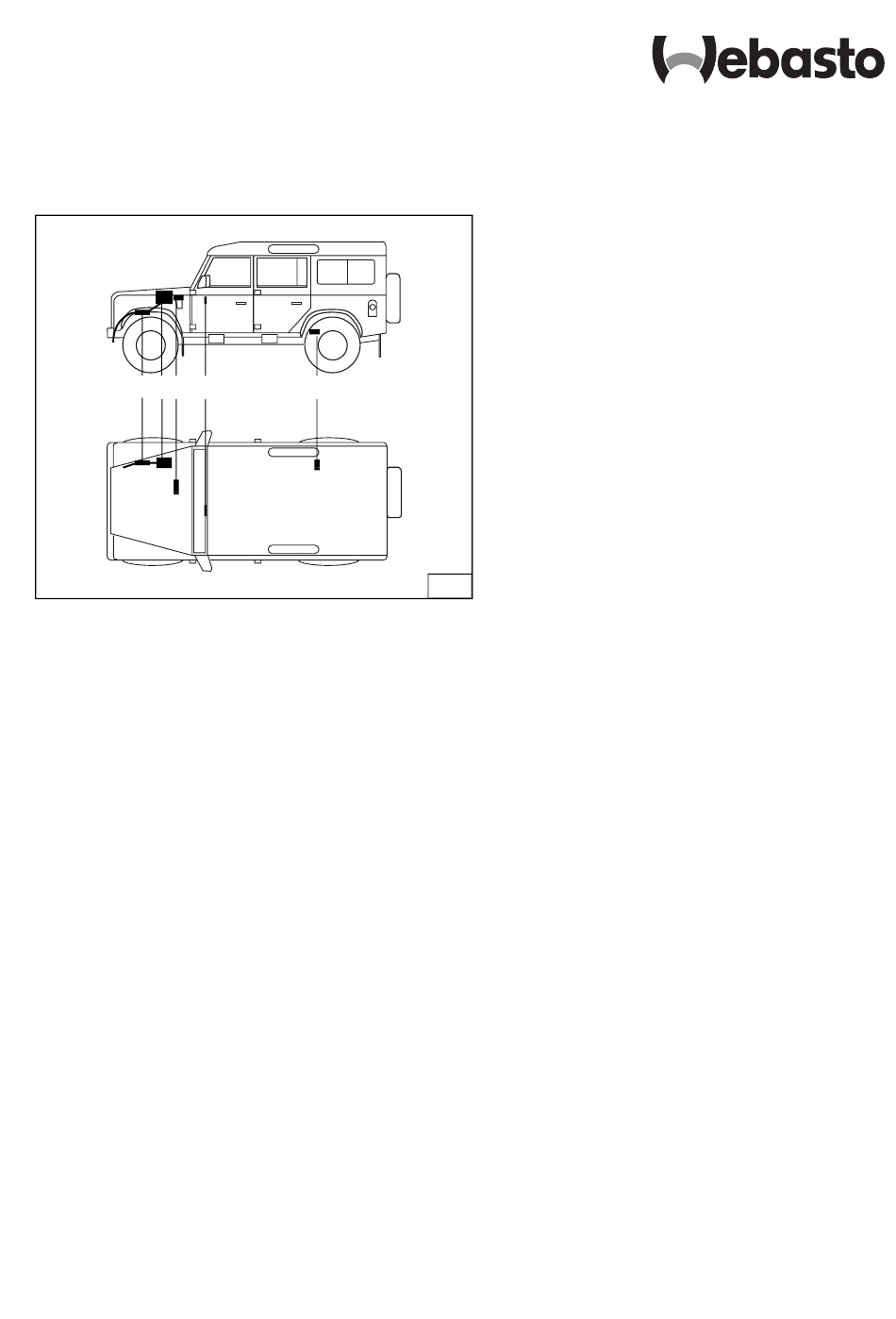

Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauanleitung (Verbindliche Einbauvorschrift) TT9903/04 Land Rover DEFENDER Td5 Modelljahr 1999 Alle Ausstattungsvarianten Typ: LD nur für Linkslenker Gültigkeit siehe Seite 2 Legende zu Bild 1 Heizgerät Thermo Top Z/C-D Fahrzeugtypen, Motortypen und Ausstattungs- Flachsicherungshalter und Gebläserelais...
Seite 2: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen...
Seite 3: Allgemeine Hinweise
Land Rover Defender Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C Land Rover Defender Flachsicherungshalter und Gebläserelais 1 2 3 - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/3), des Gebläserelais (3/1) und des Masse- stützpunktes (3/2) wie in Bild 3 dargestellt auf die Spritzwand übertragen - Bohrung für Sicherungshalter ø 2,5 mm und Geblä- serelais und Massestützpunkt ø...
Seite 5: Gebläseansteuerung
Land Rover Defender Thermo Top Z/C Gebläseansteuerung - Leitung grün/violett (4/2, 4/4) von der Fahrzeug- sicherung (15A) zum Gebläsemotor gemäß Bild 4 vor Stecker (4/3) trennen - Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 5 herstellen - Leitung schwarz (4/5) vom Gebläserelais K3/30 mit Leitung grün/violett (4/2) zum Gebläsemotor verbin-...
Seite 6: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top Z/C Land Rover Defender Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (6/2) und des Sommer-/Winterschalters (6/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten...
Seite 7: Heizgerät Vormontieren
Land Rover Defender Thermo Top Z/C Heizgerät vormontieren Abgasleitung - Abgasleitung gemäß Bild 8 ablängen Abschnitt Endstück Heizgerät-Schalldämpfer - Stehbolzen (9/1,2,3) in Heizgerät einschrauben 1 2 3 (Anzugsdrehmoment 10 Nm) - Abgasleitung (9/6) am Heizgerät aufstecken und mit Schlauchklemme (9/5) befestigen - Angasleitung gemäß...
Seite 8 Thermo Top Z/C Land Rover Defender - Halter (12/5) am Radhaus gemäß Bild 12 mit 2 Schrauben M6x20, 2 Karosseriescheiben und 2 Bundmuttern lose vormontieren - Lochband (12/3) mit kürzerem Ende am Halter mit Schraube M6x20 (12/4) und Bundmutter gemäß...
Seite 9: Einbindung In Den Wasserkreislauf Und Rückschlagventil
Land Rover Defender Thermo Top Z/C Einbindung in den Wasserkreislauf und Rückschlagventil HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes „In Reihe“ (Inline) in den Kühlwasserkreislauf des...
Seite 10 Thermo Top Z/C Land Rover Defender - Wasserschlauch mit 180°-Bogen (17/1) am Heizge- rät-Wassereintritt aufstecken, nach unten ausrich- ten und mit Schlauchschelle befestigen - Wasserschlauch (17/1) mit fahrzeugeigenem Was- serschlauch (17/2) vom Motoraustritt unter Verwen- dung eines Verbindungsrohres 20x15 und 2 Schlauchschellen verbinden - Wasserschlauch mit 90°-Bogen (18/3) mit fahrzeug-...
Seite 11: Brennluftansaugleitung
Land Rover Defender Thermo Top Z/C Brennluftansaugleitung - Endkappe (20/1) auf Brennluftansaugleitung (20/2) aufsetzen - Brennluftansaugleitung (20/2) am Heizgerät auf- stecken, mit Schlauchschelle befestigen und wie in Bild 20 dargestellt verlegen - Brennluftansaugleitung (20/2) mit Kabelbindern be- festigen Abgasanlage ACHTUNG: Bei der Montage der Abgasanlage auf ausreichend Abstand zu Schläuchen und Leitungen achten!
Seite 12: Brennstoffeinbindung
Thermo Top Z/C Land Rover Defender Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! HINWEIS: Einbaulage der Dosierpumpe beachten, siehe „Ein- bauanweisung“ Dosierpumpe - Bohrung ø 9 mm zur Befestigung der Dosierpumpe...
Seite 13 Land Rover Defender Thermo Top Z/C Tankentnahme - Spitze der Brennstoffentnahmeduchführung (24/1) abschneiden - Steigrohr auf 300 mm ablängen - Steigrohr Brennstoffentnahmedurchführung (24/1) einsetzen - Formschlauch (25/2) auf Steigrohr aufstecken und mit Schlauchschelle befestigen - Mecanyl-Brennstoffleitung (25/1) in Formschlauch einstecken und mit Schlauchschelle befestigen...
Seite 14 Thermo Top Z/C Land Rover Defender...
Seite 15 Land Rover Defender Thermo Top Z/C...
Seite 16: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe „Betriebsanweisung/Einbauanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
