Thermo Top Z/C
Heizgerät einbauen
HINWEIS:
Zur Befestigung des Heizgerätes nur die im Lieferum-
fang beiliegenden Spezialschrauben Typ EJOT PT
verwenden! (Anzugsdrehmoment 10Nm)
An Position (12/6) und (12/7) je 1 Distanzscheibe zwi-
schen Halter und Traverse einfügen!

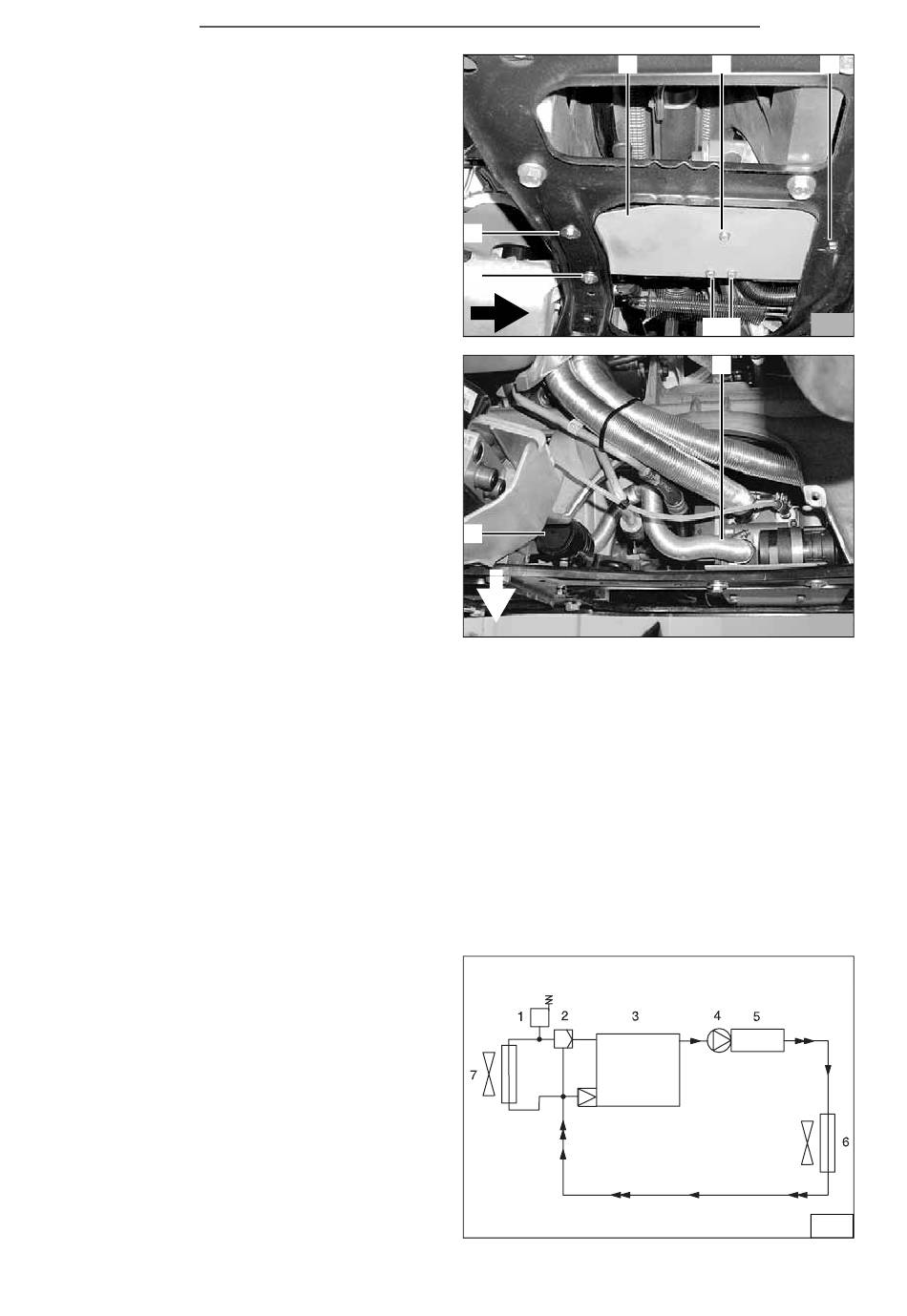

- Heizgerätehalter (12/1) mit 3 Schrauben M6x20
(12/3,6,7), 2 Distanzscheiben (12/6,7), 3 Karosse-
riescheiben und 3 Bundmuttern auf Quertraverse
gemäß Bild 12 befestigen
- Heizgerät mit 3 Ejotschrauben (12/2,4,5) auf Halter
(12/1) befestigen (Anzugsdrehmoment 10Nm)

Brennluftansaugleitung

HINWEIS:
Einbaulage des Luftansaugschalldämpfers beachten,
siehe „Einbauanweisung"!
- Brennluftansaugleitung (13/1) mit geschlitzter Seite
am Heizgerät-Brennluftstutzen aufstecken und mit
Schlauchschelle befestigen
- Luftansaugschalldämpfer (13/2) bis zum Anschlag
in Brennluftansaugleitung (13/1) eindrehen
- Brennluftansaugleitung gemäß Bild 13 formen
- Brennluftansaugleitung und Luftansaugschalldämp-
fer mit Kabelbindern befestigen

Einbindung in den Wasserkreislauf

HINWEIS:
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!
Im Folgenden wird eine Einbindung des Heizgerätes
„In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben (Bild 14)
Legende zu Bild 14:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
8
1
7
6
2
ϑ
Voyager
2 3
12
5 4
1
13
14
