Webasto Thermo Top Z/C Bedienungshinweise Seite 3

RX 300
Allgemeine Hinweise
- Blanke Karosseriestellen, z.B. an Bohrungen mit
Korrosionsschutz versehen
- Schläuche, Leitungen und Kabelbäume mit Kabel-
bindern sichern und an Scheuerstellen mit Schutz-
schlauch versehen
- Scharfe Kanten mit Kantenschutz (aufgeschnittener
Kraftstoffschlauch) versehen
Vorarbeiten
- Die nicht zutreffende Jahreszahl auf dem Duplikat-
schild entfernen
- Duplikatschild (Typschild) an geeigneter Stelle
sichtbar anbringen
- Tankdeckel öffnen, Tank belüften
- Tankdeckel wieder schließen
Motorraum
ACHTUNG:
Batterie abklemmen!
- Druck vom Kühlsystem ablassen!
- Batterie ausbauen
- Luftfiltergehäuse ausbauen
Fahrzeuginnenraum
- Fußraumverkleidung Fahrerseite ausbauen
- Hintere Sitzbank ausbauen
- Teppich im Bereich der hinteren Sitzbank nach vor-
ne klappen
- Beide Serviceklappen der Tankarmaturen abbauen
Fahrzeugaußenseite
- Stoßfänger abbauen
- Vorderen Unterfahrschutz abbauen
- Radhausverkleidung vorne links ausbauen
- Hupen (2/3) mit Halter (2/1) ausbauen
- Hupen vom Hupenhalter abbauen
- Scheinwerfer links ausbauen
- Resonator (2/2) ausbauen

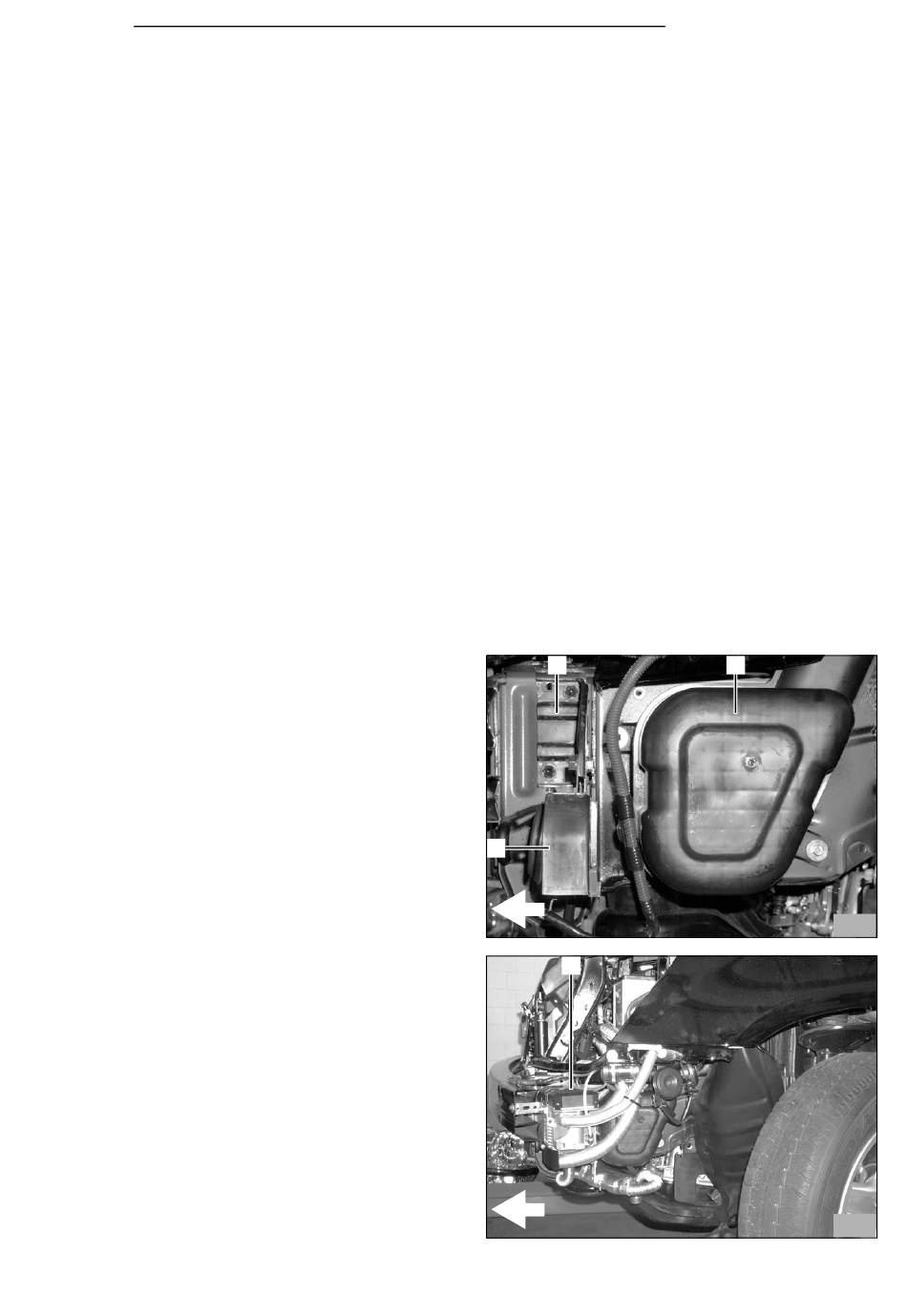

Einbauort Heizgerät
- Das Heizgerät (3/1) wird am Längsträger vorne
links, zwischen Radhaus und Stoßfänger, unter
dem Scheinwerfer eingebaut. Die Einbaulage ist
waagerecht und quer zur Fahrtrichtung, die Um-
wälzpumpe ist abgesetzt
1
3
1
Thermo Top Z/C, E
2
2
3
3
