Webasto Thermo Top Z/C Einbauvorschlag
Mazda demio benzin nur für linkslenker
Vorschau ausblenden
Andere Handbücher für Thermo Top Z/C:
- Einbauanleitung (45 Seiten) ,
- Bedienungshinweise (29 Seiten) ,
- Einbauvorschlag (27 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top - E
Zusatzheizung Thermo Top - Z/C
Prüfzeichen ~~~ S 316 / ~~~ S 292
4
5
1
2
3

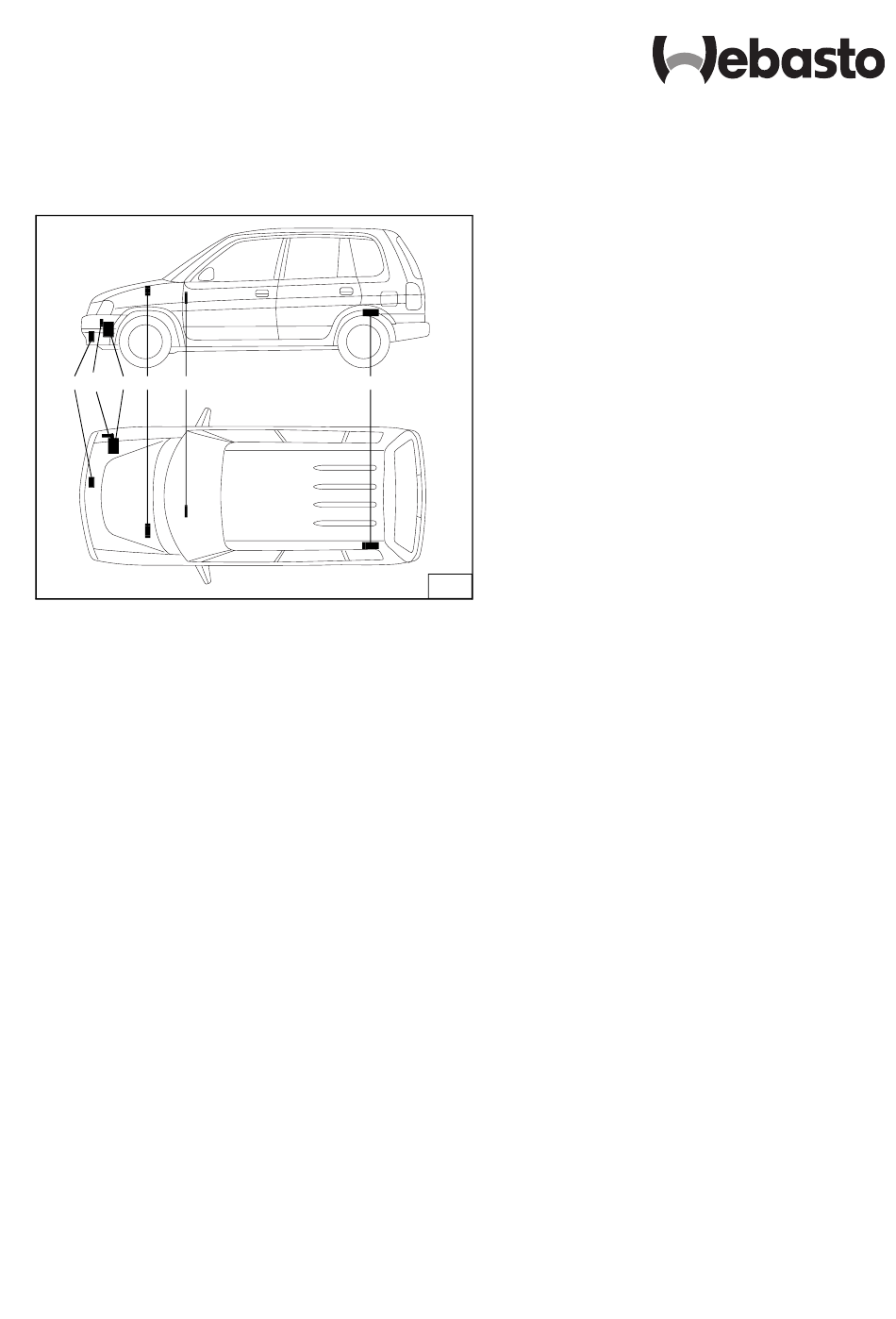

Legende zu Bild 1
1 Heizgerät Thermo Top Z/C, B
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Brennluftansaugleitung
6 Dosierpumpe
Spezialwerkzeug
Drehmomentschlüssel für 2,0 - 10 Nm
Abklemmzangen
TORX E5 Nuß
Inhaltsverzeichnis
Mazda Demio
Heizgerät / Einbaukit
Gültigkeit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Flachsicherungshalter und Gebläserelais
Gebläseansteuerung
Vorwahluhr und
Option Sommer-/Winterschalter
Einbau Heizgerät
Einbindung in den Wasserkreislauf
Abgasanlage
Ident.-Nr. 13 000 56A Printed in Germany
6
1
2
2
2
3
3
3
4
4
5
6
9
11
06/00
Druck: Steffen
Einbauvorschlag
Mazda Demio
Benzin
nur für Linkslenker
Gültigkeit siehe Seite 2
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in diesem Einbauvorschlag
aufgeführt sind, wurden nicht geprüft.
Ein Einbau nach diesem Einbauvorschlag kann
aber möglich sein.
1
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
Brennluftansaugleitung
Brennstoffeinbindung
Abschließende Arbeiten
© Webasto Thermosysteme GmbH Germany
13
13
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z/C
Inhaltszusammenfassung für Webasto Thermo Top Z/C
- Seite 1 Ein Einbau nach diesem Einbauvorschlag kann aber möglich sein. In jedem Fall sind die Zulassungsvorschriften auf Seite 2 zu beachten! Legende zu Bild 1 1 Heizgerät Thermo Top Z/C, B 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Brennluftansaugleitung...
-
Seite 2: Heizgerät / Einbaukit
Ausschluß irgendwelcher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Einbauvorschlag notwendig werden. In jedem Fall sind jedoch die Vorschriften der “Einbauanweisung” und “Betriebsanweisung” Thermo Top Z/C zu befolgen. Die entsprechen- den Regeln der Technik sind beim Einbau einzuhalten. - Seite 3 Mazda Demio Thermo Top Z/C; E Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
-
Seite 4: Flachsicherungshalter Und Gebläserelais 1
Thermo Top Z/C; E Mazda Demio Flachsicherungshalter und Gebläserelais HINWEIS: Beim Bohren auf dahinter liegende Bauteile achten - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/3), des Gebläserelais (3/2) und des Masse- stützpunkt (3/1) wie in Bild 3 dargestellt auf die Spritzwand übertragen... -
Seite 5: Option Sommer-/Winterschalter
Mazda Demio Thermo Top Z/C; E Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (7/2 bzw. 8/2) und des Sommer-/Winterschalters (7/1 bzw. 8/1) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr (7/2 bzw. -
Seite 6: Einbau Heizgerät
Thermo Top Z/C; E Mazda Demio Einbau Heizgerät HINWEIS: Bei Fahrzeugen vor dem Facelift (Modelljahr 2000) ist das Blech gemäß Bild 10 geformt. Zwischen Heizge- rät und Blech werden 2 Karosseriescheiben bei Posi- tion 10/1 eingefügt HINWEIS: Bei Fahrzeugen nach dem Facelift (Modelljahr 2000) ist das Blech gemäß... -
Seite 7: Heizgerät Vormontieren
Mazda Demio Thermo Top Z/C; E Heizgerät vormontieren Abschnitt Von den im Lieferumfang beiliegenden 2 Wasser- schläuchen je 1 Schlauchstück wie in Bild 13 und Bild 14 dargestellt ablängen: 1 x 1150 mm + 180°-Bogen (13/1) (von Heizgerät-Wasseraustritt zu fahrzeugeigenem Wasserschlauch Wärmetauscher) -
Seite 8: Heizgerät Einbauen
Thermo Top Z/C; E Mazda Demio Heizgerät einbauen - Kabelbaum am Heizgerät aufstecken - Heizgerät mit Ejotstehbolzen gemäß Bild 18 in die Bohrungen (17/1,2) einsetzen (Karosseriescheiben, bzw. Distanzmutter befinden sich zwischen Heizge- rät und Karosserie) - Heizgerät mit Bundmuttern (18/1,3) und Karosserie-... -
Seite 9: Einbindung In Den Wasserkreislauf
Mazda Demio Thermo Top Z/C; E Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgenden wird eine Einbindung des Heizgerätes „In Reihe“ (Inline) in den Kühlwasserkreislauf des... - Seite 10 Thermo Top Z/C; E Mazda Demio - Fahrzeugeigenen Wasserschlauch (24/1,2) vom Motor zum Wärmetauscher abklemmen - Fahrzeugeigenen Wasserschlauch (24/1,2) vom Motor zum Wärmetauscher gemäß Bild 24 trennen - Schlauchstück (24/1 bzw. 25/2) am Motoraustritt lö- sen und gemäß Bild 25 nach rechts oben drehen - Schlauchstück (25/2) wieder befestigen...
- Seite 11 Mazda Demio Thermo Top Z/C; E Abgasanlage Abgasleitung ACHTUNG: Bei der Montage der Abgasanlage auf ausreichenden Abschnitt Endstück Heizgerät-Schalldämpfer Abstand zu Schläuchen und Leitungen achten! - Abgasleitung und Abgasleitungs-Endstück gemäß Bild 28 ablängen - Bohrung ø 9 mm (29/1) gemäß Bild 29 bohren und...
- Seite 12 Thermo Top Z/C; E Mazda Demio - Verkleidung (32/1) gemäß Bild 32 ausschneiden - Abgasleitung (33/2) am Heizgerät (33/4) aufstecken und mit Schlauchklemme lose vormontieren - Abgasleitung gemäß Bild 33 formen - Gummiprofil (rot) (33/3) gemäß Bild 33 aufschieben - Abgasleitung (33/2) am Abgasschalldämpfer (33/1) aufstecken und mit Schlauchklemme befestigen - Gummiprofil (32/2, 33/3) gemäß...
- Seite 13 Mazda Demio Thermo Top Z/C; E Brennluftansaugleitung HINWEIS: Einbaulage des Luftansaugschalldämpfers beachten, siehe „Einbauanweisung“ - Brennluftansaugleitung (36/1) mit geschlitzter Seite am Heizgerät-Brennluftstutzen aufstecken und mit Schlauchschelle befestigen - Luftansaugschalldämpfer (36/2) bis zum Anschlag in Brennluftansaugleitung eindrehen - Brennluftansaugleitung gemäß Bild 36 verlegen...
- Seite 14 Thermo Top Z/C; E Mazda Demio - Winkel (38/2) gemäß Bild 38 mittels Schraube M6x20 (38/6), Federring und Distanzscheibe 8mm (38/7) zusammen mit dem Einfüllstutzen (38/1) be- festigen - Dosierpumpe (38/3) mit Schwingmetallpuffer (38/5), gummierter Rohrschelle (38/4) und Bundmuttern am Winkel befestigen - Mecanyl-Brennstoffleitung (39/1) mit Schlauchstück...
- Seite 15 Mazda Demio Thermo Top Z/C; E - Tankarmatur gemäß Herstellerangaben ausbauen - Beiliegenden Kraftstoffschlauch (42/2) auf Rück- laufleitung (42/1) aufschieben und mit Schlauch- schelle befestigen - Kraftstoffschlauch (42/2) ca. 3-5mm über dem Tankboden schräg ablängen - Tankarmatur gemäß Herstellerangabe einbauen...
-
Seite 16: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe „Betriebsanweisung/Einbauanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 17 Anreißschablone für Thermo Top Z/C MAZDA DEMIO Ø8mm bohren diese Bohrung ist nicht bei allen Fahrzeugen vorhanden vorhandene Bohrung Ø8mm bohren (ausschneiden)
