LEXUS LS400

Einbindung in den Wasserkreislauf

HINWEIS:
Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen!
Auslaufendes Kühlwasser mit geeignetem Behälter
auffangen!
Wasserschläuche knickfrei verlegen!

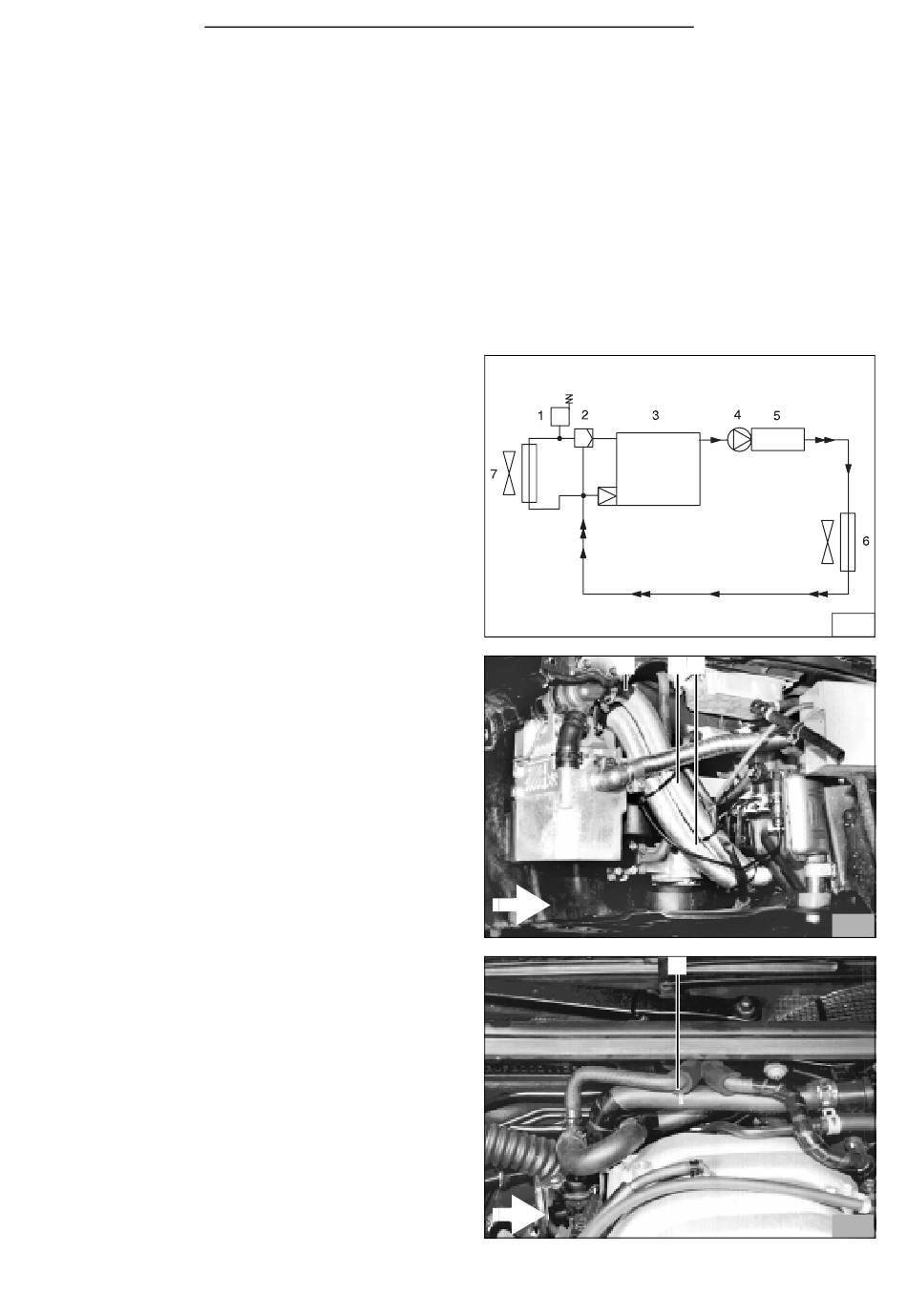

Im Folgendem wird eine Einbindung des Heizgerätes
"In Reihe" (Inline) in den Kühlwasserkreislauf des
Fahrzeuges beschrieben (Bild 18)
Legende zu Bild 18:
1 Ausgleichsbehälter
2 Kühlerthermostat
3 Fahrzeugmotor
4 Umwälzpumpe (Heizgerät)
5 Heizgerät
6 Heizungswärmetauscher (Fahrzeug)
7 Kühler
- Wasserschlauch 1450 mm lang (19/1) mit 90°-Bo-
gen auf Heizgeräte-Wassereintritt aufstecken und
mit Schlauchschelle befestigen
- Wasserschlauch-Ende mit Pfeil „Wassereintritt"
markieren
- Beigelegten Wärmeschutzschlauch (2500 mm lang)
bei 1200 mm trennen und Länge 1200 mm (19/2)
auf Wasserschlauch (19/1) aufstecken
- Wärmeschutz 1300 mm lang (19/3) auf Wasser-
schlauch (1680 mm lang) aufstecken
- Beide Wasserschläuche am rechten Längsträger
zur Spritzwand im Motorraum führen
- Fahrzeugeigenen Wasserschlauch (20/1) mit Ab-
klemmzangen abklemmen und gemäß Bild 20 tren-
nen
