Heizgerät einbauen
HINWEIS:
Zur Befestigung des Heizgerätes nur die im Lieferum-
fang beiliegenden Spezialschrauben Typ EJOT PT
verwenden! (Anzugsdrehmoment 10 Nm)
HINWEIS:
An Position (19/3) werden 2 Scheiben zwischen Heiz-
gerät und Halter eingefügt!

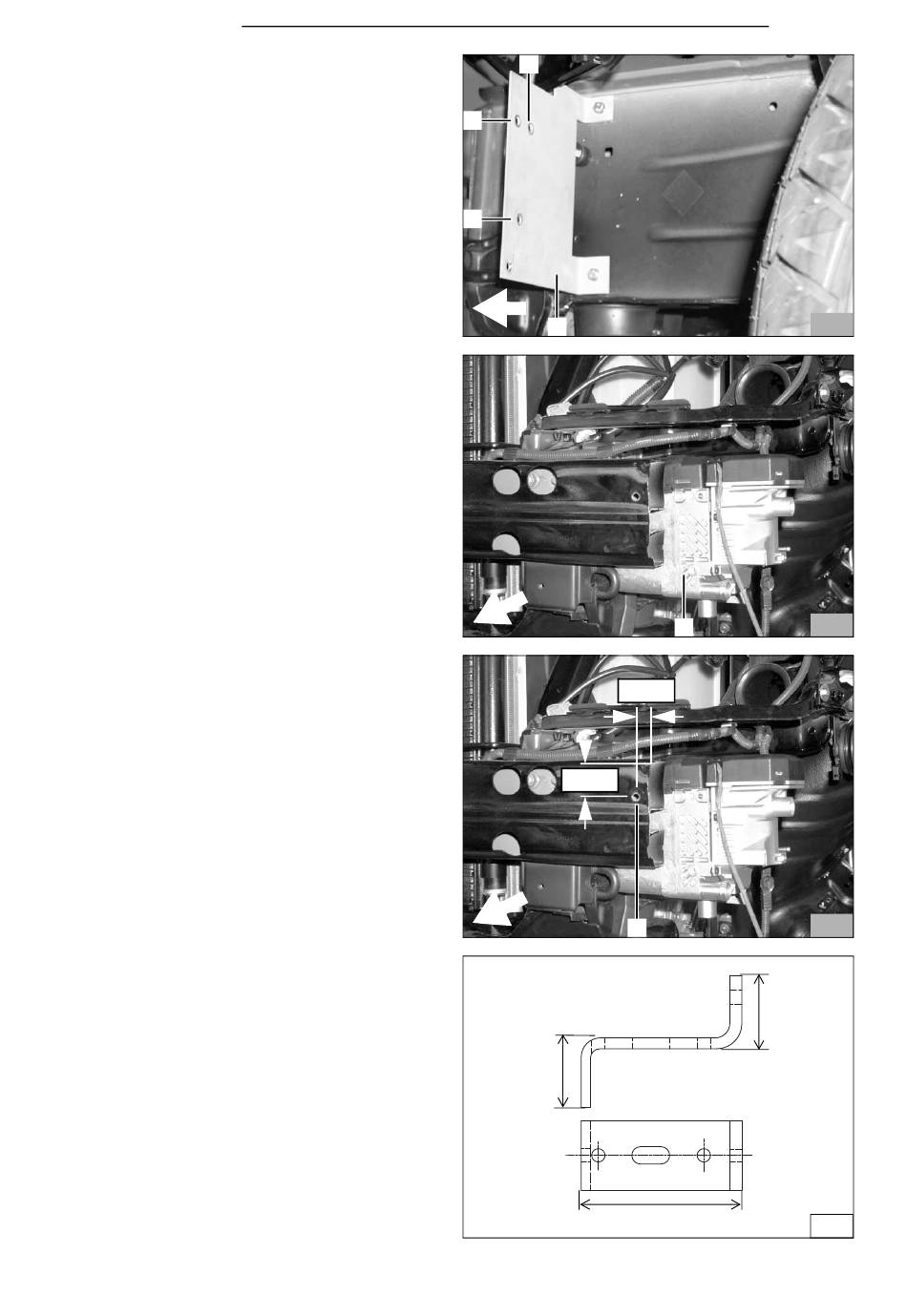

- Heizgerät (20/1) gemäß Bild 20 in Halter (19/2) ein-
setzen
- Heizgerät (20/1) mit 2 Ejotschrauben an Position
(19/1,4), sowie mit 1 Ejotschraube an Position
(19/3) und 2 Scheiben gemäß Bild 20 befestigen
(Anzugsdrehmoment 10 Nm)
- Bohrung ø 7,0mm (21/1) gemäß Bild 21 bohren
- Beiliegendes Lochband gemäß Bild 22 abwinkeln
