RX 300

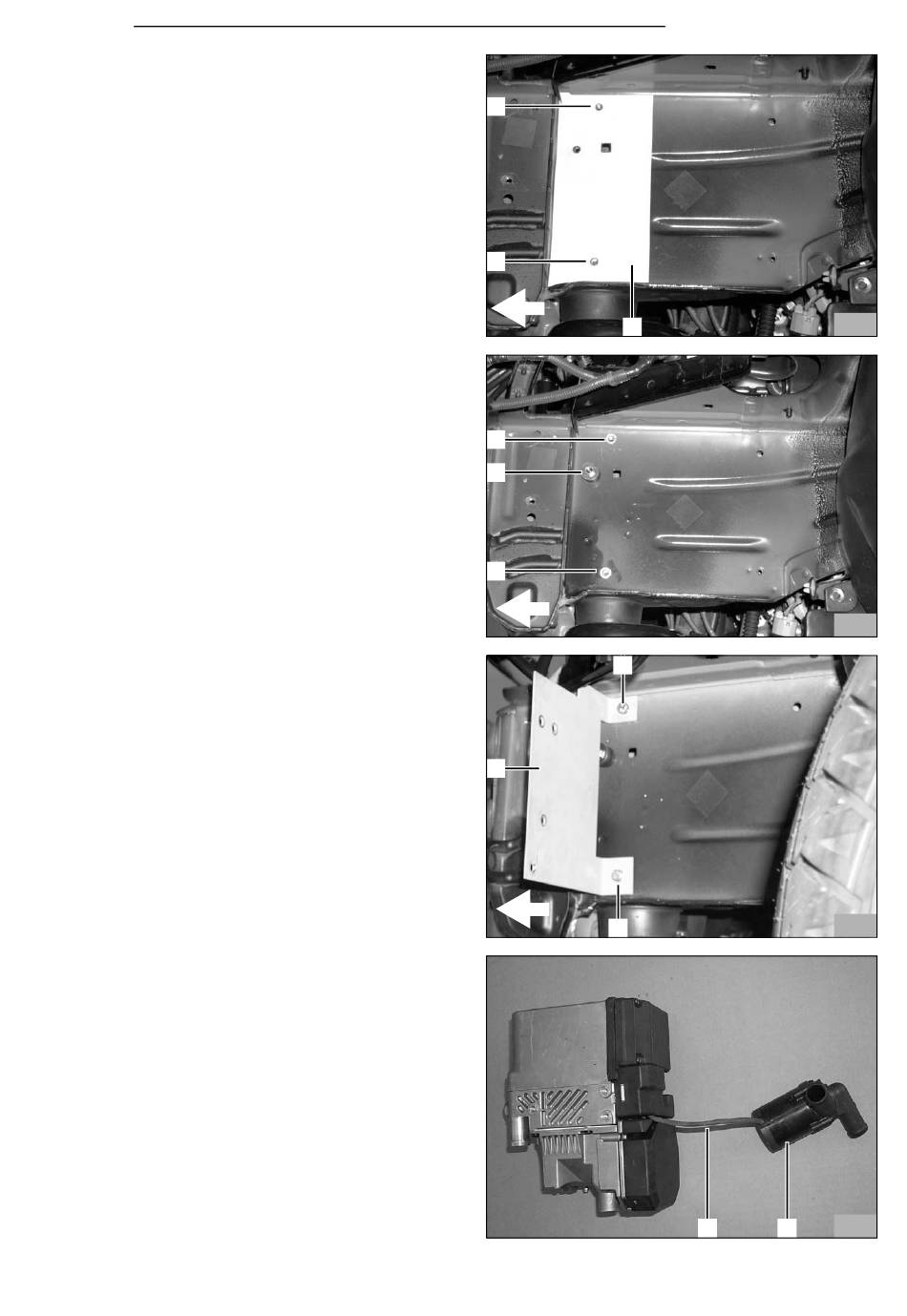

- Schablone (15/1) gemäß Bild 15 am Längsträger
anlegen
- Lochbild (15/2,3) auf Längsträger übertragen
- Schablone entfernen
- Bohrungen ø 9,0mm (16/1,3) bohren und Einniet-
muttern einsetzen
- Gummiaufhängung (16/2) wieder einbauen
Halter (17/3) mit Schrauben M6x20 (17/1,2) und Fe-
derringen am Längsträger befestigen
Heizgerät vormontieren
- Umwälzpumpe (18/1) gemäß Bild 18 vom Heizgerät
abbauen, dabei Kabel (18/2) angesteckt lassen
3
2
1
3
2
1
1
3
2
Thermo Top Z/C, E
2 1
15
16
17
18
9
