Thermo Top Z/C, E
Gebläseansteuerung

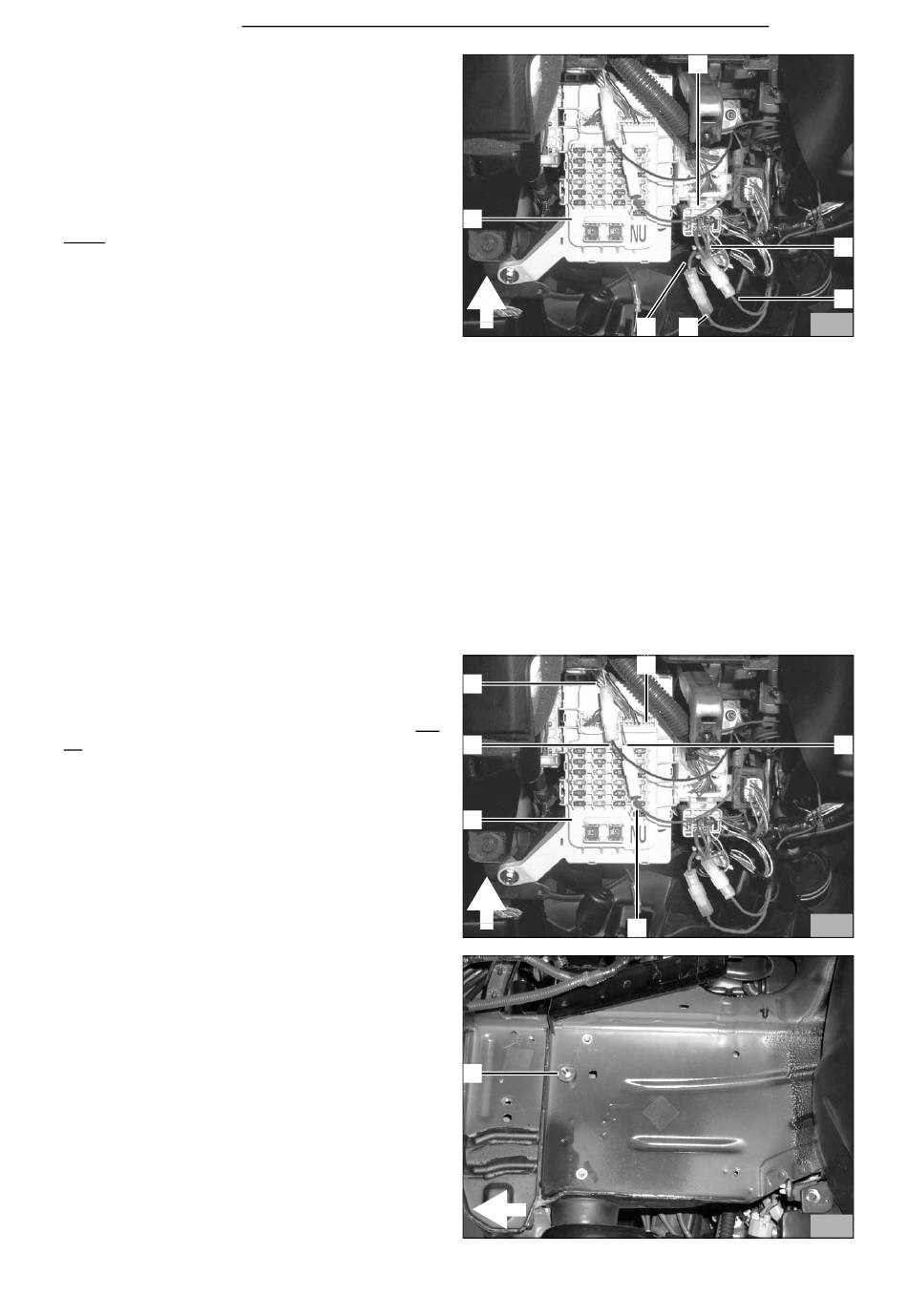

- Die Gebläseansteuerung erfolgt am fahrzeugeige-
nen Gebläserelais (11/1) des Sicherungs-/Relais-
trägers (11/6/2) im Fußraum der Fahrerseite
- Verbindungen gemäß Schaltplan Bild 6 mit Flach-
steckverbindern herstellen
- Leitung blau/rot (11/2,5) vom Gebläserelais (11/1)
Pin 2 (unten links) zum Gebläsemotor ca. 50mm
hinter dem Gebläserelais trennen
- Leitung rot (11/3) vom Gebläserelais K3/87a mit Lei-
tung blau/rot (11/2) vom fahrzeugeigenen Gebläse-
relais verbinden
- Leitung schwarz (11/4) vom Gebläserelais K3/30
mit Leitung blau/rot (11/5) zum Gebläsemotor ver-
binden
- Die Ansteuerung des Klimasteuergerätes erfolgt am
Stecker 1K (13/1) des Sicherungs-/Relaisträgers
(13/4) im Fußraum der Fahrerseite
- Leitung rot/weiß (13/2,6) vom Stecker 1K (13/1) Pin
13 (unten links) zum Klimasteuergerät ca. 50mm
hinter dem Stecker 1K trennen
- Leitung schwarz (13/5) vom Zusatzrelais K3.1/30
mit Leitung rot/weiß (13/6) zum Klimasteuergerät
verbinden
- Leitung rot (13/3) vom Zusatzrelais K3.1/87a mit
Leitung rot/weiß (13/2) zum Stecker (1K) verbinden
Einbau Heizgerät
Einbauort vorbereiten
- Gummiaufhängung (14/1) ausbauen
