4.7 Verbinden der Enthärtungsanlage mit dem Salzvorratsbehälter
6
4

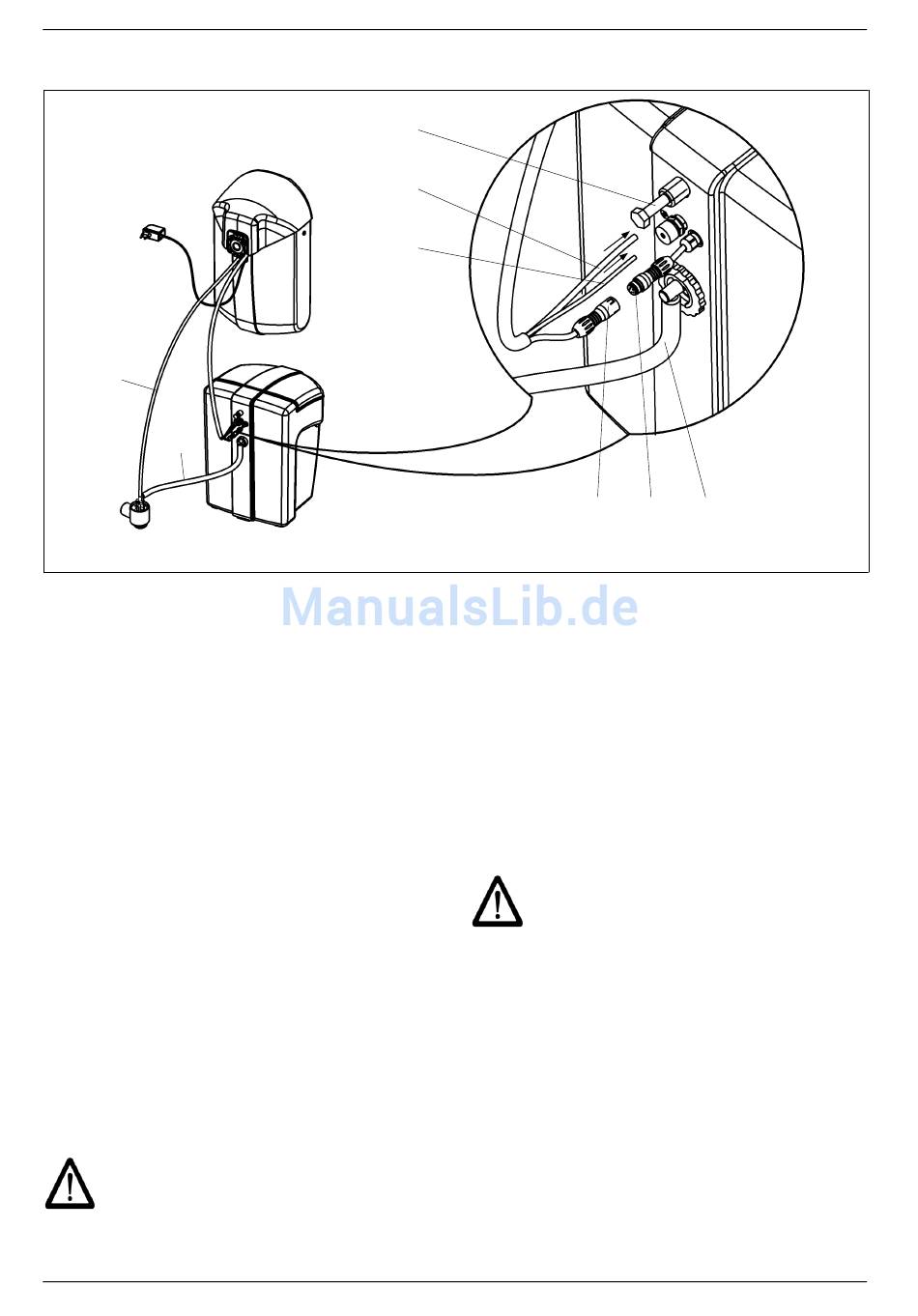

Abb. 9: Montage des Salzvorratsbehälters
1 Füllschlauch (blau)
2 Saugschlauch (schwarz)
3 Steckverbinder für Elektrodenkabel
(Kontakt mit Wasser unbedingt vermeiden!)
4 Überlaufschlauch
5 Wandabstandshalter
6 Abwasserschlauch
Vorgehensweise (siehe Abb. 9):
1. Den Füllschlauch (1) (blau) durch die
Öffnung im Salzvorratsbehälter über den
Stutzen schieben.
2. Den Saugschlauch (2) (schwarz) durch
die Überwurfmutter und Dichtung bis
zum Anschlag einstecken und handfest
anziehen.
3. Den Stecker (3a) des Elektrodenkabels
bis zum Anschlag in die Kabeldose (3b)
einstecken.
Beim Zusammenstecken unbe-
dingt darauf achten, dass die bei-
den weißen Markierungen überei-
nander liegen (korrekte Polung)!
Installation
5
1
2
Der Salzvorratsbehälter kann unterhalb der
Enthärtungsanlage oder daneben auf dem
Boden platziert werden.
Stecker und Kabeldose dürfen bei
der Montage nicht mit Wasser in
Berührung kommen!
4. Den Überlaufschlauch (4) über den
Stutzen schieben.
5. Den Wandabstandshalter (5) ca. 30 mm
herausdrehen.
