schäden an Haus und Einrichtungen entste-
hen.
Profilflanschdichtung

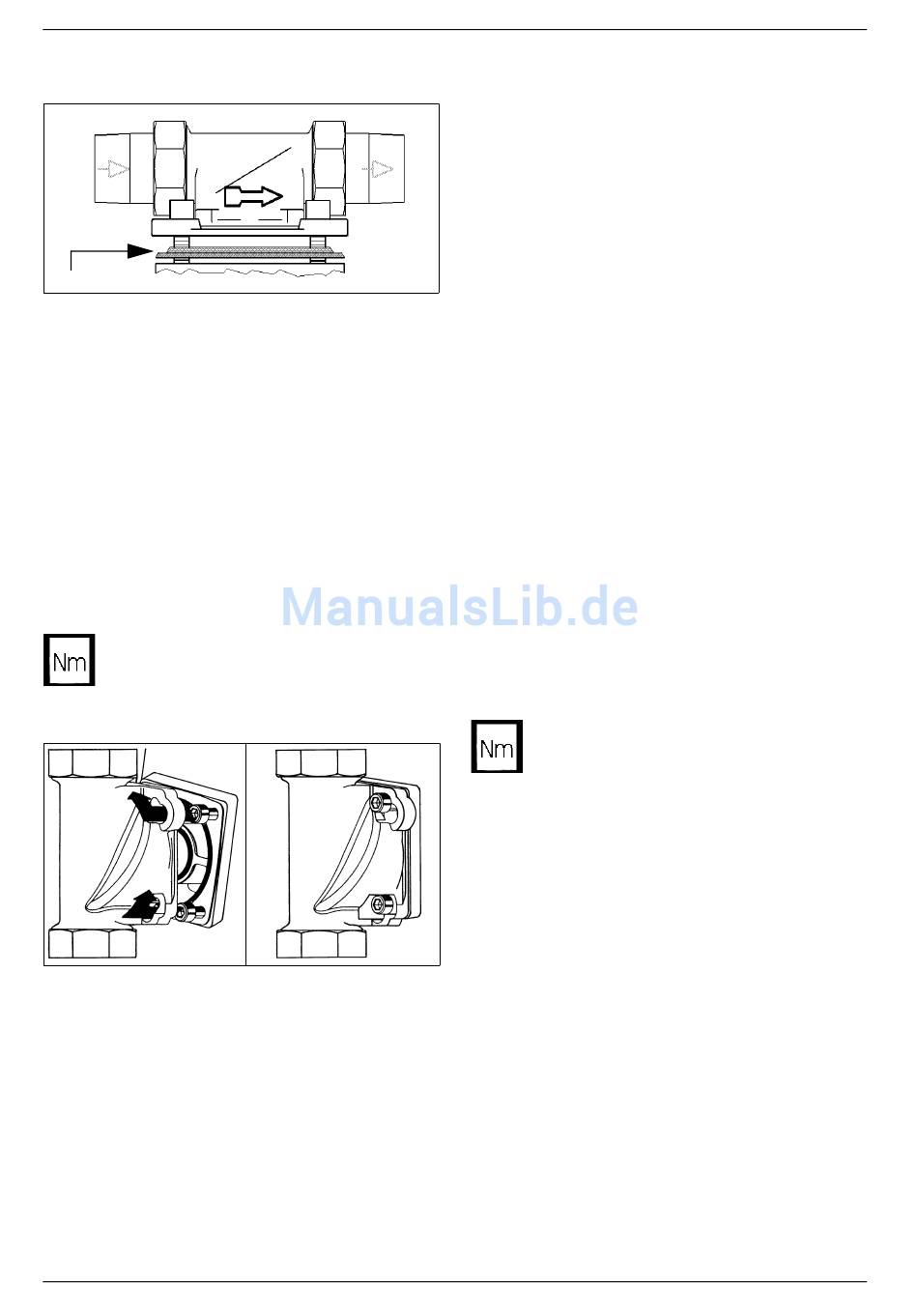

Abb. 6: Einbaudrehflansch
– Die Enthärtungsanlage anheben und ca.
30° gegen Uhrzeigersinn schwenken.
– An den Einbaudrehflansch so ansetzen,
dass die Schraubenköpfe durch die Ba-
jonettbohrungen hindurchgehen (siehe
Abb. 7 I).
– Die Enthärtungsanlage ca. 30° im Uhr-
zeigersinn zurück schwenken.
– Die vier Zylinderschrauben M6x130 fest
anziehen (siehe Abb. 7 II).
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Enthärtungsanlage nicht be-
schädigt bzw. verspannt wird!
Abb. 7: Einbaudrehflansch mit Bajonett
Nach der Montage der Enthärtungsanlage
die Wandabstützung so weit herausschrau-
ben, bis sie an der Verkleidung der Enthär-
tungsanlage anliegt und das Gerät senk-
recht zur Wand hängt.
I
JUDO i-soft safe
Installation
4.5 Montage des
Umgehungsventils (Zubehör)
Durch den Einsatz eines Umgehungsventils
zwischen Einbaudrehflansch und Enthär-
tungsanlage ist auch bei eventuellen War-
tungsarbeiten an der Anlage eine kontinu-
ierliche Entnahme von unbehandeltem
Trinkwasser möglich.
– Zunächst die Rohrleitung mit dem neu
installierten
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
ventil) und den Montagedeckel des
Einbaudrehflanschs entfernen.
– Das Umgehungsventil auf der mit dem
eingegossenen Buchstaben „R" (Rohr)
gekennzeichneten Flanschseite mit dem
Einbaudrehflansch durch Einrasten des
Bajonetts verbinden (siehe Abb. 8).
– Die vier Zylinderschrauben M6x25 fest
anziehen.
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt!
II
Das Handrad des Umgehungsventils kann
beliebig nach oben oder auch seitlich stehen.
Der Einbau sollte so erfolgen, dass nach
den örtlichen Gegebenheiten das Handrad
gut zugänglich ist.
Einbaudrehflansch JQE
