4.3 Montage der Wandabstützungs-
komponenten
Wandabstützung

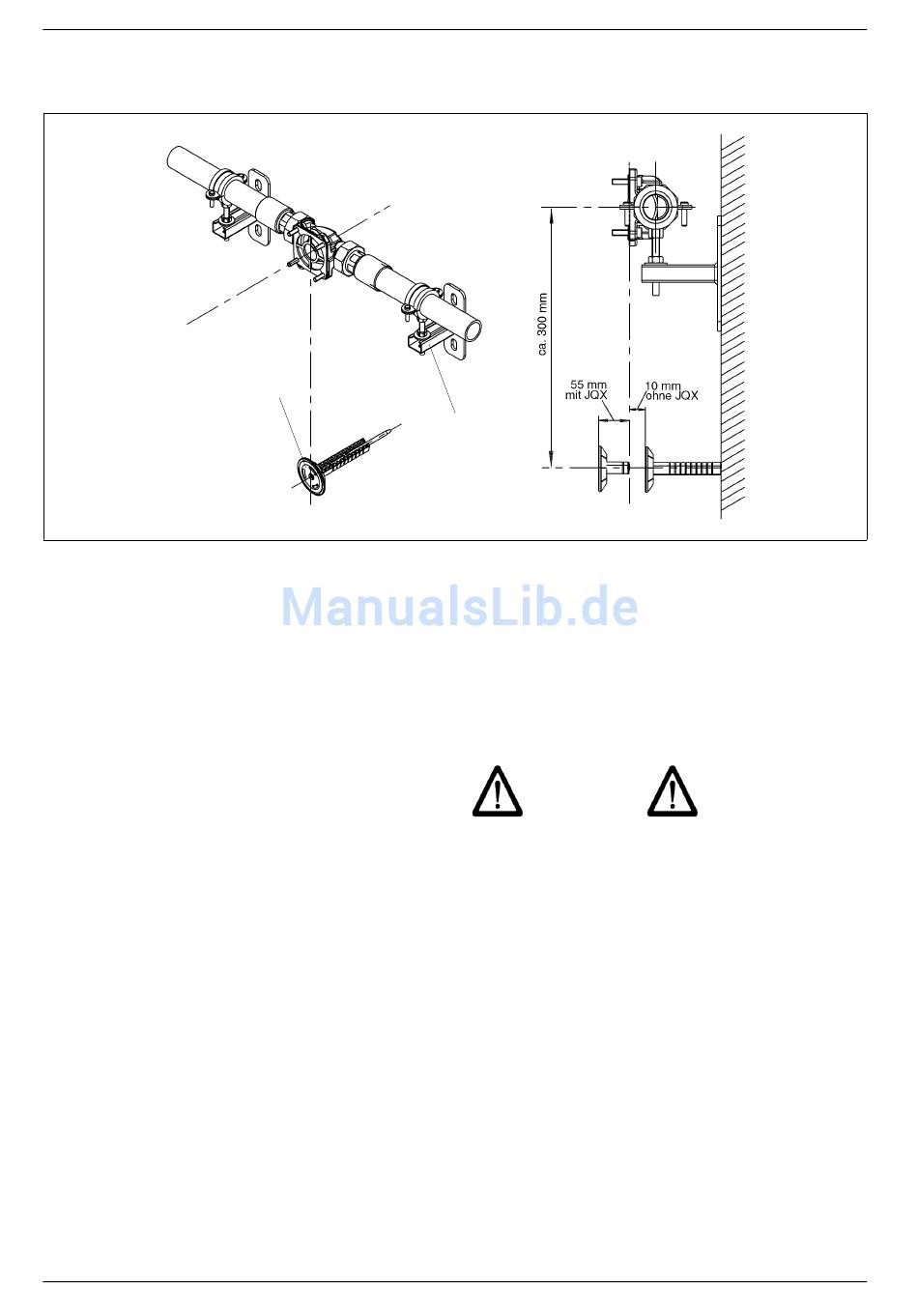

Abb. 5: Wandabstützungskomponenten
Die Wandabstützung sorgt für eine sichere Abstützung des Geräts und verhindert so eine
Drehbewegung des Geräts um die Rohrleitung. Die Montage der Wandabstützung (Best.-Nr.
2201397) wird in der zugehörigen Montageanleitung näher beschrieben.
Das Konsolen-Set (Best.-Nr. 2201396) dient vornehmlich zur Entlastung und Fixierung der
Rohrleitung.
4.4 Montage der Enthärtungsanla-
ge ohne Umgehungsventil
– Zunächst die Rohrleitung mit dem neu
installierten Einbaudrehflansch
spülen. Der Einbaudrehflansch ist noch
durch den schwarzen Montagedeckel
verschlossen.
– Anschließend das Wasser wieder ab-
sperren (am Haupthahn bzw. Absperr-
ventil) und den Montagedeckel des
Einbaudrehflanschs entfernen.
Der Anschlussflansch der Enthärtungsanla-
ge ist durch eine weiße Schutzscheibe ab-
gedeckt. Diese Schutzscheibe ist durch vier
Zylinderschrauben M6x130 befestigt.
12
Installation
Konsolen-Set
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
JQE
flansch greifen (Quetschgefahr).
– Alle vier Zylinderschrauben M6x130 lö-
sen,
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Das Profil der Profilflanschdichtung muss
zum Einbaudrehflansch
Abb. 6). Wird dies nicht beachtet, kann es
zu Undichtheiten und zum Austreten von
Wasser kommen. Dabei können Wasser-
JUDO i-soft safe
jedoch nicht herausschrauben
zeigen (siehe
