Judo JPF-QC 1,5" Einbauanleitung Und Betriebsanleitung
Rückspül-schutzfilter 1,5" - dn 100
Inhaltsverzeichnis
Quicklinks
Achtung:
Vor Einbau und Inbetriebnahme
die Einbau- und Betriebsanleitung
und Sicherheitshinweise lesen
und beachten!
Immer dem Betreiber übergeben.
Abb.: JPF-QC 1½" - 2"
Einbau- und
Betriebsanleitung
JUDO
PROFI-QUICK CONTROL
Rückspül-Schutzfilter 1½" - DN 100
Gültig für: EU-Länder und Schweiz
Sprache: deutsch

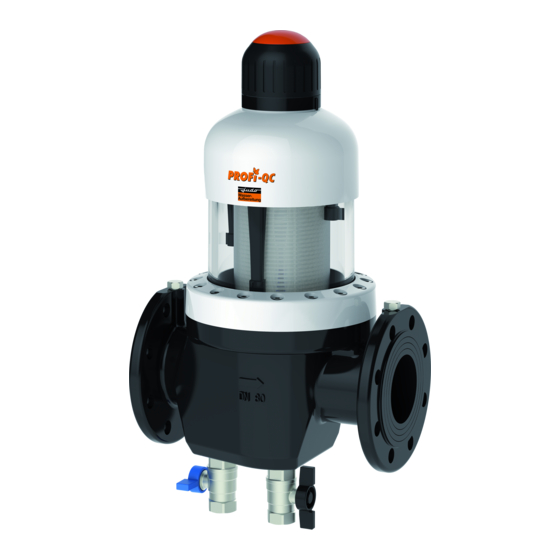

Abb.: JPF-QC DN 65 - 100
Inhaltsverzeichnis
Verwandte Anleitungen für Judo JPF-QC 1,5"
Inhaltszusammenfassung für Judo JPF-QC 1,5"
- Seite 1 Einbau- und Betriebsanleitung JUDO PROFI-QUICK CONTROL Rückspül-Schutzfilter 1½" - DN 100 Gültig für: EU-Länder und Schweiz Sprache: deutsch Achtung: Vor Einbau und Inbetriebnahme die Einbau- und Betriebsanleitung und Sicherheitshinweise lesen und beachten! Immer dem Betreiber übergeben. Abb.: JPF-QC 1½" - 2"...
- Seite 2 Kundendienst (siehe Rück- seite). Warenzeichen: In dieser Unterlage verwendete Warenzeichen sind geschützte und eingetragene Warenzeichen der jeweiligen Inhaber. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO PROFI-QUICK CONTROL...
-
Seite 3: Inhaltsverzeichnis
Verwenderland und an der Einsatzstelle 10.1 JPF-QC 1½" - 2"......22 geltenden verbindlichen Regelungen zur 10.2 JPF-QC DN 65 - 100 ....24 Unfallverhütung sind auch die anerkannten 11. Kundendienst ........28 fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. JUDO PROFI-QUICK CONTROL... -
Seite 4: Verwendete Symbole
Pa = 0,1 N/mm – Typenschild 1½" DN 40 – Reinigungshinweis 2" DN 50 müssen unbedingt beachtet und in voll- 2½" DN 65 ständig lesbarem Zustand gehalten werden. 3" DN 80 4" DN 100 Abb. 1: Einbaudrehflansch JUDO PROFI-QUICK CONTROL... -
Seite 5: Bestimmungsgemäße Verwendung
Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten der Betriebsanleitung. Vor einer Nutzung des Rückspül-Schutzfil- ters außerhalb der in der Betriebsanleitung aufgeführten Einsatzgrenzen ist unbedingt mit dem Hersteller / Lieferer Rücksprache zu halten. JUDO PROFI-QUICK CONTROL... -
Seite 6: Wasserdruck
Vorschriften für Nass- räume entsprechen (IP 44). 1 = Druckminderer Abb. 2: Druckminderer vor dem Rückspül- Schutzfilter (Beispiel: JPF-QC DN 65) Bei einem Wasserdruck von 5 bar bis 10 bar empfehlen wir, einen Druckminderer zu installieren. JUDO PROFI-QUICK CONTROL... -
Seite 7: Produktangaben
Filter in der Trinkwasser-Installation“) geforderten Vorgaben. Alle Werkstoffe sind hygienisch und physiologisch unbedenklich. Kunststoffe erfüllen die Anforderungen der KTW-Leitlinie Umweltbundesamtes (UBA) und des DVGW-Arbeitsblatts W 270. Metallische Werkstoffe erfüllen die Anforde- rungen der DIN 50930-6 (Beeinflussung der Trinkwasserbeschaffenheit). JUDO PROFI-QUICK CONTROL... -
Seite 8: Installation
Wasserschäden an Hausein- spülung (siehe Kapitel „Rückspülung“) richtungen lassen sich so vermeiden. ordnungsgemäß durchführen zu können. – Das Gerät kann in alle handelsüblichen Trinkwasserleitungen eingebaut werden. – Die Installation des Rückspül-Schutz- filters vor dem Wasserzähler ist grundsätzlich nicht erlaubt! JUDO PROFI-QUICK CONTROL... -
Seite 9: Einbaulage
Rückspül-Schutz- keine mechanischen Verspannungen filter nicht beschädigt bzw. ver- auftreten! Ansonsten kann es zu einer spannt wird! mechanischen Beschädigung bis hin zum Bruch der Rohrleitung oder des Einbaudreh- flansches kommen. Daraus können größere Wasserschäden resultieren. JUDO PROFI-QUICK CONTROL... -
Seite 10: Ableitung Des Rückspülwassers
Wenn das Ableiten des Rückspülwas- ACHTUNG sers beim JPF-QC DN 65 - 100 mit einem ¾"-Rohr erfolgt, ist darauf zu achten, (siehe Kapitel „Sicherheitshinweise und dass die Kugelhähne nicht verdreht Gefahren bei Nichtbeachtung“) werden! Sie sind mit einem Dichtungs- kleber gesichert. JUDO PROFI-QUICK CONTROL... -
Seite 11: Ableitungsmöglichkeiten Für Das Rückspülwasser
JPF-QC 1½" - 2" JPF-QC DN 65 - 100 > 100 mm > 100 mm > 200 mm min.15 l > 200 mm > 40 mm > 40 mm > 40 mm Abb. 6: Ableitungsmöglichkeiten für das Rückspülwasser JUDO PROFI-QUICK CONTROL... -
Seite 12: Betrieb
2 Stellring für den nächsten Rückspül- Verunreinigungen können in Kaltwasser- termin leitungen und Warmwasserversorgungs- 3 Transparente Filterglocke anlagen als Belüftungselemente Lochfraß 4 Einbaudrehflansch verursachen und zu Funktionsstörungen an 5 Gehäuse Armaturen, Kontroll- und Regelorganen so- wie empfindlichen Geräten führen. JUDO PROFI-QUICK CONTROL... -
Seite 13: Rückspülung
Mal durch die Saugrohre abgesaugt. Gleich- zeitig reinigen die Saugrohre nicht nur das Siebgewebe des Feinfilters, sondern mit einer Gummilippe auf ihrer Außenseite auch die transparente Filterglocke. Sowohl der Verschmutzungsgrad als auch der Abreinigungsvorgang können von außen beobachtet werden. JUDO PROFI-QUICK CONTROL... - Seite 14 Schmutz abgelagert. In diesem Fall muss öfter gespült werden als normal. Wird nicht rechtzeitig gespült, kann dies zu Beschädigungen des Siebes führen. Größere Mengen an gefilterten Partikeln können das Siebgewebe verformen und im Extremfall zum Reißen des Siebes führen. JUDO PROFI-QUICK CONTROL...
-
Seite 15: Umbauten / Veränderungen / Ersatzteile
Außerdem können Personen, Kapiteln „Installation“ und „Instandhaltung“ die sich in der Nähe des Rückspül- genannten Anweisungen genau eingehalten Schutzfilters aufhalten, durch abplat- werden. zende Filterteile verletzt werden. – Bei Wiederinbetriebnahme Rückspül-Schutzfilters wie bei einem neuen Rückspül-Schutzfilter verfahren. JUDO PROFI-QUICK CONTROL... -
Seite 16: Störung
Schmutz im Rückspülventil drehen! Wasserdurchfluss lässt Sieb ist verstopft. Rückspülung durchführen! nach. Undichtheiten an der Filter- Defekte Dichtungen Installateur oder nächst- glocke gelegenen Kundendienst informieren! Filterglocke wird trüb. Filterglocke wurde höheren Temperaturen oder Haarrisse auf der Lösungsmitteln ausgesetzt. Filterglocke JUDO PROFI-QUICK CONTROL... -
Seite 17: Instandhaltung
DIN EN 806-5 geregelt. Ein Wartungsvertrag sichert am besten eine gute Betriebsfunktion auch über Gewährleistungszeit hinaus. Es ist anzustreben, dass die regelmäßigen Wartungsarbeiten und die Versorgung mit Verbrauchsmaterial bzw. Verschleißmaterial usw. durch das Fachhandwerk oder den Werkskundendienst erfolgen. JUDO PROFI-QUICK CONTROL... -
Seite 18: Datenblatt
Datenblatt Datenblatt ACHTUNG (siehe Kapitel „Sicherheitshinweise und Gefahren bei Nichtbeachtung“) JUDO PROFI-QUICK CONTROL Rückspül-Schutzfilter mit größeren Ma- Rückspül-Schutzfilter schenweiten als 0,1 mm filtern entspre- Kurzbezeichnung: JPF-QC chend nur größere Partikel aus dem Was- ser. Die Rückspülung muss aber auch hier spätestens nach zwei Monaten erfolgen, um... -
Seite 19: Technische Daten
1) Angaben zum Wasserdurchfluss gelten für Trinkwasser. Bei stärker verschmutztem Was- ser ist je nach gewählter Maschenweite der maximale Wasserdurchfluss geringer. Es muss dann eine größere Dimension gewählt werden. Der angegebene Rückspülvolumenstrom gilt bei 2-3 bar Netzdruck und für ein vollständig geöffnetes Spülwasserventil. JUDO PROFI-QUICK CONTROL... -
Seite 20: Einbaumaße
Alle Maße in [mm] (siehe Abb. 9 und Abb. 10) A = Einbaulänge B = Gerätebreite C = Höhe oberhalb Rohrmitte D = Höhe unterhalb Rohrmitte E = Einbautiefe bis Rohrmitte F = Abwasseranschlussmitte bis Rohrmitte G = Nennweite Abwasser JUDO PROFI-QUICK CONTROL... -
Seite 21: Lieferumfang
Datenblatt Lieferumfang Zubehör – Fertig vormontierter Rückspül- zusätzlich für JPF-QC 1½" – 2": Schutzfilter – JUDO Sicherungsblock JSB – Einbau- und Betriebsanleitung (Best.-Nr. 8105001). Zum nachträglichen Aufrüsten des Rückspül-Schutzfilters zusätzlich bei JPF-QC 1½" - 2": zur Hauswasserstation. Enthält Druck- – Einbaudrehflansch minderer, Rückflussverhinderer, Vor-... -
Seite 22: 10. Ersatzteile
Ersatzteile 10. Ersatzteile 10.1 JPF-QC 1½" - 2" JUDO PROFI-QUICK CONTROL... - Seite 23 1607117 Schlauchverschraubung 1607157 Profilflanschdichtung 1200230 Zylinderschraube M8x30 1607116 1) VE = Verrechnungseinheit (Artikel ohne VE sind nur im Set erhältlich.) 2) Verrechnungseinheit stand bei Drucklegung noch nicht fest. Austauschintervall: *** = 3 Jahre, **** = 4 Jahre JUDO PROFI-QUICK CONTROL...
-
Seite 24: Jpf-Qc Dn 65 - 100
Ersatzteile 10.2 JPF-QC DN 65 - 100 DN 80 - 100 DN 65 JUDO PROFI-QUICK CONTROL... - Seite 25 1120135 Saugrohrdichtung DN 65 1607113 Saugrohrdichtung DN 80 - 100 1200056 Linsenblechschraube 3,5x13 DN 65 1607114 Linsenblechschraube 4,2x9,5 DN 80 - 100 1650125 Siebeinsatz 0,1 mm DN 65 2607136 Siebeinsatz 0,1 mm DN 80 - 100 2010028 JUDO PROFI-QUICK CONTROL...
- Seite 26 1610613 Kugelhahn (schwarzer Griff) 1610004 Drosselscheibe 1440248 VE 1) VE = Verrechnungseinheit (Artikel ohne VE sind nur im Set erhältlich.) 2) Verrechnungseinheit stand bei Drucklegung noch nicht fest. Austauschintervall: *** = 3 Jahre, **** = 4 Jahre JUDO PROFI-QUICK CONTROL...
- Seite 27 Notizen JUDO PROFI-QUICK CONTROL...
-
Seite 28: 11. Kundendienst
Postfach 380 • D-71351 Winnenden Tel. +49 (0)7195 / 692-0 e-mail: info@judo.eu • judo.eu JUDO Wasseraufbereitung GmbH • Niederlassung Österreich Zur Schleuse 5 • A-2000 Stockerau Tel. +43 (0)22 66 / 6 40 78 • Fax +43 (0)22 66 / 6 40 79 e-mail: info@judo-online.at •...
