Leitung. Die Mindesteinbauhöhe vom Boden
bis zum Einbaudrehflansch beträgt 45 cm.
Der Einbaudrehflansch muss in Fließ-
richtung installiert werden. Diese ist
durch einen eingegossenen Pfeil gekenn-
zeichnet (siehe Abb. 3).
Bei Nichtbeachtung ist die Wasserenthär-
tungsanlage nicht funktionsfähig.

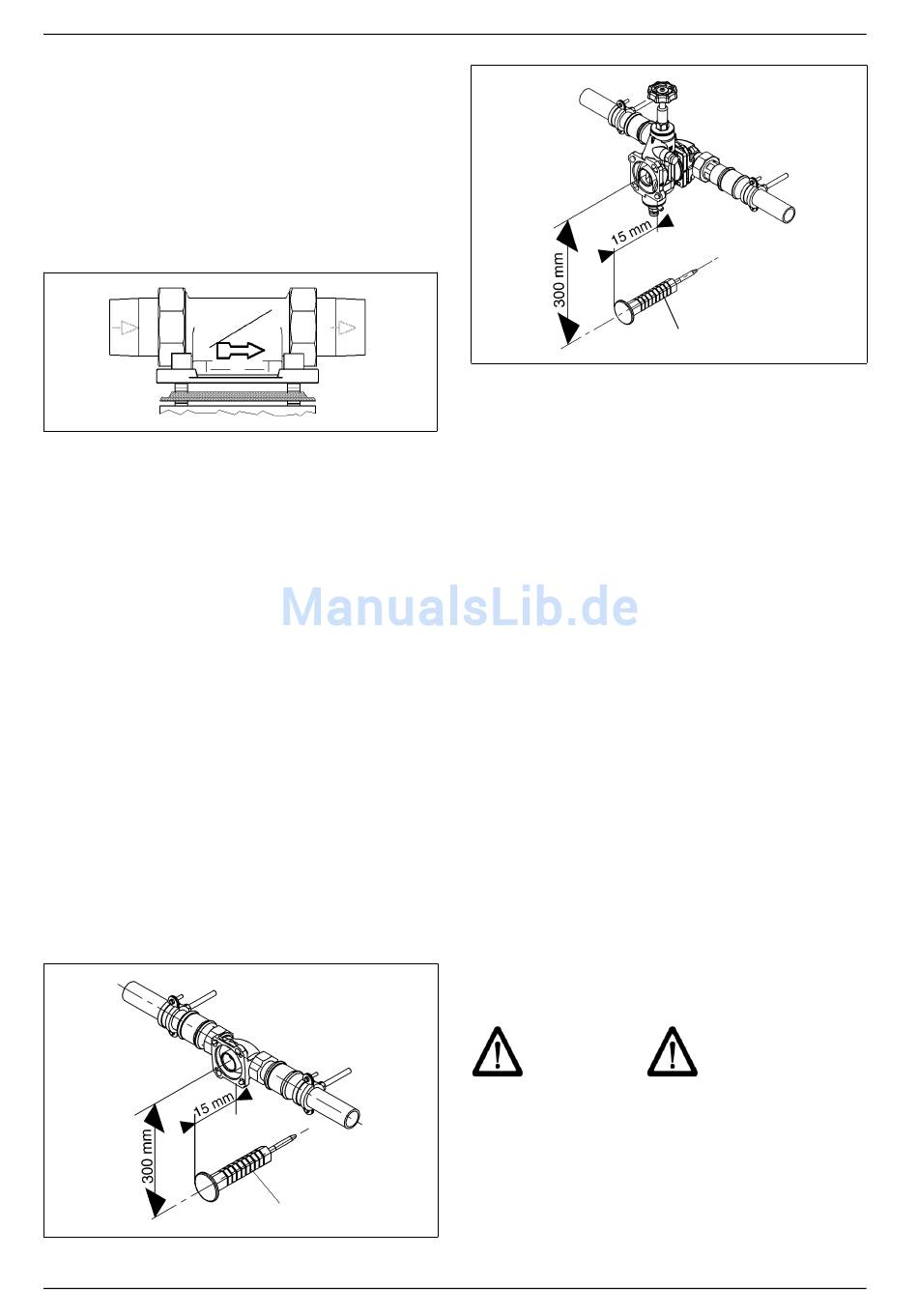

Abb. 3: Einbaudrehflansch
Die Flanschfläche des Einbaudrehflanschs
muss vertikal stehen! Der Einbaudrehflansch
muss so montiert werden, dass keine
mechanischen Verspannungen auftreten!
Ansonsten kann es zu einer mechanischen
Beschädigung
des
kommen. Daraus können größere Wasser-
schäden resultieren. Personen, die sich in
der Nähe der Wasserenthärtungsanlage
aufhalten, sind in diesem Falle durch die
größeren Wassermengen einem gesund-
heitlichen Risiko ausgesetzt.
Beim Einbau ist deshalb darauf zu achten,
dass keine großen Kräfte auf Rohrleitung,
Einbaudrehflansch und Wasserenthärtungs-
anlage einwirken.
4.1.5 Montage der Wandabstützung
Abb. 4: Wandabstützung ohne Umgehungsventil
10
Installation
Einbaudrehflanschs
Wandabstützung
JUDO WATERSOFT-DUO
Abb. 5: Wandabstützung mit Umgehungsventil
Weitere
Hinweise
Montageanleitung zur Wandabstützung.
4.1.6 Montage der
Wasserenthärtungsanlage
ohne Umgehungsventil
– Zunächst die Rohrleitung mit dem neu
installierten Einbaudrehflansch (JQE)
spülen und das Wasser anschließend
absperren (am Haupthahn bzw. Absperr-
ventil).
– Nach dem Spülen der Wasserleitung
den Montagedeckel des Einbaudreh-
flansches entfernen.
Der Anschlussflansch der Wasserenthär-
tungsanlage ist durch eine weiße Schutz-
scheibe abgedeckt. Diese Schutzscheibe ist
mit vier Zylinderschrauben M6x25 befestigt.
– Alle
vier
Zylinderschrauben
lösen, jedoch nicht herausschrauben
(Bajonettanschluss)!
– Die weiße Schutzscheibe entfernen.
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr)!
Das Profil der Profilflanschdichtung muss
zum
Einbaudrehflansch
Abb. 6). Wird dies nicht beachtet, kann es
zu Undichtheiten und zum Austreten von
Wandabstützung
finden
Sie
in
der
M6x25
zeigen
(siehe
