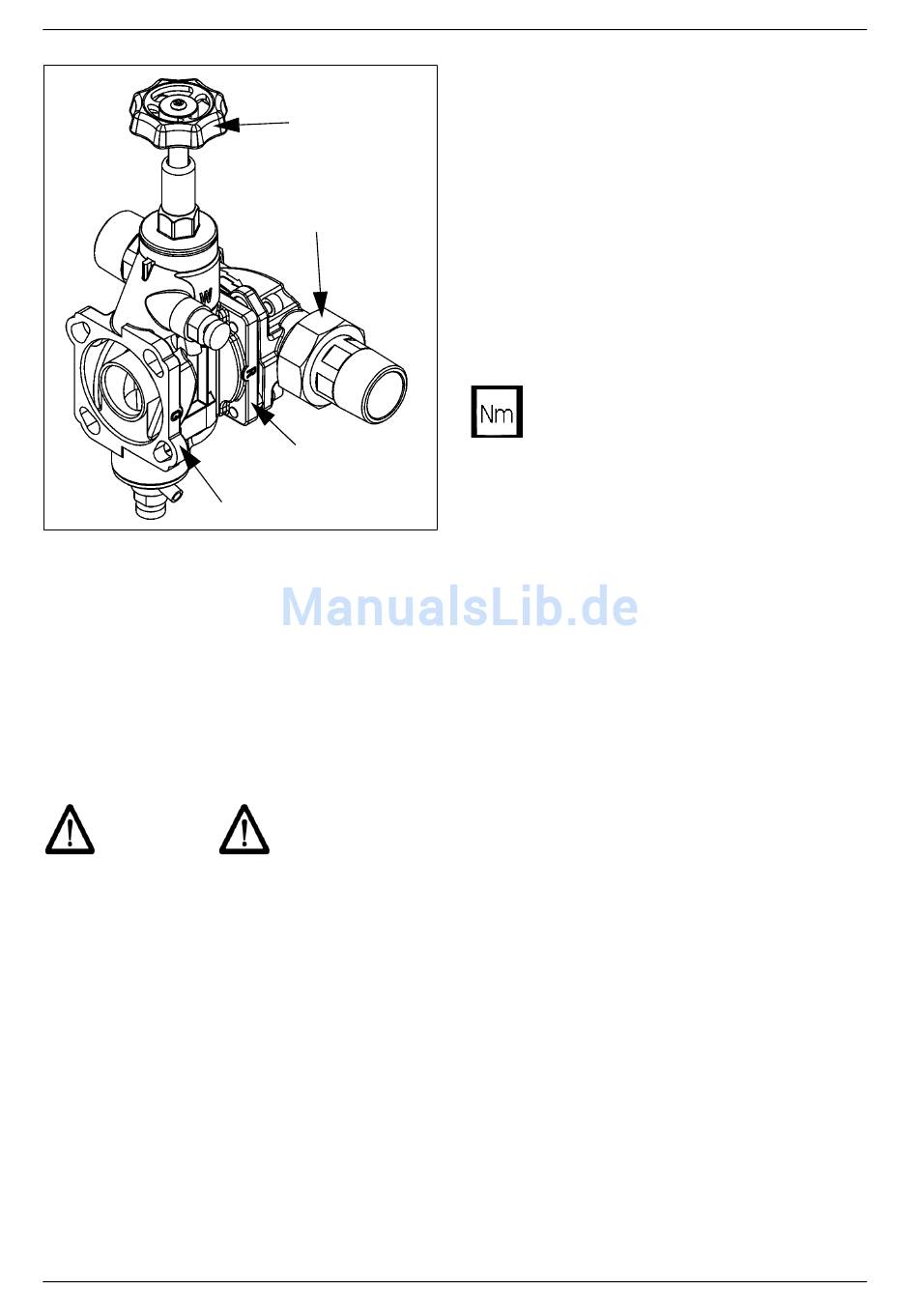

Abb. 8: Umgehungsventil (JQX)
4.6 Montage der Enthärtungs-
anlage an das vormontierte
Umgehungsventil
Der Anschlussflansch der Enthärtungsanla-
ge ist durch eine weiße Schutzscheibe abge-
deckt. Diese Schutzscheibe ist durch vier
Zylinderschrauben M6x130 befestigt.
ACHTUNG
Nach dem Entfernen der weißen Schutz-
scheibe nicht in den Geräteanschluss-
flansch greifen (Quetschgefahr)!
– Alle vier Zylinderschrauben M6x130 lö-
sen, jedoch
(Bajonettverschluss)!
– Die weiße Schutzscheibe entfernen.
Das Profil der Profilflanschdichtung muss
zum Umgehungsventil zeigen. Wird dies
nicht beachtet, kann es zu Undichtheiten
und zum Austreten von Wasser kommen.
Dabei können Wasserschäden an Haus und
Einrichtungen entstehen.
14
Handrad
Einbaudrehflansch
rohrseitiger
Flansch („R")
nicht herausschrauben
JUDO i-soft safe
Installation
– Die Enthärtungsanlage anheben und
ca. 30°
schwenken.
– Die Enthärtungsanlage so an den mit „G"
gekennzeichneten Flansch des Umge-
hungsventils ansetzen, dass die Schrau-
benköpfe durch die Bajonettbohrungen
hindurchgehen (siehe Abb. 7 I).
– Die Enthärtungsanlage ca. 30° im Uhr-
zeigersinn zurückschwenken.
– Die vier Zylinderschrauben M6x130 fest
anziehen (siehe Abb. 7 II).
Das Anziehmoment (ca. 4 Nm) so
wählen, dass die Dichtung schließt
und die Enthärtungsanlage nicht
beschädigt bzw. verspannt wird!
Nach der Montage der Enthärtungsanlage
die Wandabstützung so weit herausschrau-
ben, bis sie an der Verkleidung der Enthär-
tungsanlage anliegt und das Gerät senk-
recht zur Wand hängt.
gegen den Uhrzeigersinn
