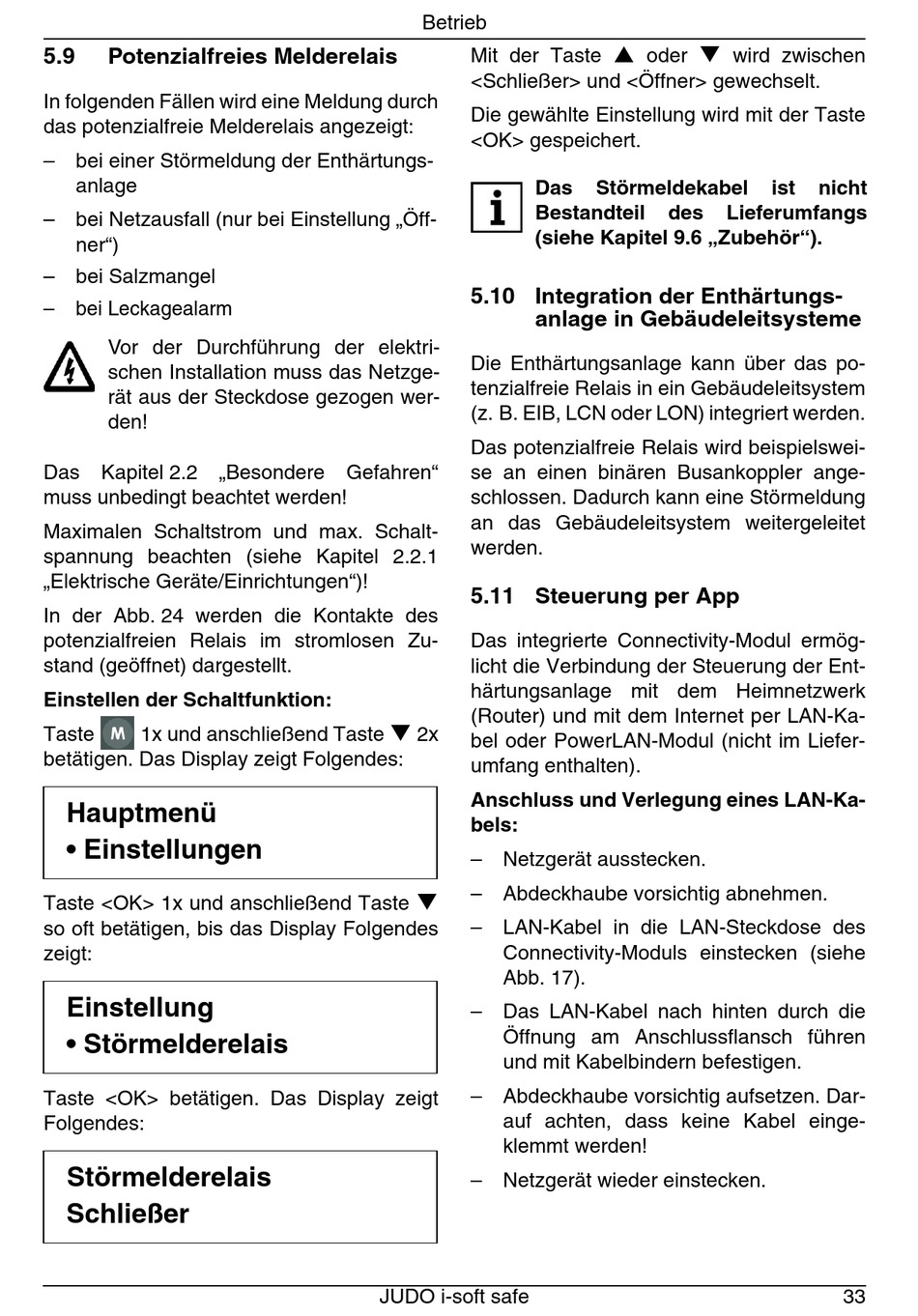

5.9

Potenzialfreies Melderelais

In folgenden Fällen wird eine Meldung durch
das potenzialfreie Melderelais angezeigt:
– bei einer Störmeldung der Enthärtungs-
anlage
– bei Netzausfall (nur bei Einstellung „Öff-
ner")
– bei Salzmangel
– bei Leckagealarm
Vor der Durchführung der elektri-
schen Installation muss das Netzge-
rät aus der Steckdose gezogen wer-
den!
Das Kapitel 2.2 „Besondere
muss unbedingt beachtet werden!
Maximalen Schaltstrom und max. Schalt-
spannung beachten (siehe Kapitel 2.2.1
„Elektrische Geräte/Einrichtungen")!
In der Abb. 24 werden die Kontakte des
potenzialfreien Relais im stromlosen Zu-
stand (geöffnet) dargestellt.
Einstellen der Schaltfunktion:
Taste 1x und anschließend Taste
betätigen. Das Display zeigt Folgendes:
Hauptmenü
• Einstellungen
Taste <OK> 1x und anschließend Taste
so oft betätigen, bis das Display Folgendes
zeigt:
Einstellung
• Störmelderelais
Taste <OK> betätigen. Das Display zeigt
Folgendes:
Störmelderelais
Schließer
Betrieb
Mit der Taste
<Schließer> und <Öffner> gewechselt.
Die gewählte Einstellung wird mit der Taste
<OK> gespeichert.
5.10 Integration der Enthärtungs-
Die Enthärtungsanlage kann über das po-
tenzialfreie Relais in ein Gebäudeleitsystem
(z. B. EIB, LCN oder LON) integriert werden.
Das potenzialfreie Relais wird beispielswei-
Gefahren" se an einen binären Busankoppler ange-
schlossen. Dadurch kann eine Störmeldung
an das Gebäudeleitsystem weitergeleitet
werden.

5.11 Steuerung per App

Das integrierte Connectivity-Modul ermög-
licht die Verbindung der Steuerung der Ent-
härtungsanlage mit dem Heimnetzwerk
(Router) und mit dem Internet per LAN-Ka-

2x
bel oder PowerLAN-Modul (nicht im Liefer-
umfang enthalten).
Anschluss und Verlegung eines LAN-Ka-
bels:
– Netzgerät ausstecken.
– Abdeckhaube vorsichtig abnehmen.

– LAN-Kabel in die LAN-Steckdose des
Connectivity-Moduls einstecken (siehe
Abb. 17).
– Das LAN-Kabel nach hinten durch die
Öffnung am Anschlussflansch führen
und mit Kabelbindern befestigen.
– Abdeckhaube vorsichtig aufsetzen. Dar-
auf achten, dass keine Kabel einge-
klemmt werden!
– Netzgerät wieder einstecken.
JUDO i-soft safe
 
oder
Das Störmeldekabel
Bestandteil des
(siehe Kapitel 9.6 „Zubehör").
anlage in Gebäudeleitsysteme
wird zwischen
ist nicht
Lieferumfangs
33
