4.1.4 Montage der Hauswasserstation

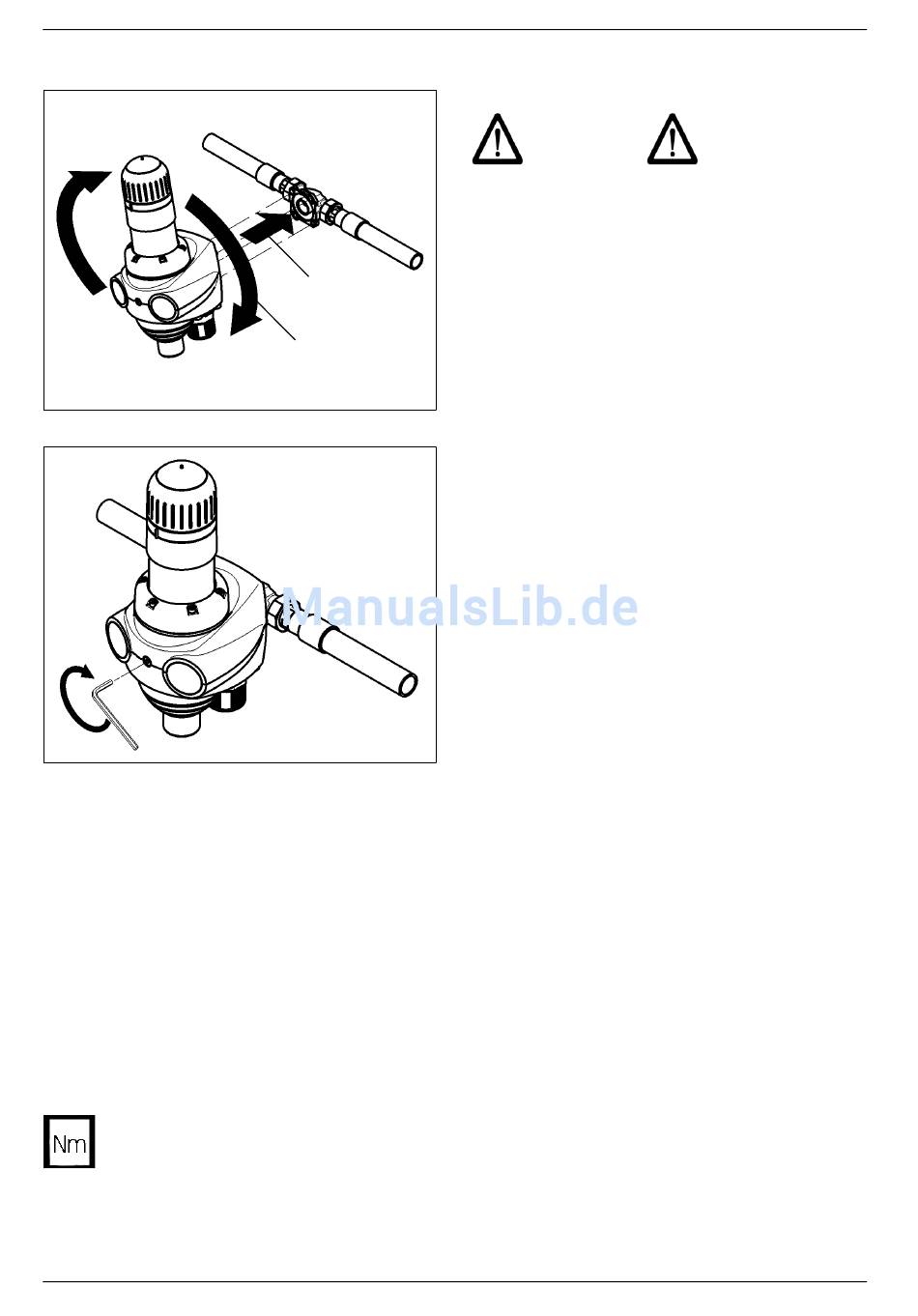

Abb. 3: Montage JPM-QC
Abb. 4: Montage JPM-QC
Die Schrauben nicht lösen!
– Die Köpfe der vier Flanschschrauben
M6x165 durch die Bajonettbohrungen
am Einbaudrehflansch stecken (siehe
Abb. 3).
– Die Hauswasserstation im Uhrzeiger-
sinn bis zum Anschlag drehen (siehe
Abb. 3).
– Die zentrale Schraube in der Frontseite
mit einem Innensechskantschlüssel
festschrauben (siehe Abb. 4).
Das Anziehmoment (ca. 25 Nm) so
wählen, dass die Dichtung schließt
und die Hauswasserstation nicht be-
schädigt bzw. verspannt wird!
10
Installation
1
2
JUDO PROMI-QUICK CONNECTION
4.2 Ableitung des
Rückspülwassers
ACHTUNG
(siehe Kapitel „Sicherheitshinweise und
Gefahren bei Nichtbeachtung")
Für das Rückspülwasser muss ein ausrei-
chend dimensionierter Abwasseranschluss
(z. B. Bodenablauf) nach DIN 1986 vorhan-
den sein. Falls kein Abwasseranschluss
vorliegt kann ein Eimer mit entsprechender
Größe verwendet werden (siehe Abb. 5).
Die Dimensionierung richtet sich nach den
örtlichen Gegebenheiten (z. B. Gefälle des
Abwasserrohrs, Anzahl der Umlenkungen,
Länge der Abwasserleitung usw.). Sie muss
mindestens so groß sein, dass das gesamte
Abwasser zeitgleich
kann. Ist ein Abwasseranschluss direkt
unter der Hauswasserstation nicht möglich,
so kann das Spülwasser über einen
Schlauch oder eine am Spülwasserventil zu
montierende Leitung einige Meter zum
nächsten Abwasseranschluss
werden. Diese Leitung muss die gleiche
Dimension wie das Spülwasserventil haben.
Bei allen Möglichkeiten muss nach DIN EN
1717 auf einen freien Auslauf geachtet
werden.
Wenn zur Rückspülung
verwendet wird, sind folgende Punkte zu
beachten:
– Bei hohem Netzdruck kann Wasser aus
dem Eimer spritzen. In diesem Falle sind
Wasserschäden an Gegenständen, die
sich in der Nähe der Hauswasserstation
befinden, möglich.
– Wenn der Eimer zur Hälfte gefüllt ist,
muss der Rückspülvorgang beendet
werden. Andernfalls
Möglichkeit, dass der Eimer überläuft.
Deshalb muss der Eimer ausreichend
dimensioniert sein und die Rückspülung
sollte zügig durchgeführt werden (siehe
Abb. 5).
abgeführt werden
geführt
ein Eimer
besteht die
