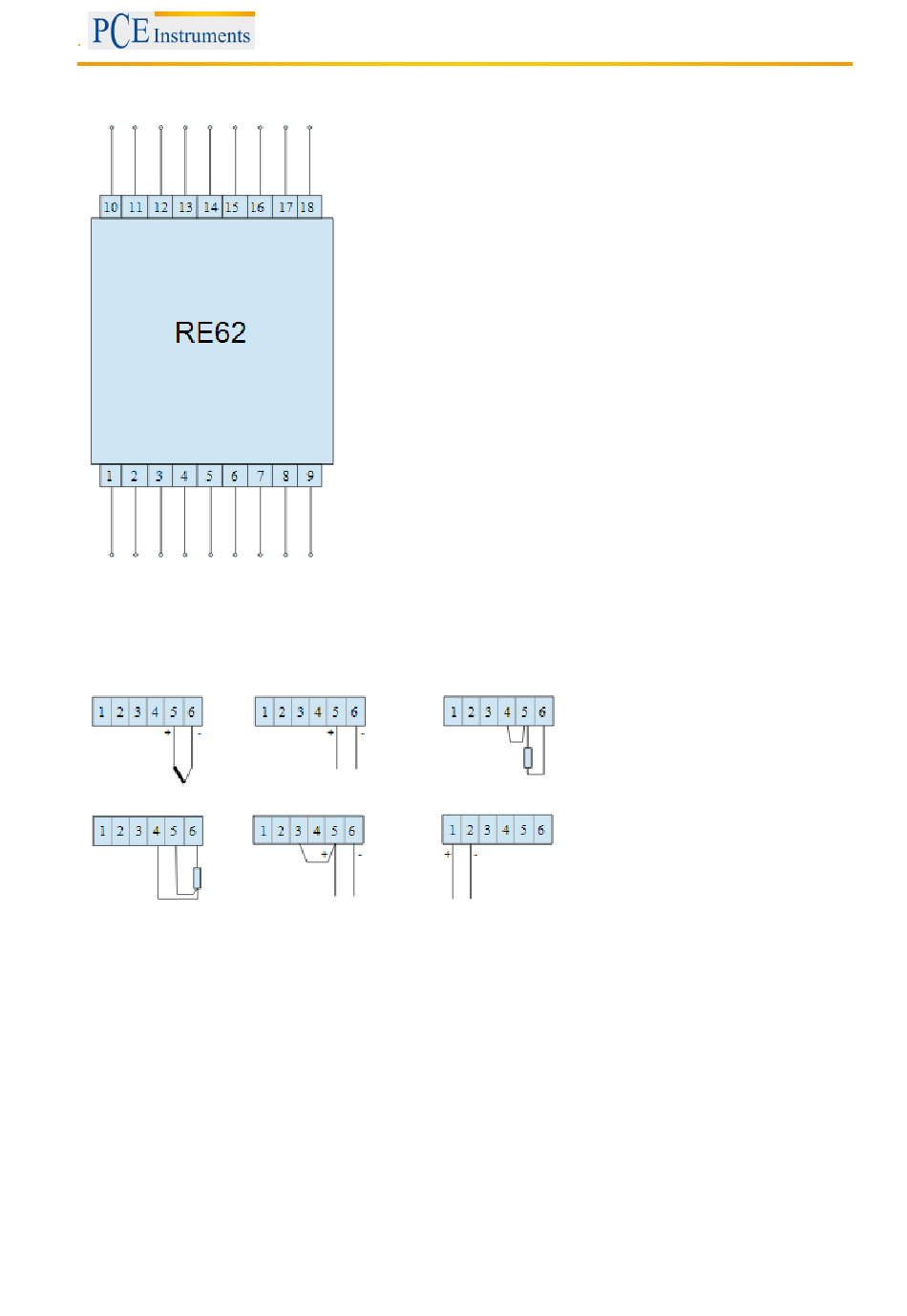

Elektrische Anschlusspläne
230V N
OUT3 oder
OUT2
Versorgung
+ 24V -
Messsignal
GND
Abb. 3: Anschlüsse
Thermoelement
Spannungseingang ±60mV
Widerstandsthermometer
Eingang 3-Leiter-System
Abb. 4: Anschluss von Messsignalen
BETRIEBSANLEITUNG
OUT1
+
-
B
A
RS485
Stromeingange
±20 mA
Widerstandsthermometer
Eingang
Spannungseingang
±10 V
5
