7.9 Gerät konfigurieren
1. In den Ansichten Grundeinstellungen und Schnittstellen (Schaltflächen unterhalb
der Menüleiste) die gewünschten Konfigurationsdaten einstellen.
2. Zum Abschluss in der Ansicht Abschluss die Konfiguration dauerhaft spei‐
chern:
° Schaltfläche Permanent speichern klicken, um den Parametersatz im
Gerät zu speichern.
° Schaltfläche Export... klicken, um den Parametersatz auf dem PC zu
speichern.
8

Technische Daten

8.1 Merkmale
Einsatzgebiet Outdoor
Lichtquelle Infrarot (Wellenlänge 850 nm, max. Ausgangsleistung 920 mW,
Pulslänge 4 ns, mittlere Leistung 2,5 mW)
Laserklasse Laserklasse 1 (EN/IEC 60825-1:2014)
Öffnungswinkel horizontal 275°
Scanfeldebenheit Kegelfehler: ±0,6°
Schiefstellung: ±0,6°
Scanfrequenz 150 Hz
Winkelauflösung 0,75°
Heizung selbstheizend
Arbeitsbereich 0,2 m ... 64 m
Reichweite bei 10 % 16 m
Remission
Reichweite bei 90 % 30 m
Remission
Spotgröße 10,4 mrad
Anzahl der ausgewerteten 3
Echos

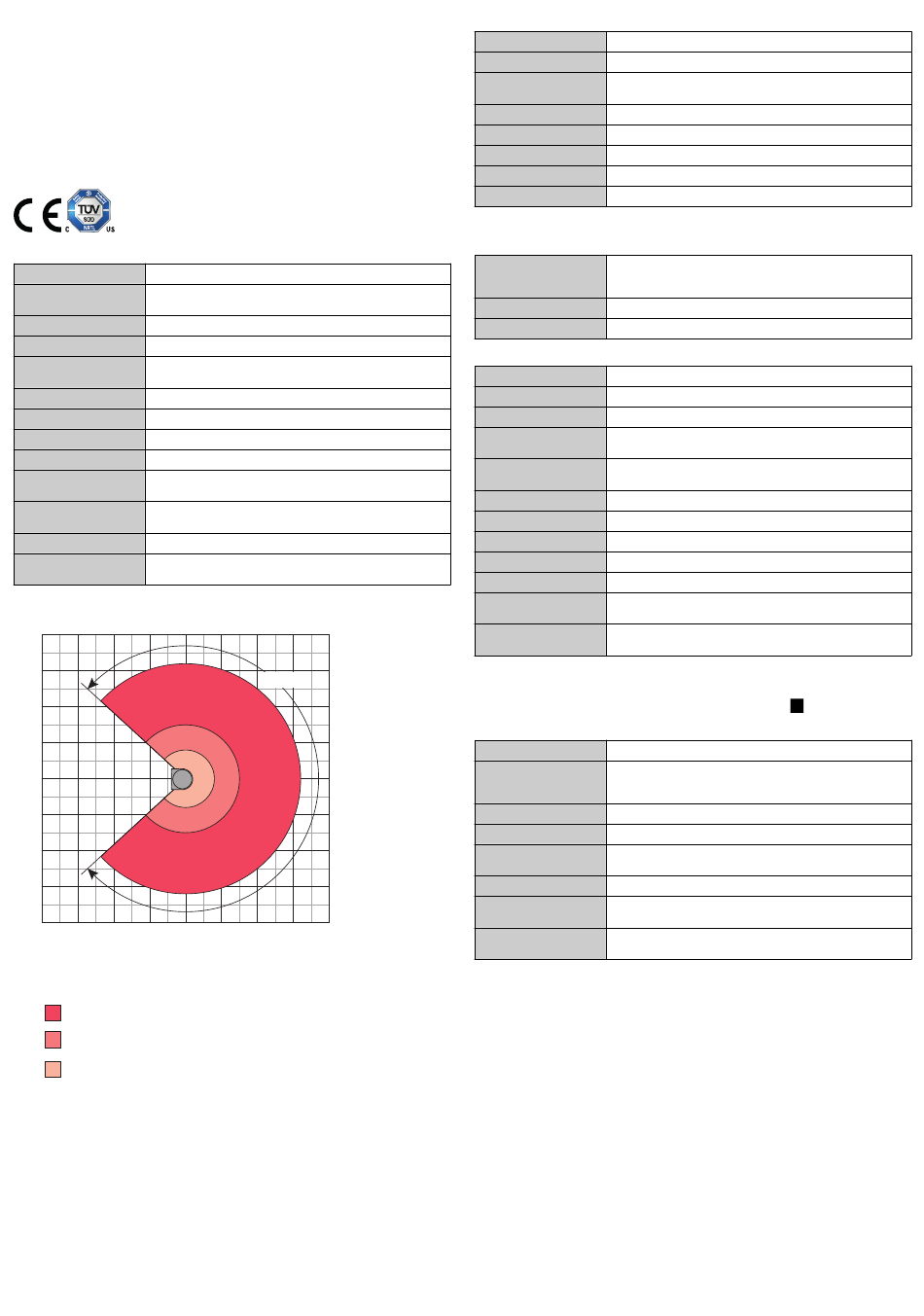

Arbeitsbereichsdiagramm
Reichweite in m
80
60
40
20
0
–20
–40
–60
–80
–80 –60 –40 –20 0
Reichweite max. 64 m
Reichweite für Objekte bis 90 % Remission 30 m
Reichweite für Objekte bis 10 % Remission 16 m
Abbildung 8: Arbeitsbereichsdiagramm, Draufsicht
8022554//2018-03-20/de
275°
20 40 60 80
Reichweite in m
8.2 Performance
Scan-/Bildwiederholrate 55000 ... 165000 Messpunkte/Sekunde
Ansprechzeit 1 7 ms
Systematischer Fehler ± 60mm
Temperaturdrift: typ. 0,5 mm/K
Statistischer Fehler ≤ 30 mm
Integrierte Applikation Integrierte Feldauswertung mit flexiblen Feldern, Datenausgabe
Anzahl Feldsätze bis zu 10 Felder
Simultane Auswertefälle 10
Filter Nebelfilter, Partikelfilter, Mittelwertfilter, Medianfilter
Abhängig von Objektgröße und gewählten Filtereinstellungen
1
8.3 Schnittstellen
✓, TCP/ IP, UDP/ IP
Ethernet
Funktion: HOST, OPC, NTP
Datenübertragungsrate: 10/100 Mbit/s
Optische Anzeigen LEDs
Konfigurationssoftware SOPAS ET, Webserver (nur Anzeige)
8.4 Mechanik/Elektrik
Elektrischer Anschluss 3 x Rundsteckverbinder M12
Betriebsspannung 10 V ... 30 V DC
Zulässige Restwelligkeit ±5%
Leistungsaufnahme typisch ≤ 18 W
Anlaufphase max. 35 W für 1 s
Gehäuse ALSi12
Optikhaube: PC
Gehäusefarbe Grau (RAL 7042)
Schutzart IP65 / IP67
Schutzklasse III
Gewicht 1,2 kg
Abmessungen (L x B x H) 151,9 mm x 150 mm x 92,5 mm
Eingangsfrequenz nicht verfügbar
Encoder
Maximaler Ausgangs‐ max. 100 mA pro Ausgang
strom
z. B. 30V*100mA = 3W
1
Maßzeichnung
Geräteaufbau und -abmessungen LMS1000, Maße in mm:
8.5 Umgebungsdaten
Objektremission 2 % ... 1000 % (Reflektor)
Elektromagnetische Ver‐ EN 61000-6-1:2007-10
träglichkeit (EMV) EN 61000-6-2:2005-08
EN 61000-6-4:2007+A1:2011
Schwingfestigkeit EN 60068-2-6:2007
Schockfestigkeit EN 60068-2-27:2008
Betriebsumgebungstem‐ -30 °C ... +50 °C
peratur
Lagertemperatur -40 °C ... +75 °C
Betriebs- und Lagerluft‐ max. 90% rF (nicht kondensierend)
feuchte
Fremdlichtunempfindlich‐ 80 klx
keit
1
A
