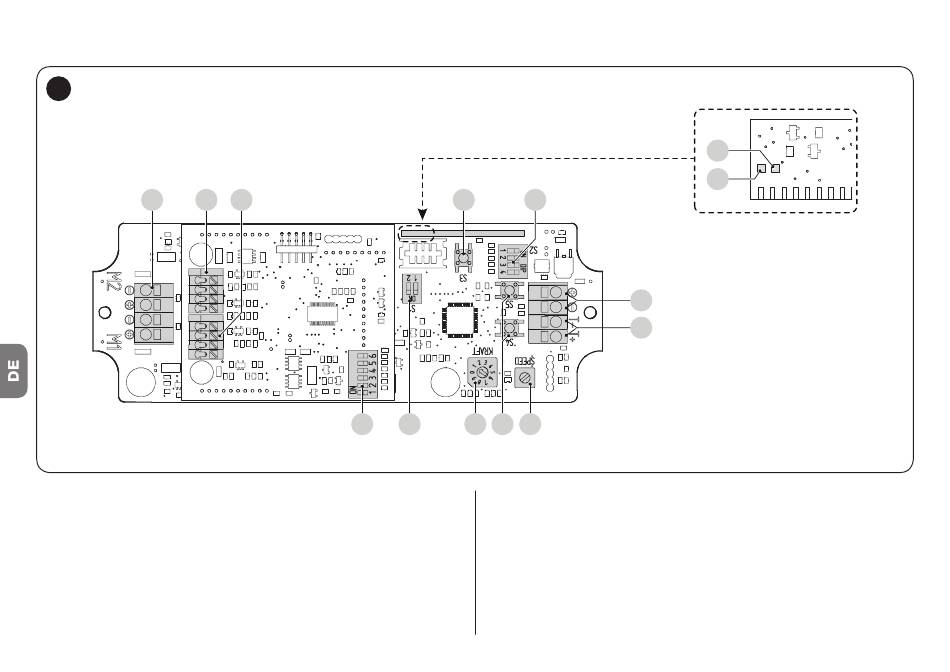

2.1.1 Liste der auf der Steuerplatine der Motoren und LED vorhandenen Elemente

2
A B
A Motoranschlüsse M1 - M2
B Anschlüsse 24 V-Ausgänge
C LED-Anschlüsse
D GRÜNE LED Status Programmierung
E ROTE LED Status Programmierung
F Reset-Taste eingelernte Endpositionen
G Wahlschalter für Zusatzfunktionen
94 – DEUTSCH
C
N M
F G
H
L K J
H Anschlüsse Eingang 24 V-Versorgung
Anschlüsse für externe Sensoren
I
J Regelung Geschwindigkeitsgrenze
K Tasten manuelle Steuerung
L Regelung Motorkraft
M Wahlschalter Versorgung Steuerplatine Motoren und LED
N Wahlschalter Kanäle LED/TEST
