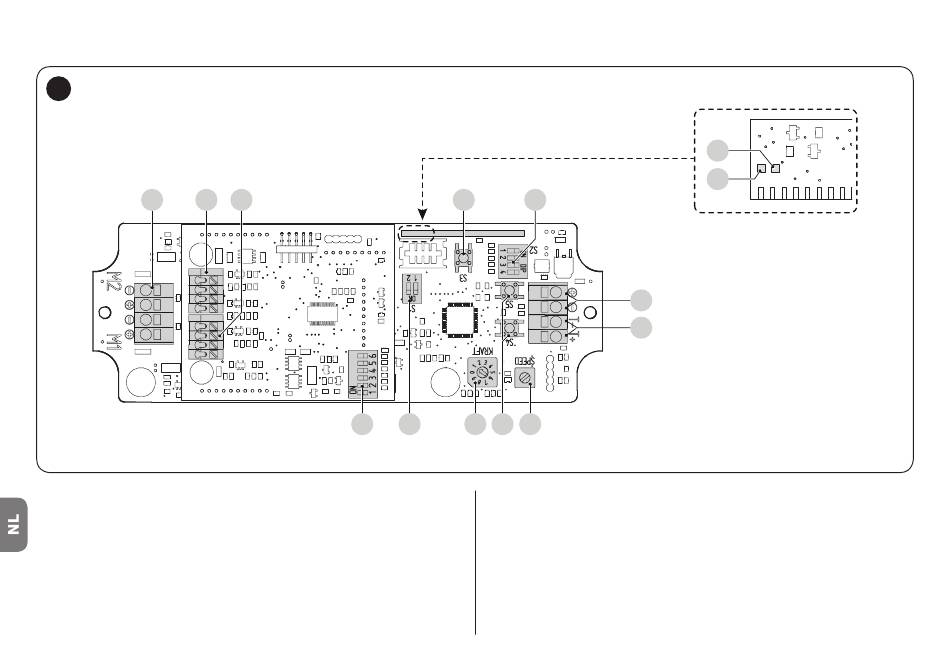

2.1.1 Lijst van de onderdelen op de printplaat voor motoren en leds

2
A B
A Aansluitingen motoren M1 - M2
B Aansluitingen uitgangen 24V
C Aansluitingen leds
D GROENE LED status programmering
E RODE LED status programmering
F Knop reset aangeleerde eindposities
G Keuzeschakelaars voor aanvullende functies
138 – NEDERLANDS
C
N M
F G
H
L K J
H Aansluitingen ingang voeding 24V
Aansluitingen voor externe sensoren
I
J Regeling snelheidslimiet
K Knoppen handmatige bediening
L Regeling motorkracht
M Keuzeschakelaars voeding printplaat voor motoren en leds
N Keuzeschakelaar kanalen LED/TEST
E
D
I
