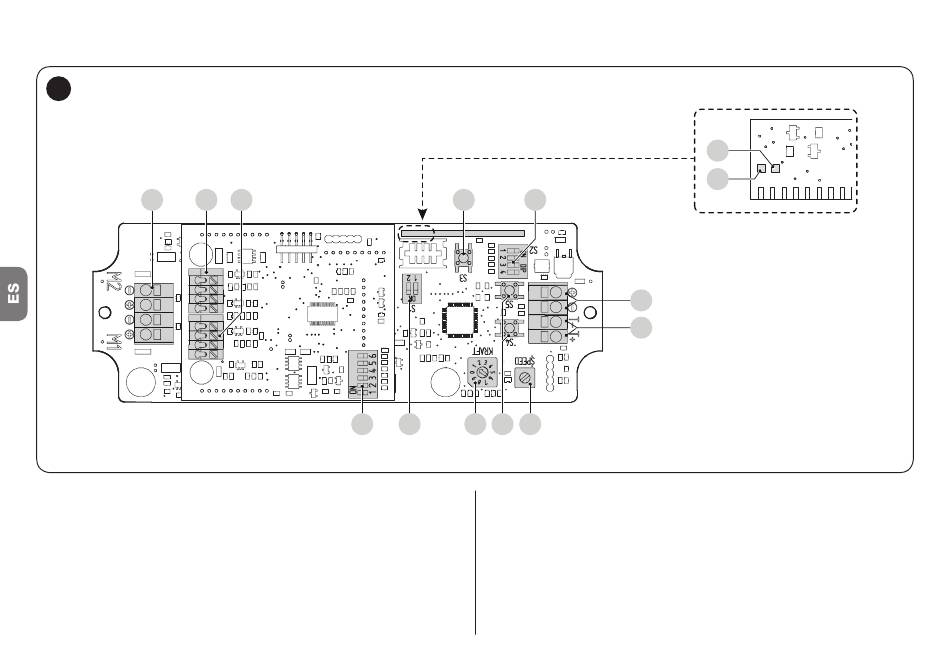

2.1.1 Lista de las partes contenidas en la tarjeta control motores y LED

2
A B
A Conexiones motores M1 - M2
B Conexiones salidas 24V
C Conexiones LED
D LED VERDE estado programación
E LED ROJO estado programación
F Botón reset posiciones finales adquiridas
G Selectores para funciones adicionales
72 – ESPAÑOL
C
N M
F G
H
L K J
H Conexiones entrada alimentación 24V
I Conexiones para sensores externos
J Regulación límite de velocidad
K Botones de mando manual
L Regulación fuerza motores
M Selectores alimentación tarjeta control motores y LED
N Selector canales LED/TEST
E
D
I
