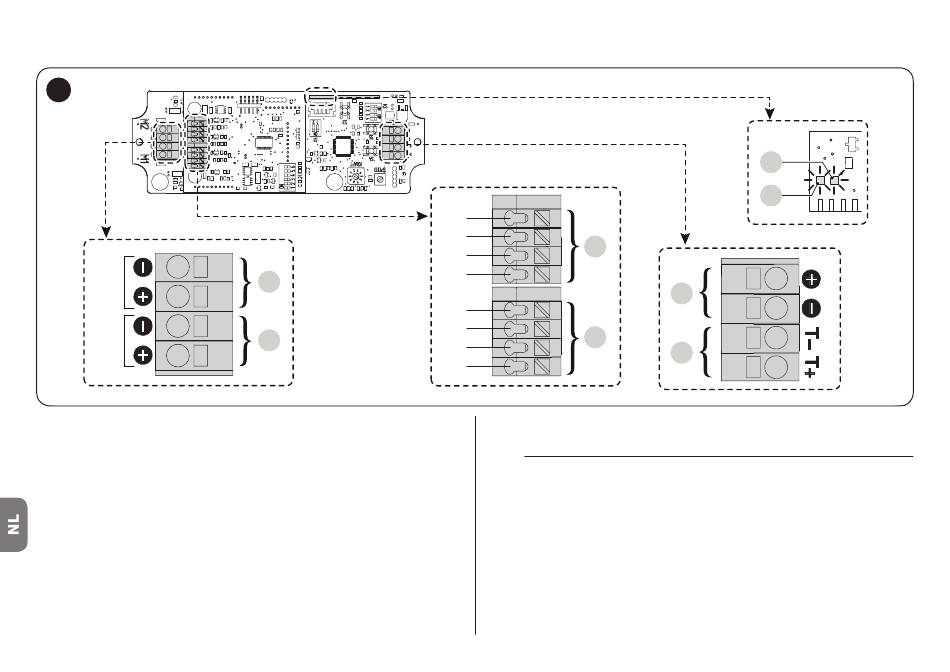

4.2 SCHEMA EN BESCHRIJVING VAN DE AANSLUITINGEN

6
M2
M1
A Aansluitingen voor motor M1
B Aansluitingen voor motor M2
C Aansluitingen uitgangen 24V:
C1 Licht 1
C2 Licht 2
C3 Licht 3
C4 Licht 4
D Aansluitingen leds:
D1 Licht 1
Licht 2
D2
Licht 3
D3
Licht 4
D4
142 – NEDERLANDS
B
A
C1
C2
C
C3
C4
D1
D2
D
D3
D4
E Aansluitingen ingang voeding 24V
F Aansluitingen voor externe sensoren
l
Zodra de aansluiting is uitgevoerd op het voedings-
net en er spanning staat op de ontvanger, zal de led
"L2" (groen) beginnen te knipperen. Dit houdt in dat de
elektrische aansluitingen juist zijn uitgevoerd.
L2
L1
E
F
