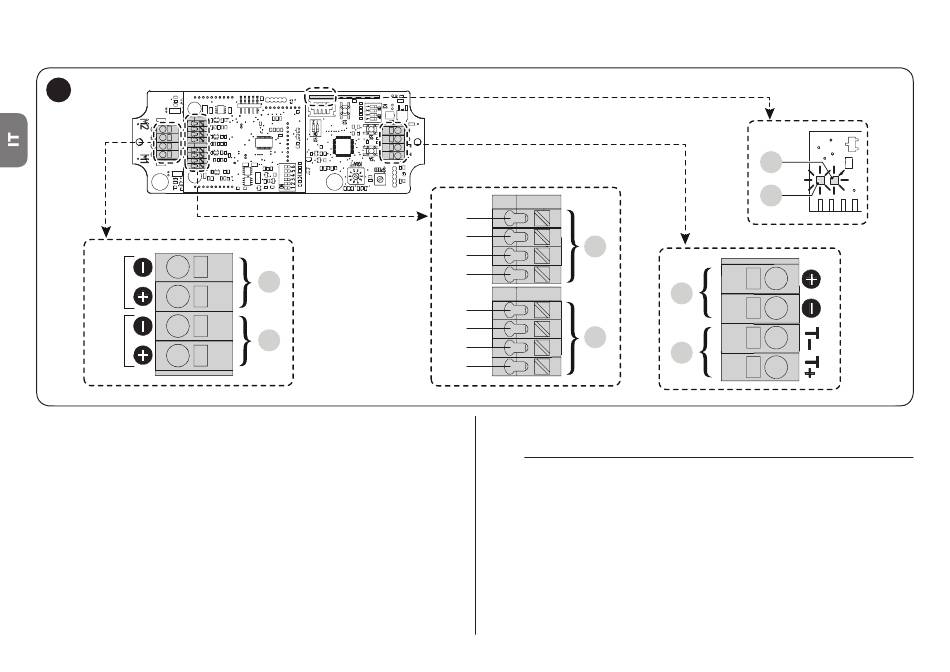

4.2 SCHEMA E DESCRIZIONE DEI COLLEGAMENTI

6
M2
M1
A Connessioni per motore M1
B Connessioni per motore M2
C Connessioni uscite 24V:
C1 Luce 1
C2 Luce 2
C3 Luce 3
C4 Luce 4
D Connessioni LED:
D1 Luce 1
D2 Luce 2
D3 Luce 3
D4 Luce 4
32 – ITALIANO
B
A
C1
C2
C
C3
C4
D1
D2
D
D3
D4
E Connessioni ingresso alimentazione 24V
F Connessioni per sensori esterni
l
Una volta eseguito il collegamento alla rete di ali-
mentazione e data tensione al ricevitore, il led "L2"
(verde) inizierà a lampeggiare, a significato del fatto
che i collegamenti elettrici sono stati eseguiti cor-
rettamente.
L2
L1
E
F
