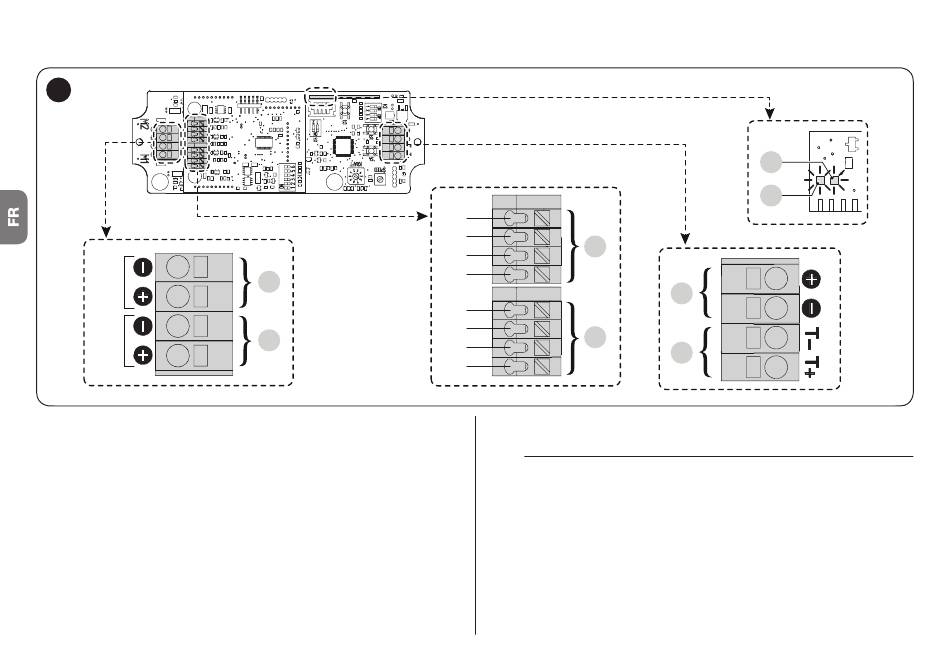

4.2 SCHÉMA ET DESCRIPTION DES CONNEXIONS
6
M2
M1
A Connexions pour moteur M1
B Connexions pour moteur M2
C Connexions sorties 24V:
C1 Éclairage 1
C2 Éclairage 2
C3 Éclairage 3
C4 Éclairage 4
D Connexions LED:
D1 Éclairage 1
D2 Éclairage 2
D3 Éclairage 3
D4 Éclairage 4
54 – FRANÇAIS
B
A
C1
C2
C
C3
C4
D1
D2
D
D3
D4
E Connexions entrée alimentation 24V
F Connexions pour capteurs externes
l
Une fois la connexion à l'alimentation électrique ef-
fectuée et après avoir donné la tension au récepteur,
la led «L2» (verte) commencera à clignoter, ce qui
signifie que les branchements électriques ont bien
été faits.
L2
L1
E
F
