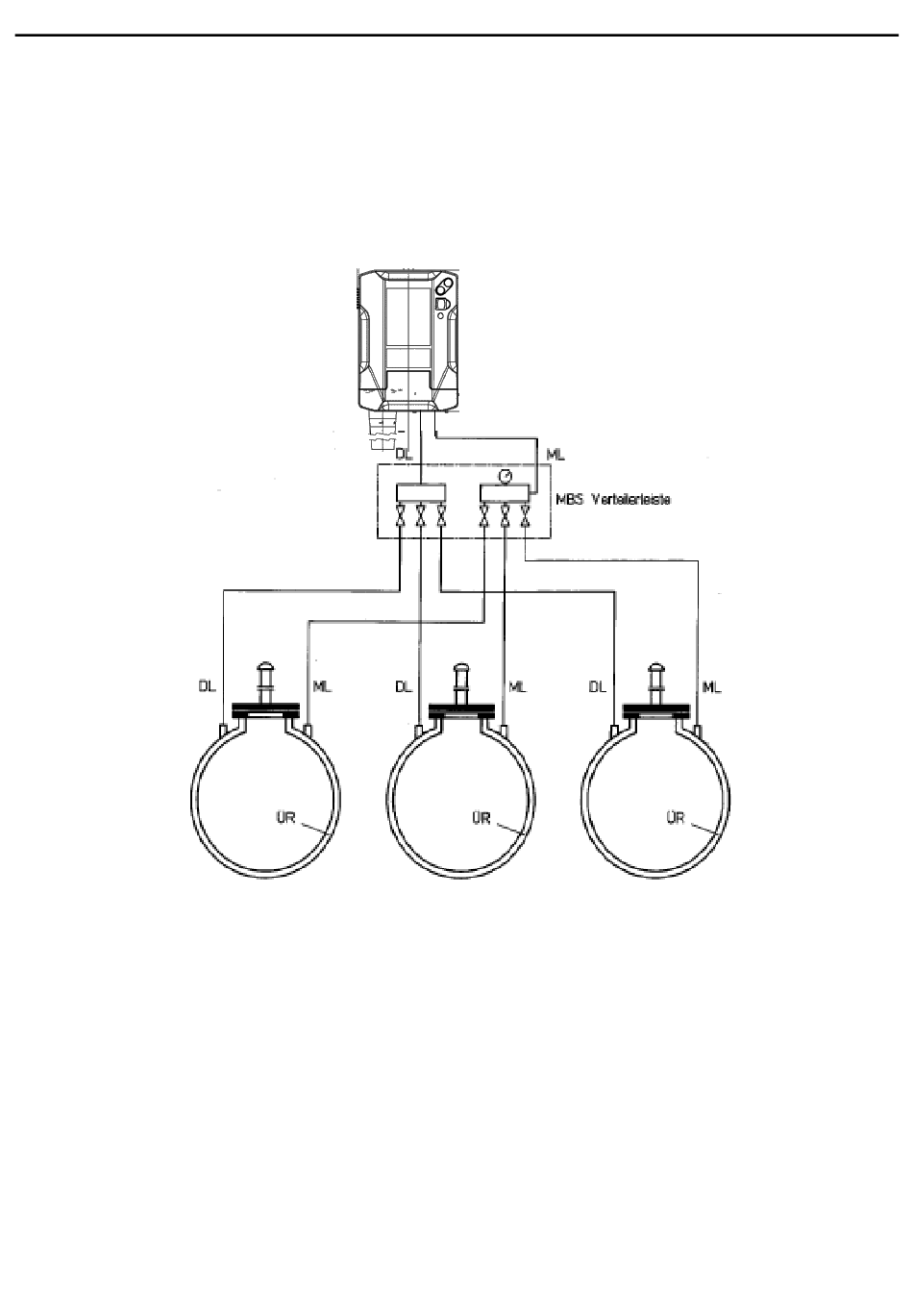

7.3. Montage mit Verteiler

- Grundsätzlich wird empfohlen, jeden einzelnen Überwachungsraum mit einem separaten
Leckanzeiger zu überwachen. Dies ermöglicht, z.B. bei einem Alarmzustand den
Weiterbetrieb der restlichen Tankanlagen.
- Bei unterirdischen Tanks ist es möglich, mehrere Tanks über ein Verteilersystem mit einem
Leckanzeiger zu überwachen. Die zulässige Anzahl von angeschlossenen Tanks je
Leckanzeiger, siehe unter Pkt. 5, Verteiler siehe Zubehör.
- Die Verteiler DL und ML unterhalb des Leckanzeigers montieren. Der Abstand zum
Leckanzeiger soll dabei min. 0,75 m betragen.
- Alle Druckleitungen werden an den Verteiler DL montiert, die Messleitungen an den Verteiler
ML.
- Die Abgänge des Verteilers zu den Tankverbindungen sind jeweils mit plombierbaren
Kugelhähnen ausgestattet.
- Zur Überwachung des Arbeitsdruckes und zur Prüfung des jeweiligen Tankanschlusses ist
auf dem ML Verteiler ein Manometer montiert.
- Zur Prüfung des jeweiligen Tanks sind die Kugelhähne der anderen angeschlossenen Tanks
an den Verteilern DL und ML zu schließen.
- Zum Betrieb des gesamten Lecküberwachungssystems müssen alle Kugelhähne an den
Verteilern DL und ML geöffnet und plombiert sein.
