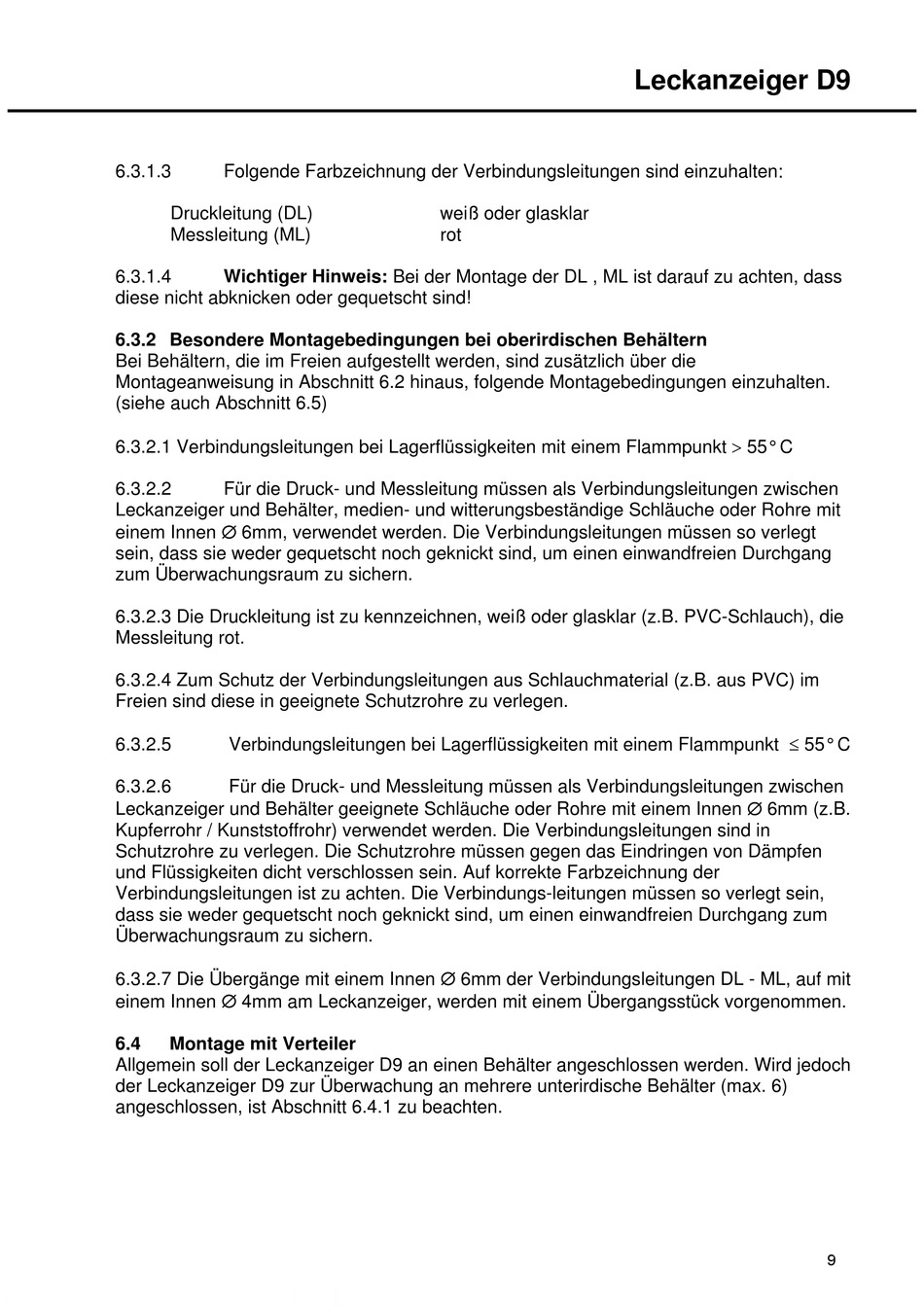

6.3.1.3 Folgende Farbzeichnung der Verbindungsleitungen sind einzuhalten:
Druckleitung (DL)
Messleitung (ML)
6.3.1.4 Wichtiger Hinweis: Bei der Montage der DL , ML ist darauf zu achten, dass
diese nicht abknicken oder gequetscht sind!
6.3.2 Besondere Montagebedingungen bei oberirdischen Behältern
Bei Behältern, die im Freien aufgestellt werden, sind zusätzlich über die
Montageanweisung in Abschnitt 6.2 hinaus, folgende Montagebedingungen einzuhalten.
(siehe auch Abschnitt 6.5)
6.3.2.1 Verbindungsleitungen bei Lagerflüssigkeiten mit einem Flammpunkt  55° C
6.3.2.2 Für die Druck- und Messleitung müssen als Verbindungsleitungen zwischen
Leckanzeiger und Behälter, medien- und witterungsbeständige Schläuche oder Rohre mit
einem Innen  6mm, verwendet werden. Die Verbindungsleitungen müssen so verlegt
sein, dass sie weder gequetscht noch geknickt sind, um einen einwandfreien Durchgang
zum Überwachungsraum zu sichern.
6.3.2.3 Die Druckleitung ist zu kennzeichnen, weiß oder glasklar (z.B. PVC-Schlauch), die
Messleitung rot.
6.3.2.4 Zum Schutz der Verbindungsleitungen aus Schlauchmaterial (z.B. aus PVC) im
Freien sind diese in geeignete Schutzrohre zu verlegen.
Verbindungsleitungen bei Lagerflüssigkeiten mit einem Flammpunkt  55° C
6.3.2.5
6.3.2.6 Für die Druck- und Messleitung müssen als Verbindungsleitungen zwischen
Leckanzeiger und Behälter geeignete Schläuche oder Rohre mit einem Innen  6mm (z.B.
Kupferrohr / Kunststoffrohr) verwendet werden. Die Verbindungsleitungen sind in
Schutzrohre zu verlegen. Die Schutzrohre müssen gegen das Eindringen von Dämpfen
und Flüssigkeiten dicht verschlossen sein. Auf korrekte Farbzeichnung der
Verbindungsleitungen ist zu achten. Die Verbindungs-leitungen müssen so verlegt sein,
dass sie weder gequetscht noch geknickt sind, um einen einwandfreien Durchgang zum
Überwachungsraum zu sichern.
6.3.2.7 Die Übergänge mit einem Innen  6mm der Verbindungsleitungen DL - ML, auf mit
einem Innen  4mm am Leckanzeiger, werden mit einem Übergangsstück vorgenommen.
6.4

Montage mit Verteiler

Allgemein soll der Leckanzeiger D9 an einen Behälter angeschlossen werden. Wird jedoch
der Leckanzeiger D9 zur Überwachung an mehrere unterirdische Behälter (max. 6)
angeschlossen, ist Abschnitt 6.4.1 zu beachten.
