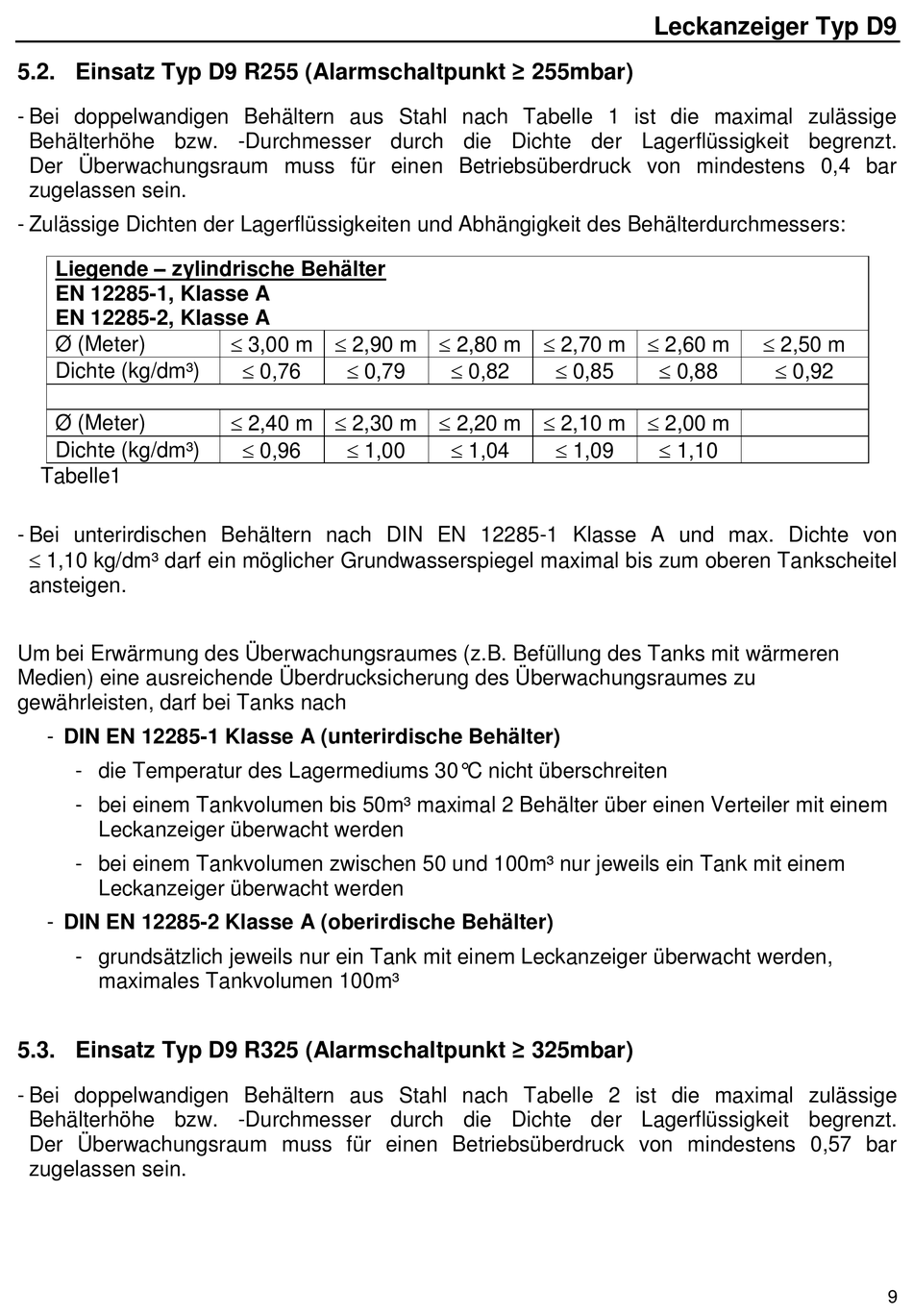

5.2. Einsatz Typ D9 R255 (Alarmschaltpunkt ≥ 255mbar)
- Bei doppelwandigen Behältern aus Stahl nach Tabelle 1 ist die maximal zulässige
Behälterhöhe bzw. -Durchmesser durch die Dichte der Lagerflüssigkeit begrenzt.
Der Überwachungsraum muss für einen Betriebsüberdruck von mindestens 0,4 bar
zugelassen sein.
- Zulässige Dichten der Lagerflüssigkeiten und Abhängigkeit des Behälterdurchmessers:
Liegende – zylindrische Behälter
EN 12285-1, Klasse A
EN 12285-2, Klasse A
Ø (Meter)
Dichte (kg/dm³)
Ø (Meter)
Dichte (kg/dm³)
Tabelle1
- Bei unterirdischen Behältern nach DIN EN 12285-1 Klasse A und max. Dichte von
 1,10 kg/dm³ darf ein möglicher Grundwasserspiegel maximal bis zum oberen Tankscheitel
ansteigen.
Um bei Erwärmung des Überwachungsraumes (z.B. Befüllung des Tanks mit wärmeren
Medien) eine ausreichende Überdrucksicherung des Überwachungsraumes zu
gewährleisten, darf bei Tanks nach
- DIN EN 12285-1 Klasse A (unterirdische Behälter)
- die Temperatur des Lagermediums 30°C nicht überschreiten
- bei einem Tankvolumen bis 50m³ maximal 2 Behälter über einen Verteiler mit einem
Leckanzeiger überwacht werden
- bei einem Tankvolumen zwischen 50 und 100m³ nur jeweils ein Tank mit einem
Leckanzeiger überwacht werden
- DIN EN 12285-2 Klasse A (oberirdische Behälter)
- grundsätzlich jeweils nur ein Tank mit einem Leckanzeiger überwacht werden,
maximales Tankvolumen 100m³
5.3. Einsatz Typ D9 R325 (Alarmschaltpunkt ≥ 325mbar)
- Bei doppelwandigen Behältern aus Stahl nach Tabelle 2 ist die maximal zulässige
Behälterhöhe bzw. -Durchmesser durch die Dichte der Lagerflüssigkeit begrenzt.
Der Überwachungsraum muss für einen Betriebsüberdruck von mindestens 0,57 bar
zugelassen sein.
 3,00 m  2,90 m  2,80 m  2,70 m  2,60 m
 0,76  0,79
 2,40 m  2,30 m  2,20 m  2,10 m  2,00 m
 0,96  1,00
 0,82  0,85
 1,04  1,09
Leckanzeiger Typ D9
 2,50 m
 0,88  0,92
 1,10
